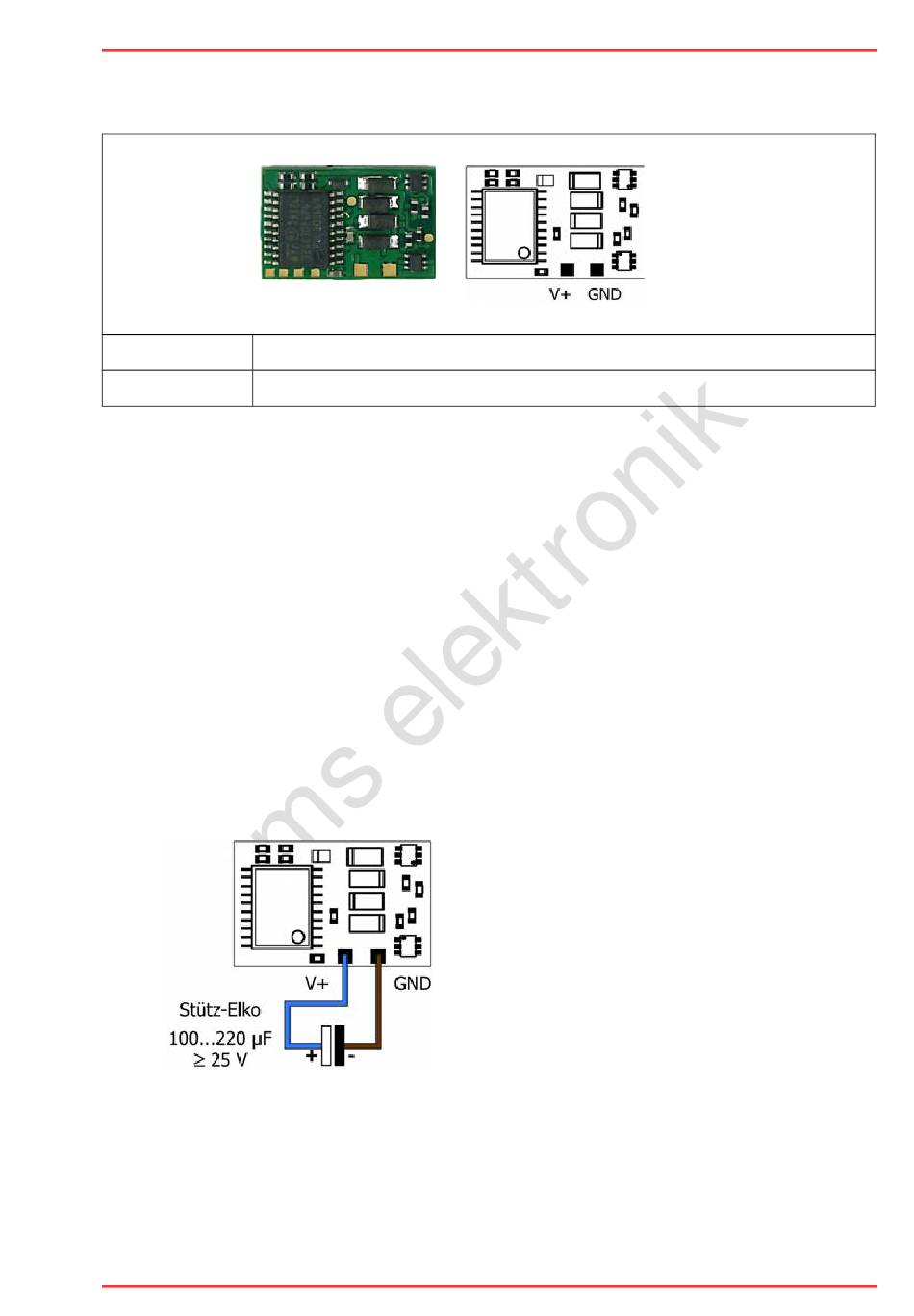

3.5. Anschlussbelegung LD-G-41 | Rückseite
LD-G-41
Rückseite
V+
Pluspol (+) für Stützelko oder Pufferschaltung (USV)
GND
Minuspol (-) für Stützelko oder Pufferschaltung (USV)
3.6. Anschluss eines Stützelkos oder einer Pufferschaltung
In Abschnitten mit schlechtem Kontakt zu den Schienen (z.B. beim Überfahren von Weichen)
oder bei einer (z.B. bauartbedingt) schlechten Stromaufnahme der Lok kann die
Stromversorgung des Decoders kurz unterbrochen werden. Im Analogbetrieb sind die
Auswirkungen meistens gering, im Digitalbetrieb können jedoch massive Störungen die Folge
sein: z.B. Flackern der Beleuchtungen und Stottern des Motors bis hin zum automatischen
Umschalten in den Analogbetrieb. Abhilfe können Sie durch den Anschluss eines
Stützkondensators oder einer speziellen Pufferschaltung schaffen.
Anschluss eines Stützkondensators
Der Elko muss eine Kapazität von mindestens 100 µF und maximal 220 µF haben. Die
minimale Spannungsfestigkeit beträgt 25 V.
Achten Sie beim Anschluss auf die korrekte Polung!
Anschluss eines
Stütz-Kondensators
("Puffer-Elkos")
LD-G-41
Anschlüsse | 25
