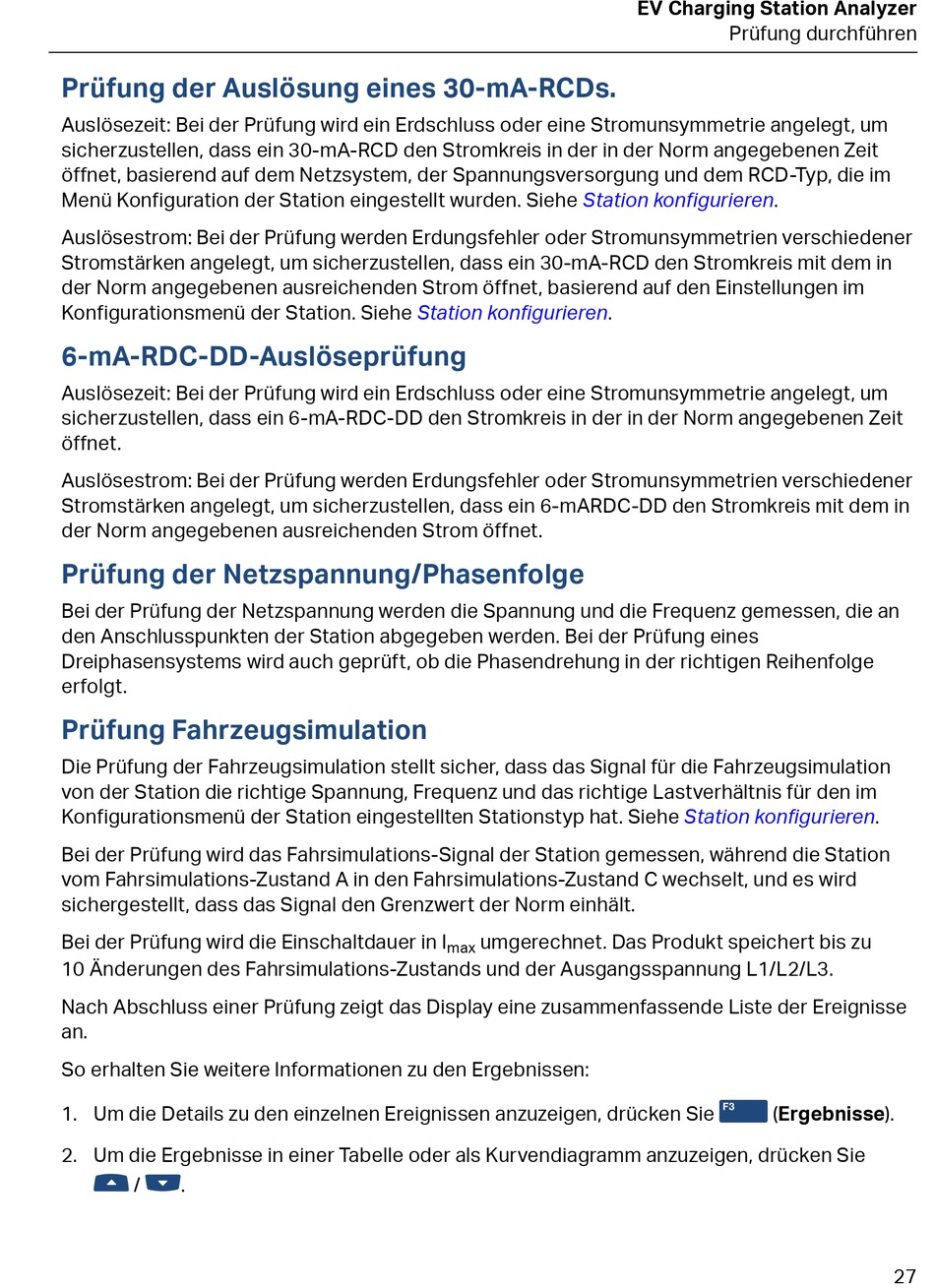

EV Charging Station Analyzer
Prüfung durchführen
Prüfung der Auslösung eines 30-mA-RCDs.
Auslösezeit: Bei der Prüfung wird ein Erdschluss oder eine Stromunsymmetrie angelegt, um
sicherzustellen, dass ein 30-mA-RCD den Stromkreis in der in der Norm angegebenen Zeit
öffnet, basierend auf dem Netzsystem, der Spannungsversorgung und dem RCD-Typ, die im
Menü Konfiguration der Station eingestellt wurden. Siehe
Station
konfigurieren.
Auslösestrom: Bei der Prüfung werden Erdungsfehler oder Stromunsymmetrien verschiedener
Stromstärken angelegt, um sicherzustellen, dass ein 30-mA-RCD den Stromkreis mit dem in
der Norm angegebenen ausreichenden Strom öffnet, basierend auf den Einstellungen im
Konfigurationsmenü der Station. Siehe
Station
konfigurieren.
6-mA-RDC-DD-Auslöseprüfung
Auslösezeit: Bei der Prüfung wird ein Erdschluss oder eine Stromunsymmetrie angelegt, um
sicherzustellen, dass ein 6-mA-RDC-DD den Stromkreis in der in der Norm angegebenen Zeit
öffnet.
Auslösestrom: Bei der Prüfung werden Erdungsfehler oder Stromunsymmetrien verschiedener
Stromstärken angelegt, um sicherzustellen, dass ein 6-mARDC-DD den Stromkreis mit dem in
der Norm angegebenen ausreichenden Strom öffnet.
Prüfung der Netzspannung/Phasenfolge
Bei der Prüfung der Netzspannung werden die Spannung und die Frequenz gemessen, die an
den Anschlusspunkten der Station abgegeben werden. Bei der Prüfung eines
Dreiphasensystems wird auch geprüft, ob die Phasendrehung in der richtigen Reihenfolge
erfolgt.
Prüfung Fahrzeugsimulation
Die Prüfung der Fahrzeugsimulation stellt sicher, dass das Signal für die Fahrzeugsimulation
von der Station die richtige Spannung, Frequenz und das richtige Lastverhältnis für den im
Konfigurationsmenü der Station eingestellten Stationstyp hat. Siehe
Station
konfigurieren.
Bei der Prüfung wird das Fahrsimulations-Signal der Station gemessen, während die Station
vom Fahrsimulations-Zustand A in den Fahrsimulations-Zustand C wechselt, und es wird
sichergestellt, dass das Signal den Grenzwert der Norm einhält.
Bei der Prüfung wird die Einschaltdauer in I
umgerechnet. Das Produkt speichert bis zu
max
10 Änderungen des Fahrsimulations-Zustands und der Ausgangsspannung L1/L2/L3.
Nach Abschluss einer Prüfung zeigt das Display eine zusammenfassende Liste der Ereignisse
an.
So erhalten Sie weitere Informationen zu den Ergebnissen:
0
1. Um die Details zu den einzelnen Ereignissen anzuzeigen, drücken Sie
(Ergebnisse).
2. Um die Ergebnisse in einer Tabelle oder als Kurvendiagramm anzuzeigen, drücken Sie
g
h
/
.
27
