FEV350
Benutzerhandbuch
Symbol
Prüfungsstatus
Eine Prüfung wurde nicht gestartet, oder eine Prüfung ist im Gange und
2
nicht abgeschlossen.
Eine Prüfung wurde bestanden.
C
Eine Prüfung wurde nicht bestanden.
B
Eine Prüfung ist nicht anwendbar.
e
Signaldarstellung
Eine Wechselstromprüfung, die bei 0° beginnt.
E
Eine Wechselstromprüfung, die bei 180° beginnt.
D
Eine Halbwellenprüfung, die bei 0° beginnt.
L
Eine Halbwellenprüfung, die bei 180° beginnt.
F
Eine Gleichstromprüfung, die bei 0° beginnt.
R
Eine Gleichstromprüfung, die bei 180° beginnt.
S
Eine RCD- oder RDC-DD-Rampenstromprüfung, die bei 0° oder 180°
T
beginnen kann.
Status der RCD-Schaltung
Zeigt an, dass ein RCD- oder RDC-DD-Gerät nicht ausgelöst wurde.
M
Phasenrichtungsanzeiger
3
Zeigt eine Drehung im Uhrzeigersinn an.
4
Zeigt eine Drehung gegen den Uhrzeigersinn an.
Prüfstromanzeige für Schutzleiterwiderstand
Zeigt an, dass eine Prüfung des Schutzleiterwiderstands mit positivem und
1
negativem Prüfstrom durchgeführt wurde. Das Produkt zeigt das Ergebnis
der Prüfung mit dem größten Widerstandswert an.
Anzeige für Spannungserkennung
O
Zeigt an, dass das Produkt die Phase L1 erkennt.
P
Zeigt an, dass das Produkt die Phase L2 erkennt.
Q
Zeigt an, dass das Produkt die Phase L3 erkennt.
22

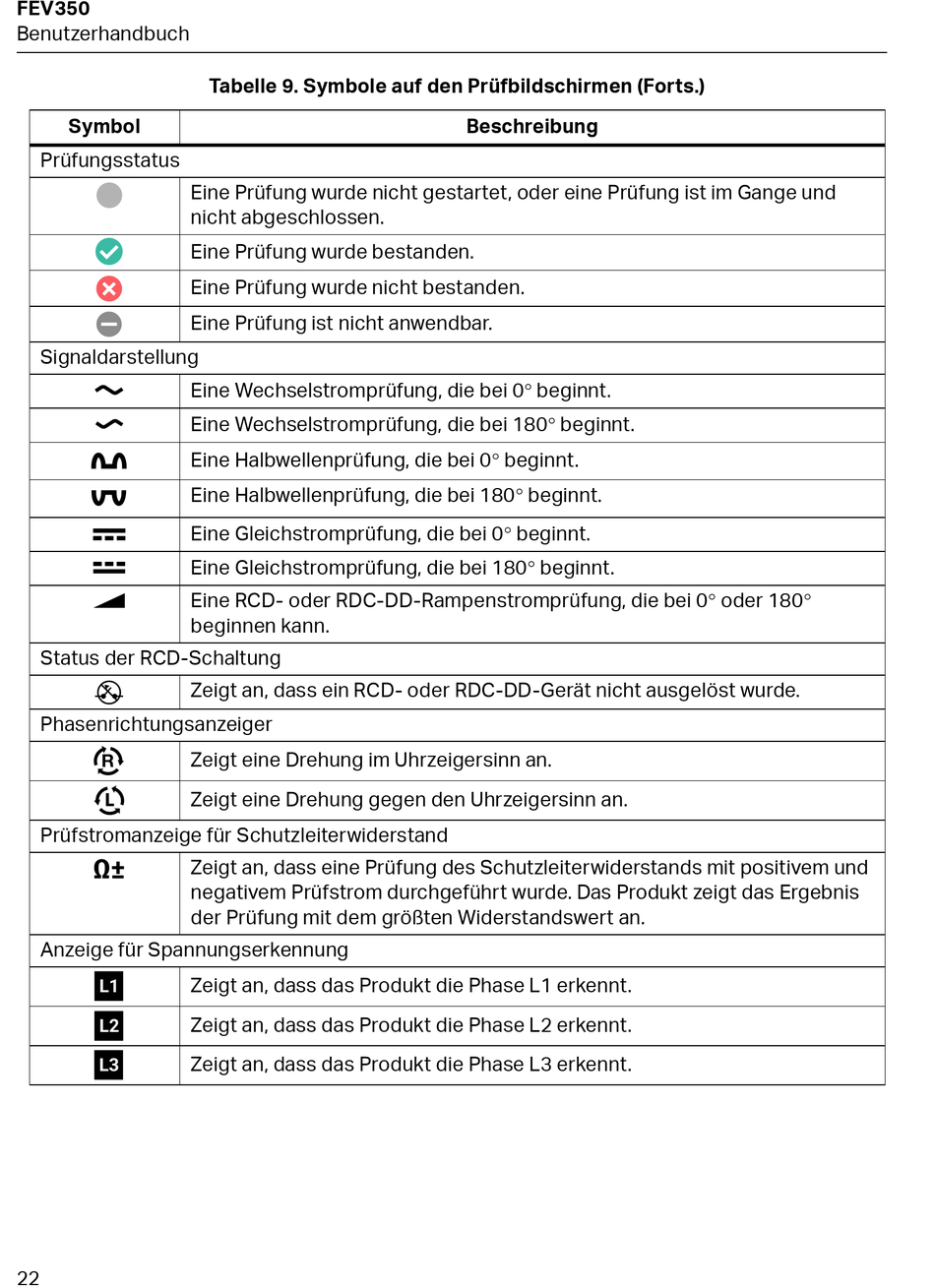

Tabelle 9. Symbole auf den Prüfbildschirmen (Forts.)
Beschreibung
