Einstellung
Max. Kabel-
Strombelastbarkeit
RCD-Typ
RDC-DD
Belüftung
erforderlich
Konfiguration des Schutzleiterwiderstands
Legt den Grenzwert fest, der bei den Prüfungen des Schutzleiterwiderstands verwendet
werden soll. Kopieren Sie einen Messpunkt, um jedem Metallteil am Stationsgehäuse einen
eigenen Messpunkt zuzuweisen. Die maximale Anzahl der Messpunkte für die Prüfung des
Gehäuse-Schutzleiterwiderstands beträgt 10. Die Standardeinstellung für die Anzahl der
Messpunkte ist eins. Löschen Sie bei Bedarf einen Messpunkt. Mit dem ersten Messpunkt für
den Gehäuse-Schutzleiterwiderstand können Sie den Schutzleiterwiderstand zwischen der
Station und der Verteilertafel messen.

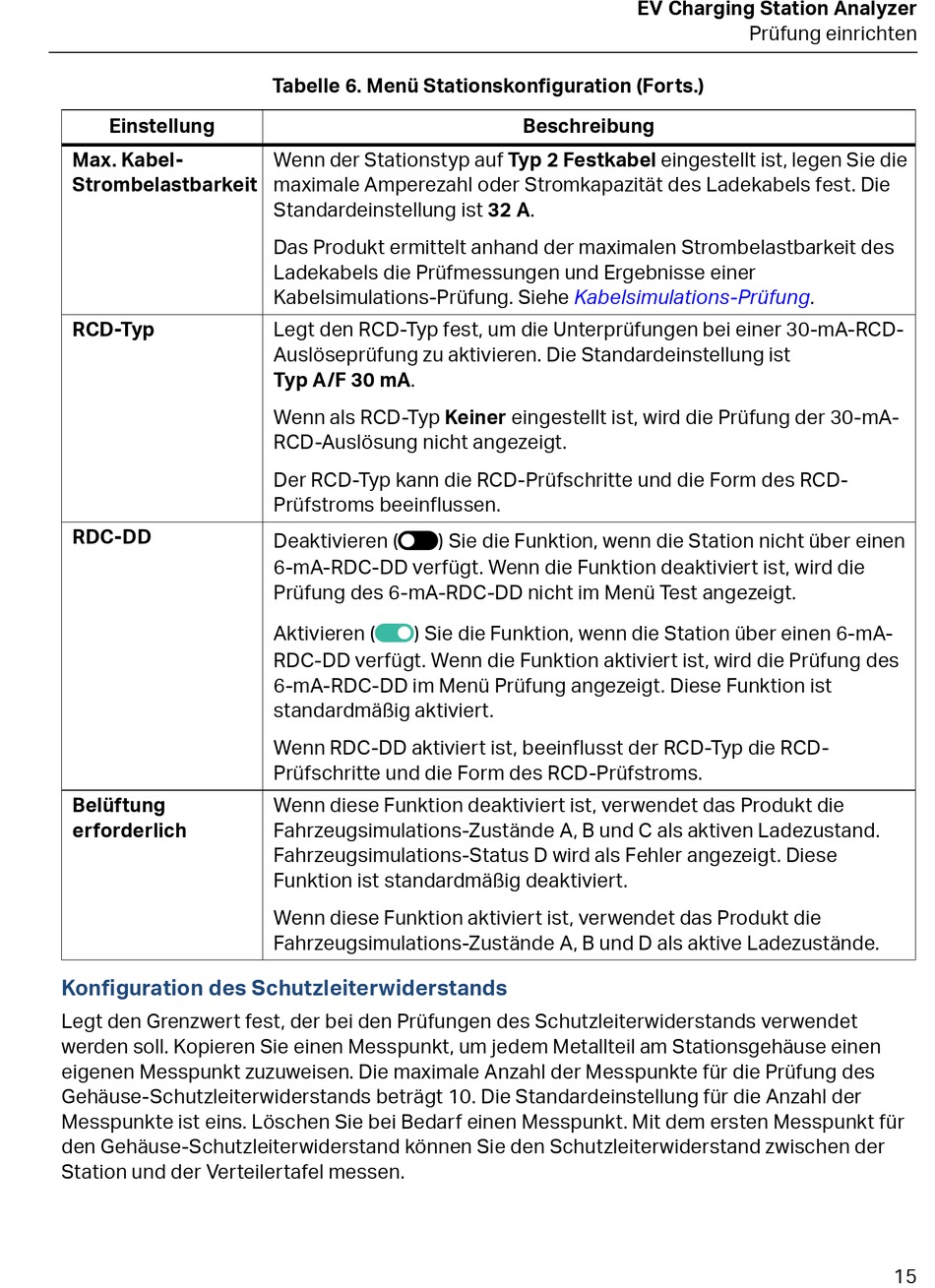

Tabelle 6. Menü Stationskonfiguration (Forts.)
Wenn der Stationstyp auf Typ 2 Festkabel eingestellt ist, legen Sie die
maximale Amperezahl oder Stromkapazität des Ladekabels fest. Die
Standardeinstellung ist 32 A.
Das Produkt ermittelt anhand der maximalen Strombelastbarkeit des
Ladekabels die Prüfmessungen und Ergebnisse einer
Kabelsimulations-Prüfung. Siehe Kabelsimulations-Prüfung.
Legt den RCD-Typ fest, um die Unterprüfungen bei einer 30-mA-RCD-
Auslöseprüfung zu aktivieren. Die Standardeinstellung ist
Typ A/F 30 mA.
Wenn als RCD-Typ Keiner eingestellt ist, wird die Prüfung der 30-mA-
RCD-Auslösung nicht angezeigt.
Der RCD-Typ kann die RCD-Prüfschritte und die Form des RCD-
Prüfstroms beeinflussen.
Deaktivieren (
q
) Sie die Funktion, wenn die Station nicht über einen
6-mA-RDC-DD verfügt. Wenn die Funktion deaktiviert ist, wird die
Prüfung des 6-mA-RDC-DD nicht im Menü Test angezeigt.
Aktivieren (
p
) Sie die Funktion, wenn die Station über einen 6-mA-
RDC-DD verfügt. Wenn die Funktion aktiviert ist, wird die Prüfung des
6-mA-RDC-DD im Menü Prüfung angezeigt. Diese Funktion ist
standardmäßig aktiviert.
Wenn RDC-DD aktiviert ist, beeinflusst der RCD-Typ die RCD-
Prüfschritte und die Form des RCD-Prüfstroms.
Wenn diese Funktion deaktiviert ist, verwendet das Produkt die
Fahrzeugsimulations-Zustände A, B und C als aktiven Ladezustand.
Fahrzeugsimulations-Status D wird als Fehler angezeigt. Diese
Funktion ist standardmäßig deaktiviert.
Wenn diese Funktion aktiviert ist, verwendet das Produkt die
Fahrzeugsimulations-Zustände A, B und D als aktive Ladezustände.
EV Charging Station Analyzer
Beschreibung
Prüfung einrichten
15
