Statusanzeige für Fahrzeugsimulation
Zeigt den Status der Fahrzeugsimulation an.
Status der Aktivität der Fahrzeugsimulation
Solange sich die Fahrzeugsimulation im Zustand B, C oder D befindet,
ziehen Sie den Stecker nicht von der Station ab.
Wenn sich die Fahrzeugsimulation im Zustand A befindet, können Sie den
Stecker von der Station abziehen.
Hochspannungsanzeige
j
WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von Stromschlägen.
Prüfung durchführen
Konfigurieren Sie eine Station, und führen Sie eine Schutzleitervorprüfung und
eine Sichtprüfung durch, bevor Sie das Gehäuse der Station berühren oder andere
Prüfungen der Station oder der Anschlusspunkte durchführen.
Schutzleitervorprüfung
Berühren Sie das Gehäuse der Ladestation nicht, bis die Ergebnisse ≤50 V
anzeigen.
Die Schutzleitervorprüfung ist eine Sicherheitsfunktion des Produkts. Führen Sie eine
Schutzleitervorprüfung durch, um zu prüfen, ob der Schutzleiter (PE, Protective Earth) korrekt
mit der Station und der Erdung verbunden ist, bevor Sie eine andere Prüfung durchführen.
Die Schutzleitervorprüfung erkennt das Vorhandensein gefährlicher Spannungen am Gehäuse
der Station und am Schutzleiter, aber die Prüfung kann einen offenen Schutzleiter nicht
erkennen. Ein offener Schutzleiter ist eine Schutzleiterverbindung, die nicht mit der Erdung
verbunden ist und gefährlich sein kann. Ein offener Schutzleiter (PE) kann entstehen, wenn der
Schutzleiter mit der Phase verbunden ist oder wenn der Schutzleiter abgeklemmt wird.

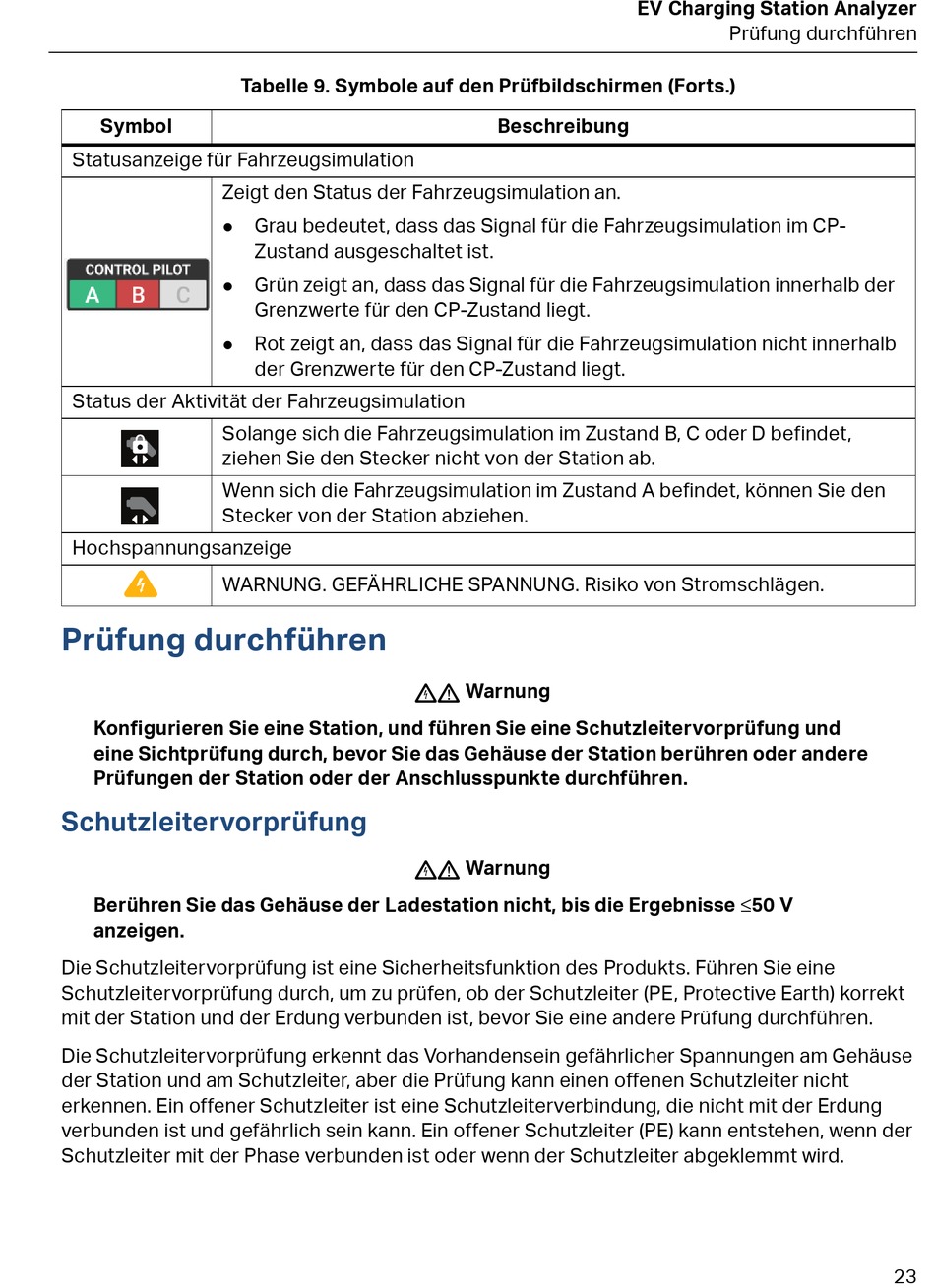

Tabelle 9. Symbole auf den Prüfbildschirmen (Forts.)
Grau bedeutet, dass das Signal für die Fahrzeugsimulation im CP-
Zustand ausgeschaltet ist.
Grün zeigt an, dass das Signal für die Fahrzeugsimulation innerhalb der
Grenzwerte für den CP-Zustand liegt.
Rot zeigt an, dass das Signal für die Fahrzeugsimulation nicht innerhalb
der Grenzwerte für den CP-Zustand liegt.
Warnung
Warnung
EV Charging Station Analyzer
Beschreibung
Prüfung durchführen
23
