FEV350
Benutzerhandbuch

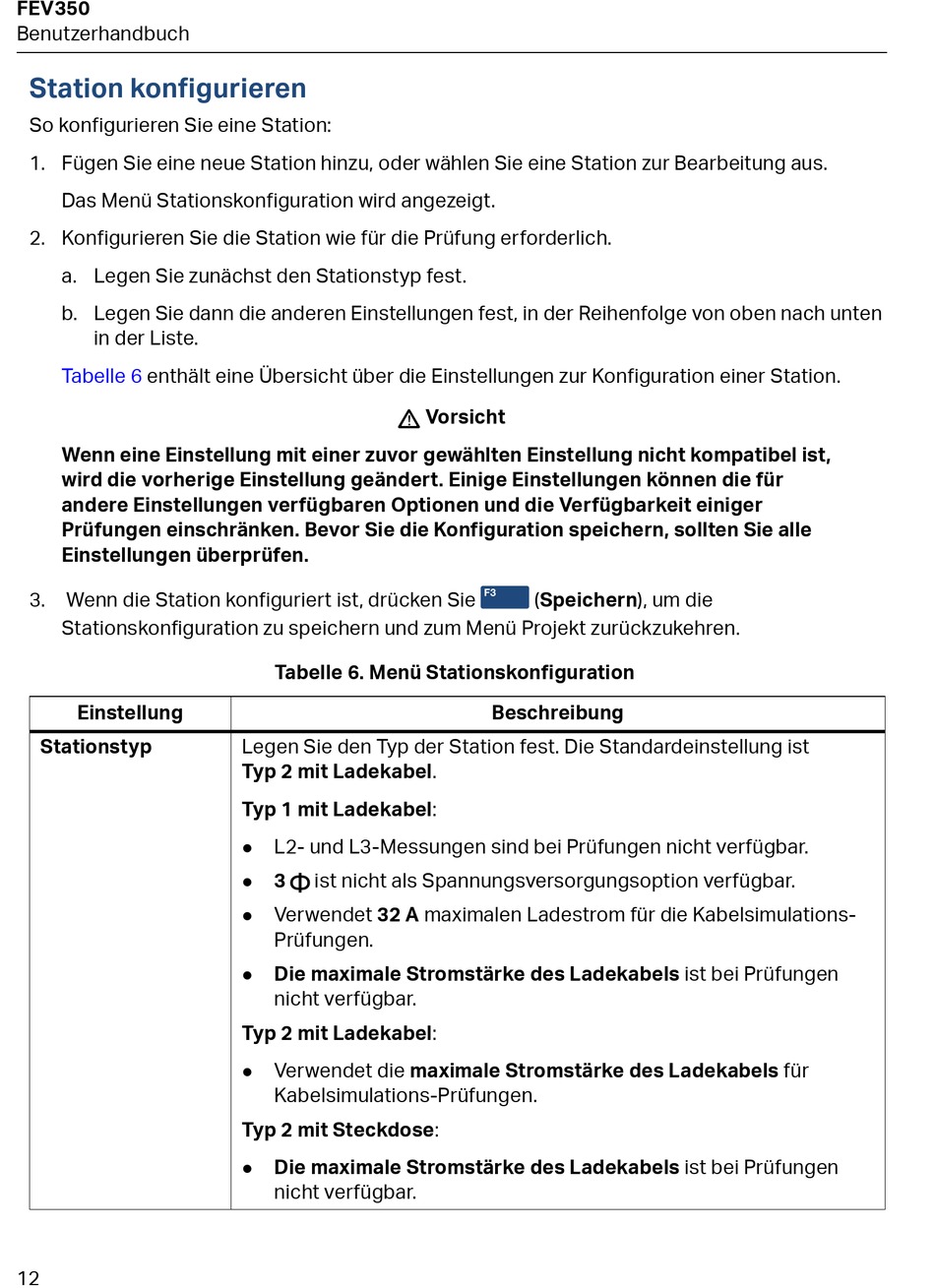

Station konfigurieren
So konfigurieren Sie eine Station:
1. Fügen Sie eine neue Station hinzu, oder wählen Sie eine Station zur Bearbeitung aus.
Das Menü Stationskonfiguration wird angezeigt.
2. Konfigurieren Sie die Station wie für die Prüfung erforderlich.
a. Legen Sie zunächst den Stationstyp fest.
b. Legen Sie dann die anderen Einstellungen fest, in der Reihenfolge von oben nach unten
in der Liste.
Tabelle 6
enthält eine Übersicht über die Einstellungen zur Konfiguration einer Station.
Wenn eine Einstellung mit einer zuvor gewählten Einstellung nicht kompatibel ist,
wird die vorherige Einstellung geändert. Einige Einstellungen können die für
andere Einstellungen verfügbaren Optionen und die Verfügbarkeit einiger
Prüfungen einschränken. Bevor Sie die Konfiguration speichern, sollten Sie alle
Einstellungen überprüfen.
3. Wenn die Station konfiguriert ist, drücken Sie
Stationskonfiguration zu speichern und zum Menü Projekt zurückzukehren.
Einstellung
Stationstyp
12
Vorsicht
Tabelle 6. Menü Stationskonfiguration
Legen Sie den Typ der Station fest. Die Standardeinstellung ist
Typ 2 mit Ladekabel.
Typ 1 mit Ladekabel:
L2- und L3-Messungen sind bei Prüfungen nicht verfügbar.
3
ist nicht als Spannungsversorgungsoption verfügbar.
d
Verwendet 32 A maximalen Ladestrom für die Kabelsimulations-
Prüfungen.
Die maximale Stromstärke des Ladekabels ist bei Prüfungen
nicht verfügbar.
Typ 2 mit Ladekabel:
Verwendet die maximale Stromstärke des Ladekabels für
Kabelsimulations-Prüfungen.
Typ 2 mit Steckdose:
Die maximale Stromstärke des Ladekabels ist bei Prüfungen
nicht verfügbar.
0
(Speichern), um die
Beschreibung
