8.2 Anschluss der Fühler
SignalbezeichnungBezeichnung
Fühler Kollektor
Fühler Speicher 1
Fühler Speicher 2
Fühler Rücklauf
Tabelle: Anschlüsse für Temperaturfühler (Klemmblock X3)

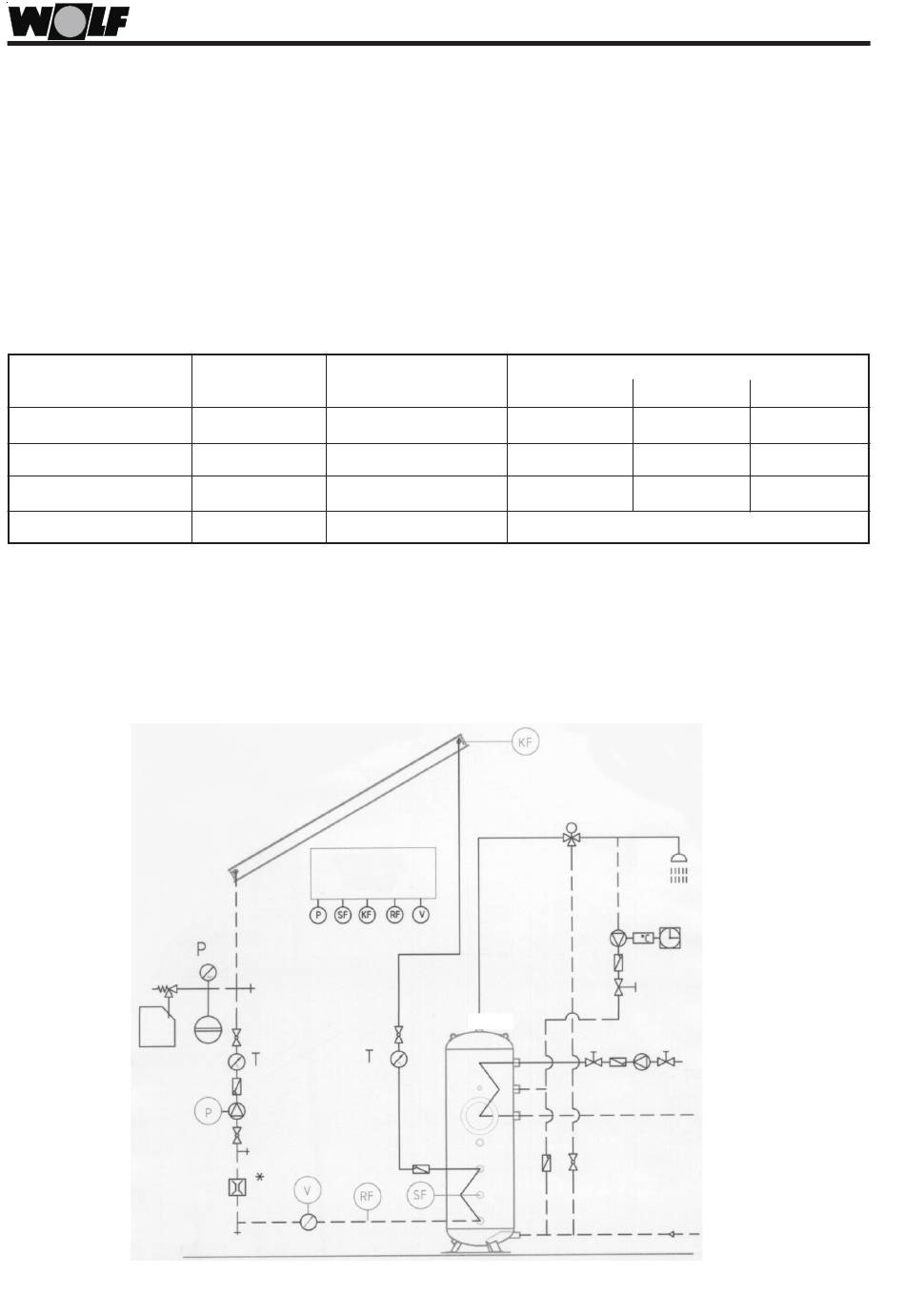

9 Anlagenschemeta
9.1 Anlagenschemata - Typ 1
14
Der Regler DigiSolar arbeitet ausschließlich mit Platin-Temperaturfühlern
vom Typ PT1000. Je nach Anlagentyp sind 2 bis 4 Fühler notwendig.
- Montieren Sie die Fühler an den dafür vorgesehenen Stellen an Kollektor
und Speicher. Achten Sie dabei auf guten Temperaturübergang und
verwenden Sie gegebenenfalls Wärmeleitpaste.
- Führen Sie die Kabel bis zum Regler. Die Leitungen der Temperatur-
fühler können verlängert werden. Bis 15 m Länge ist ein Querschnitt
von 2 x 0,5mm², bis 50 m von 2 x 0,75 mm² notwendig.
- Die Fühler werden an dem 8poligen Klemmenblock X3 angeschlossen.
Eine Polarität der beiden Adern muss bei Temperaturfühlern nicht
berücksichtigt werden.
Klemmen-
am Regler
n u m m e r
Tk
X3 - 31, X3 - 32
Ts1
X3 - 33, X3 - 34
Ts2
X3 - 35, X3 -36
Tkr
X3 - 37, X3 -38
Sonnenkollektoren
TopSon TX
Regelung
DigiSolar
* Taco-Setter
Wird benötigt für Anlagentyp
Typ1
JA
JA
NEIN
Für die Option Energieertragsmessung
BW-
Mischer
TWW
Warmwasserspeicher
Typ 2
JA
JA
JA
VL
Kessel
RL
TW nach DIN 1988
DigiSolar
Typ 3
JA
JA
JA
