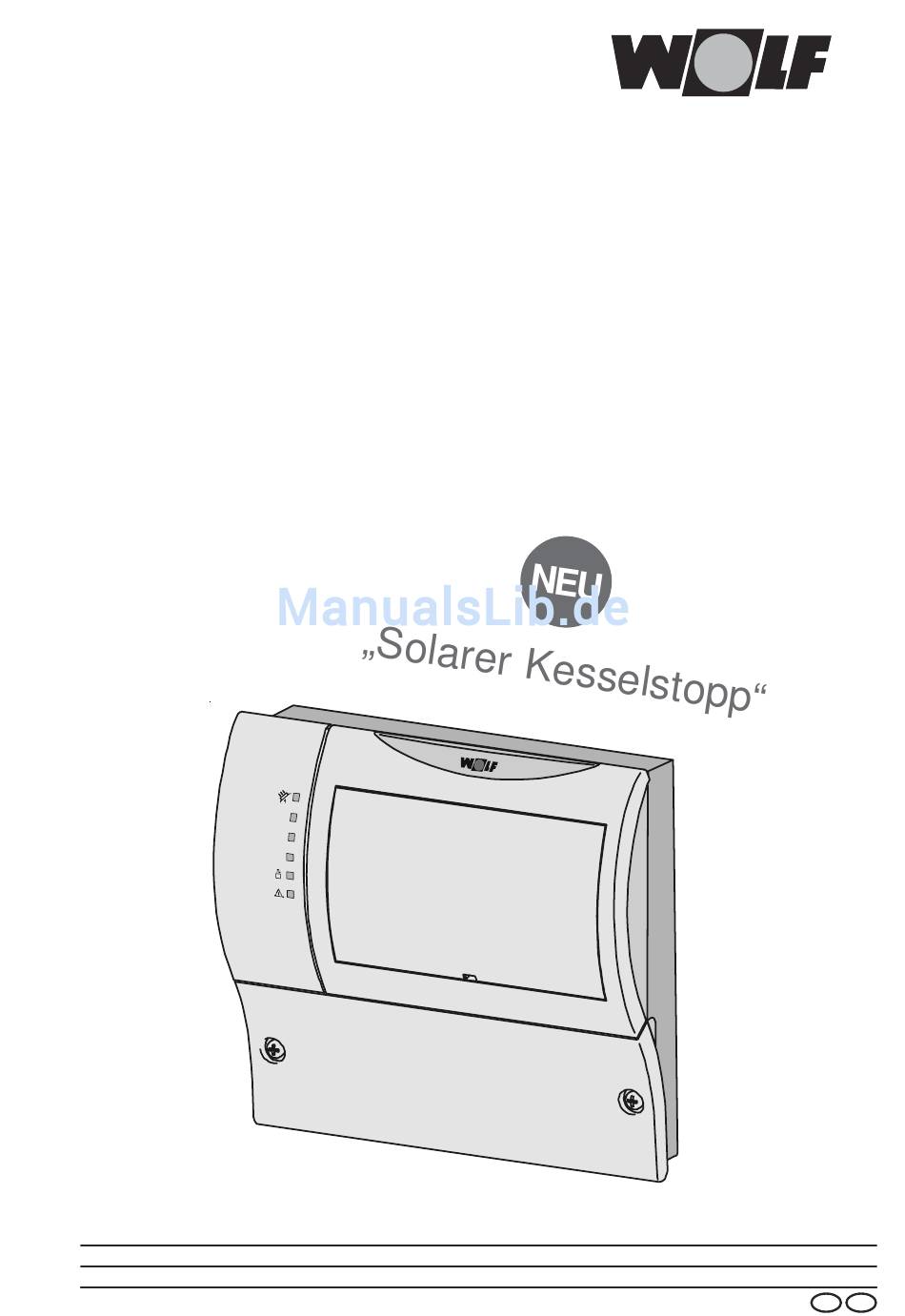

Montage- und
Bedienungsanleitung
Solarmodul SM1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 592 Änderungen vorbehalten
Montage- und Bedienungsanleitung Solarmodul SM1
3061592_0907
Technik,
die dem Menschen dient.
09/07
D
AT
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SM1

Inhaltszusammenfassung für Wolf SM1

  • Seite 1 Bedienungsanleitung Solarmodul SM1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Montage- und Bedienungsanleitung Solarmodul SM1 Art.-Nr.: 30 61 592 Änderungen vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Laden der Standardwerte (Reset) ........17 maximale Speicher- und Kollektortemperatur über 24h ... 17 Betriebsstunden ..............17 Rücksetzen von Werten ........... 17 Fehlercodes / Sicherungswechsel ........18 Fühlerwiderstände ..............19 Technische Daten ..............20 Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 3: Sicherheitshinweise

    Bauteile und Kontakte! Es besteht die Gefahr eines Strom- schlages mit Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebs- schalter Spannung an. "Hinweis" kennzeichnet technische Anweisungen, die zu beachten Achtung sind, um Schäden und Funktionsstörungen am Gerät zu verhindern. Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).

  • Seite 5: Begriffserklärung

    Momentanwert. Dieser wird in kW angegeben. Solarspeicher Als Solarspeicher wird der Speicher bezeichnet, der über die Solaranlage geladen wird. Solarladung Aufheizen des Speichers über die Solarkreispumpe. Solarkreispumpe Die Pumpe, die das Medium im Solarkreis umwälzt Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 6: Abkürzungen / Gerätebeschreibung

    Durchflusswert (Rücklauffühler erforderlich) erfasst werden. Bedienmodul BM-Solar oder Schnittstellenmodul ISM1 mit der Software Comfort-Soft können Parameter verändert und Werte und Fehlercodes angezeigt werden. Das SM1 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar. Solarkreispumpe eBus Störung Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 7: Montage

    Montage Solarmodul - Solarmodul aus der Verpackung nehmen. - Solarmodul auf Unterputzdose Ø55mm aufschrauben oder direkt an der Wand befestigen. - Solarmodul SM1 entsprechend Installationsplan verdrahten. Hinweis: Bauseitige Leitungen für Speicher-, Kollektor-, Rücklauffühler und Durchflussgeber nicht zusam- men mit Netzleitungen verlegen.

  • Seite 8: Elektrischer Anschluss

    Leitungs- H05VV 3x0,75mm² Solarkreispumpe querschnitte: H05VV 2x0,5mm² Busleitung H05VV 2x0,5mm² Fühlerleitungen bis 15m H05VV 2x0,75mm² Fühlerleitungen bis 50m Bei Servicearbeiten muss die gesamte Anlage spannungsfrei geschaltet werden, ansonsten besteht die Gefahr von Strom- schlägen! Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...
  • Seite 9 Elektrischer Anschluss L1 N 230 V~ 50Hz eBUS Netz 10 A Solarfühler Rücklauf- Speicher fühler L1 N PE eBUS Netz 230VAC Solarfühler Durchfluss- Kollektor geber Solarkreis- pumpe SKP Kollektor Speicher Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 10: Einstellung Dip-Schalter

    Die Bedienung des Solarmoduls er- folgt dann von dem Bedienmodul BM mit der Adresse 0. Zusätzlich kann optional ein Bedienmodul BM-Solar an das SM1 angebunden werden. Die Bedienung ist dann vom BM mit der Adresse 0 und BM-Solar möglich. Wolf- Heizgerät...
  • Seite 11 SM1 (Stand-alone) mit Bedienmodul BM-Solar Das Modul wird mit dem Bedienmodul BM-Solar betrieben. BM-Solar BM-Solar Das BM-Solar kann in das Solarmodul SM1 eingeclipst wer- den oder mit Wandsockel (Zubehör) als Fernbedienung verwendet werden. SM1 (Stand-alone) ohne Bedienmodul Das Solarmodul wird ohne Bedienmodul betrieben. Dadurch ist eine Bedienung und ein Auslesen von Werten nur mit dem WRS-Fernwartungssystem möglich.

  • Seite 12: Parameterliste

    0 - 2 sol50 Relaistest 1 - 5 SOL01 / P01 Das SM1 misst die Temperatur am Kollektor und im unteren Einschaltdifferenz Speicherbereich auf Höhe des solaren Wärmetauschers. Die Solarkreispumpe wird eingeschaltet, wenn die Kollektor- temperatur die Speichertemperatur um die Einschaltdifferenz überschritten hat.

  • Seite 13: Maximale Kollektortemperatur

    Werkseinstellung nicht verändert werden. In einem Gesamtsystem können bis zu 8 Speicher und mehrere Bedienmodule BM existieren. In Verbindung mit dem Solarmodul SM1 wird einer der Speicher als Solarspeicher eingesetzt. Um die Funktionen „Sperrung der Speichernachladung“ oder „Sperrung der Antilegionellenfunktion“ (siehe Beschreibung Zusatzfunktionen) zu gewährleisten, muß...
  • Seite 14 SOL07 / P07 = 2 Die Einstellung kann über das BM mit der Adresse 0 (BM0) oder über das BM-Solar vorgenommen werden. Eine Bedienung des Solarmoduls ist dann auch vom zugeordne- ten Bedienmodul möglich. Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 15: Wärmemengenerfassung

    (Durchflussmenge pro Impuls) einzugeben. Als Werks- einstellung ist der passende Wert bei Verwendung des Wärmemengenzähler-Sets von 1 l/Impuls voreingestellt. SOL08 / P08 = 2: Es ist der ermittelte Durchflusswert in l/min einzugeben. Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 16: Auswahl Medium

    SOL10 / P10 = 1: Medium = Wolf-spezifische Wärme- trägerflüssigkeit SOL11 / P11 Im Solarmodul SM1 ist eine Busspeisung integriert, um andere Busspeisung Busteilnehmer, wie beispielsweise ein Bedienmodul zu versor- gen. Die Funktionsweise kann parametriert werden: SOL11 / P11 = 0:...

  • Seite 17: Sperrung Der Antilegionellenfunktion

    Diese werden an BM und BM-Solar angezeigt. Rücksetzen von Die Werte für Betriebsstunden, Tages- und Gesamtertrag kön- Werten nen über BM und BM-Solar durch Drücken des Drehknopfes für mind. 10s zurückgesetzt werden. Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 18: Fehlercodes/Sicherungswechsel

    Fehlercodes/Sicherungswechsel Fehlercodes: Wird im SM1 eine Störung erkannt, blinkt die rote LED und der Fehlercode des Solarmoduls erscheint im zugehörigen BM oder BM-Solar. Beim Einsatz des SM1 in einem Wolf-Regelungs- system erscheint die Fehlercode zusätzlich im zentralen Bedienmodul BM mit der Adresse 0.

  • Seite 19: Fühlerwiderstände

    8629 1944 PT1000 Solarfühler Kollektor (SFK) Fühlerwiderstände Temp. Widerst. Temp. Widerst. Temp. Widerst. Temp. Widerst. °C °C °C °C 1077 1271 1535 1116 1309 1610 1155 1347 1758 1000 1194 1385 1039 1232 1461 Montage- und Bedienungsanleitung Solarmodul SM1 3061592_0907...

  • Seite 20: Technische Daten
