Gerätebeschreibung Gerätebeschreibung f Bestimmungsgemäße Verwendung Das Wolf Bedienmodul BM-2 wird ausschließlich in Verbindung mit Wolf Heizgeräten und Wolf Zubehören eingesetzt. Das Wolf Bedienmodul BM-2 dient zur Regelung der gesamten Heizungsanlage und zur Einstellung spezifischer Heizungsparameter. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen. Zu beachten: • Bedienmodul BM-2 kann auch als Fernbedienung montiert werden, dafür muss im Heizgerät ein Anzeigemodul AM eingebaut sein.
Beachten Sie unbedingt die allgemeinen Sicherheitshinweise. 2.1 Allgemeine Sicherheitshinweise Das Bedienmodul BM-2 muss von einem qualifizierten Fachhandwerker montiert und in Betrieb genommen werden. f Schalten Sie vor dem Einbau des BM-2 das Heizgerät und alle angeschlossenen Komponenten stromlos. f Beachten Sie, dass auch bei ausgeschaltetem Netzschalter des Heizgerätes Netzspannung an der Elektrik anliegt.
Sicherheit und Vorschriften 2.5 Verwendete Symbole und Warnhinweise Symbol für eine zusätzliche Information Symbol für eine notwendige Handlung Warnhinweise im Text warnen Sie vor Beginn einer Handlungsanweisung vor möglichen Gefahren. Die Warnhinweise geben Ihnen durch ein Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefährdung.
14:12 25.08.15 Nach Einschalten des Heizgerätes wird die Software geladen, es erscheint ein Ladebalken und das Wolflogo wird aufgebaut. Anschließend befindet man sich auf der Startseite (Homeseite). Bei der Erstinbetriebnahme wird der Inbetriebsassistentet angezeigt (siehe Kapitel 36). Ein Automatischer Neustart aller BM-2 im WRS wird auch bei folgenden Aktionen durchgeführt − Änderung einer Anlagenkonfiguration (Heizgerät / Erweiterungsmodul) − Änderung der Funktion des BM-2 im WRS Softwareversion FW x.xx...
Beschreibung Schnellstarttasten/Drehtaster Beschreibung Schnellstarttasten/Drehtaster Die Bedienung des BM-2 wird anhand der 4 Schnellstarttasten und des Drehtasters durchgeführt. Dabei werden über die Schnellstarttasten folgende Einstellungen vorgenommen: − Taste 1 - Informationen über die aktuelle Seite und ausgewählte Betriebsart − Taste 2 - Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung) −...
Seite 10

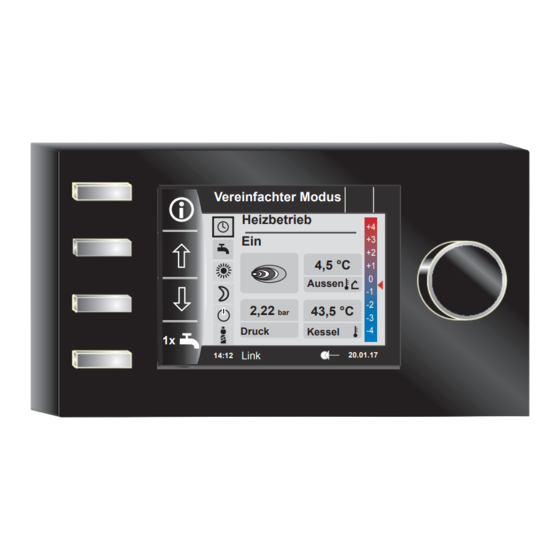

Vereinfachter Modus Vereinfachter Modus Übersicht: Schnellstarttasten und Drehknopf mit Tastfunktion im vereinfachten Modus Vereinfachter Modus Drehknopf Taste 1 Heizbetrieb Tastfunktion Taste 2 4,5 °C Aussen Taste 3 2,22 43,5 °C Druck Kessel Taste 4 14:12 25.08.15 Beschreibung Tasten 1-4 im vereinfachten Modus Taste 1 Informationen über die aktuelle Seite und ausgewählte Betriebsart Programmwahl - Auswahl der Betriebsart bewegt sich nach oben...
Vereinfachter Modus Es stehen sechs Betriebsarten zur Verfügung: Zeitautomatik-Betrieb: Heizbetrieb in programmierten Zeiten Warmwasserbereitung in programmierten Zeiten Zirkulationspumpe in programmierten Zeiten Sommerbetrieb: Heizung nicht in Betrieb Warmwasserbereitung in programmierten Zeiten Frostschutz aktiv Pumpenstandschutz aktiv, Mischerstandschutz aktiv Permanentbetrieb: Heizung permanent in Betrieb Warmwasserbereitung in programmierten Zeiten Zirkulationspumpe in programmierten Zeiten Sparbetrieb:...
Erweiterter Modus Erweiterter Modus Übersicht Homeseite: Schnellstarttasten und Drehknopf mit Tastfunktion im erweiterten Modus Heizgerät Taste 1 Drehknopf Heizbetrieb Tastfunktion Taste 2 Heizbetrieb Ein 25,2 °C Taste 3 Druck Kessel Taste 4 20.01.15 14:12 Nachfolgend die Beschreibung der Tasten und Drehknopf mit Tastfunktion. Hinweise: Möchte man den erweiterten Modus verlassen, so muss der Drehknopf mit Tastfunktion gedrückt werden (Hauptmenü). Durch drehen und drücken die Grundeinstellungen anwählen, die Benutzeroberfläche aufrufen und...
Statusseite Heizgerät - Erweiterter Modus Statusseite Heizgerät - Erweiterter Modus Ist im Wolf Regelungssystem (WRS) ein KM-Modul angeschlossen, so können max. bis zu 5 Heizgeräte an das WRS angeschlossen werden. Jedes Heizgerät wird dabei mit einer Statusseite angezeigt. Heizgerät Infotext...
8.2 Drücken der Taste Schornsteinfegerbetrieb − Schornsteinfeger wird nur angezeigt, wenn BM-2 im Heizgerät montiert ist. − Nach Aktivierung der Schornsteinfegertaste kann der Start des Brenners bis zu 3 Minuten dauern! Nach Aktivierung der Schornsteinfeger-Funktion (Taste 3) läuft der Brenner für 15 Minuten, welches im Display angezeigt wird.
Statusseite Mischerkreis - Erweiterter Modus 11 Statusseite Mischerkreis - Erweiterter Modus Es können bis zu 7 Mischermodule an das WRS angeschlossen werden und mit einem BM-2 betrieben werden. Jedes Mischermodul wird mithilfe einer eigenen Statusseite angesteuert. Mischer -4 -3 -2 -1 0 +1 +2 +3 +4 16.0 °C...
Statusseite Solaranlage - Erweiterter Modus 12 Statusseite Solaranlage - Erweiterter Modus Einstellungen Solaranlage wird nur angezeigt, wenn ein Solarmodul erkannt wird. Der erste Statusbildschirm zeigt ein Schema der eingestellten Anlagenkonfiguration im Parameter SOL12. Mit dem Drehknopf können alle Graphen durchgeblättert werden. 12.1 Anzeige Temperaturen Solaranlage Taste 2 14:12 20.01.15 Der Graph zeigt den Temperaturverlauf der Kollektortemperatur von 0 Uhr bis 24 Uhr.
Statusseite Solaranlage - Erweiterter Modus 12.2 Anzeige Erträge 12.2.1 Solar Jahresbeiträge [kWh] Die Statusseiten zur Anzeige der Erträge werden nur Solaranlage angezeigt wenn die Wärmemengenerfassung (Fachmannparameter SOL08) aktiviert ist. Taste 3 14:12 20.01.15 Der Statusbildschirm Jahreserträge zeigt einen Vergleich der letzten drei Jahre mit dem aktuellen Jahr. Das Datum muss richtig eingestellt sein, ansonsten werden nicht die richtigen Jahreszahlen angezeigt.
Die Statusseite Lüftungsgerät wird nur angezeigt, wenn ein CWL Excellent an das WRS angeschlossen ist. Achtung: Ein Parallelbetrieb mit einem BML ist nicht möglich! Beim parallelen Betrieb von BM-2 und 4-Stufenschaltern muss beachtet werden, dass die Einstellungen des 4-Stufenschalters nicht am BM-2 angezeigt werden.
Schadhafte Bauteile und Gerätekomponenten dürfen nur durch Original-Wolf-Ersatzteile ersetzt werden. Störungen und Warnungen werden im Display des Regelungszubehörs Anzeigemodul AM oder Bedienmodul BM-2 im Klartext angezeigt und entsprechen sinngemäß den in den folgenden Tabellen aufgeführten Meldungen. Ein Warn-/Störsymbol im Display (Symbol: Dreieck mit Ausrufezeichen) zeigt eine aktive Warn- oder Störmeldung.
Übersicht Hauptmenü 15 Übersicht Hauptmenü Befindet man sich auf einer Statusseite (Heizgerät, Heizkreis, Mischerkreis, Solarkreis ...) kann das Hauptmenü durch Drücken des Drehtasters geöffnet werden. Dabei wird das Hauptmenü mit − Anzeige − Grundeinstellungen Hauptmenü − Zeitprogramme Anzeige − Fachmannebene Grundeinstellungen geöffnet. Zeitprogramme Fachmannebene 14:12 20.01.13 15.1 Anzeige Soll- Isttemperaturen (Kapitel 16) Es werden alle Soll- und Isttemperaturen angezeigt (diese können jedoch nicht verändert werden)! 15.2 Grundeinstellungen (Kapitel 17)
Anzeige Soll- Isttemperaturen 16 Anzeige Soll- Isttemperaturen Es werden alle Werte von den angeschlossenen Heizgeräten und Modulen (Mischermodul MM, Kaskadenmodul KM, Solarmodul SM, Lüftungsgerät) angezeigt! Einstieg Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmannebene 14:12 20.01.13 Anzeige Übersicht Übersicht Anzeige Heizgerät 1 Heizgerät 1 wird bei vorhandenem Heizgerät angezeigt Kaskadenmodul wird in Verbindung mit Kaskadenmodul und...
17.2.5 Raumeinfluss einstellen Einstellbereich Ein / Aus Werkseinstellung: Aus Der Raumeinfluss ist nur aktiv, wenn das Bedien modul BM-2 als Fernbedienung montiert ist. Mit dem Raumeinfluss wird die Raumtemperatur ä nderung durch Fremdwärme oder Fremdkälte (z. B. Sonnen einstrahlung, Kaminofen oder geöffnete Fenster) ausgeglichen.
17.6 Winter- / Sommerzeit Einstellbereich: Auto/Manuell Werkseinstellung: Auto Im BM-2 ist der ewige Kalender integriert. D.h. eine Umstellung von Sommerzeit auf Normalzeit (Winterzeit) und umgekehrt führt das BM-2 in der Einstellung Auto auto- matisch durch. Die Umstellung von der Normal- auf die Sommerzeit findet am letzten Sonntag im März um 1 Uhr UTC, also in der mitteleuropäischen Zeitzone von 2 Uhr MEZ auf 3 Uhr MESZ, statt.
Zeitprogramme 18 Zeitprogramme Im Hauptmenü können für alle angeschlossenen WRS-Komponenten die Schaltzeiten parametriert werden. Es stehen pro Funktion 3 verschiedene frei programmierbare Zeitprogramme zur Verfügung. Zusätzlich wird in diesem Menüpunkt das aktive Zeitprogramm ange- zeigt und ausgewählt. Für jeden Tag können max. 3 Schaltzeiten festgelegt werden. Vorprogrammierte Zeiten sowie Einstellmöglichkeiten siehe Montageanleitung Fachhandwerker-Kapitel „Zeitprogramm“.
Vorlauftemperatur überschritten ist automatisch beendet. Sie können den Schornsteinfegerbetrieb mit dem Bedienmodul BM-2 nur aktivieren, wenn das Bedienmodul BM-2 in dem Heizgerät montiert ist. Schornsteinfegerbetrieb kann von obere Leisung (100%) auf untere Leistung (20%) umgeschaltet werden.
Überblick Symbole 19.2 Symbole der möglichen Änderungen mit Drehtaster Symbol Funktion Der Automatikbetrieb schaltet den Heizkreis zu den programmierten Schaltzeiten ein und aus. Innerhalb der Schaltzeiten heizt der Heizkreis bis auf die eingestellte Raumtemperatur (Tagtemperatur) bei aktiven Raumeinfluss oder nach der eingestellten Heizkurve. Der Automatikbetrieb schaltet den Mischerkreis zu den programmierten Schaltzeiten ein und aus. Innerhalb der Schaltzeiten heizt der Mischerkreis bis auf die eingestellte Raumtemperatur (Tagtemperatur) bei aktiven Raumeinfluss oder nach der eingestellten Heizkurve.
Seite 33
Funktion Mo So Wochentage Warmwasser Permanentbetrieb Im Warmwasserbetrieb schaltet das Bedienmodul BM-2 die Warmwasserbereitung durchgängig 24h ein. Die Sonderfunktion 1xWarmwasser umgeht die programmierten Schaltzeiten und heizt den Warmwasserspeicher einmalig, für eine Stunde, auf die eingestellte Warmwassertemperatur auf. Dabei wird die eingestellte Luftmenge des Parameters CWL1 angefahren.
Partytaste - Erweiterter Modus 20 Partytaste - Erweiterter Modus Betriebsart Partymodus Im Partymodus wird der Zeitpunkt eingegeben, ab welcher Uhrzeit und welchem Datum die Heizung in den ständigen Heizbetrieb geht. Auch wird eingegeben ab welcher Uhrzeit und welchem Datum die Heizung wieder in die vorher ausgewählte Betriebsart zurückkehrt.
Zeitweiser Urlaubsmodus - Erweiterter Modus 21 Zeitweiser Urlaubsmodus - Erweiterter Modus Betriebsart Urlaubsmodus Im Urlaubsmodus wird der Zeitpunkt eingegeben, ab welcher Uhrzeit und welchem Datum die Heizung in den ständigen Sparbetrieb geht. Auch wird eingegeben, ab welcher Uhrzeit und welchem Datum die Heizung wieder in die vorher ausgewählte Betriebsart zurückkehrt.
Einstellung Winterbetrieb (Beispiel) 22 Einstellung Winterbetrieb (Beispiel) Heizkreis und Mischerkreis (falls vorhanden) - Automatik Warmwasserbereitung nach Zeitprogramm - Automatik Eine Änderung der Betriebsart im Heizkreis oder Mischerkreis wirkt in der Werkseinstellung auf alle Heizkreise (Heiz-/ Mischerkreise)! Die Betriebsart „Warmwasser“ muss separat eingestellt werden. Heizkreis oder Mischerkreis anwählen Warmwasser anwählen...
Einstellung Sommerbetrieb (Beispiel) 23 Einstellung Sommerbetrieb (Beispiel) Heizkreis und Mischerkreis (falls vorhanden) - Stand-by Warmwasserbereitung nach Zeitprogramm - Automatik Eine Änderung der Betriebsart im Heizkreis oder Mischerkreis wirkt in der Werkseinstellung auf alle Heizkreise (Heiz-/ Mischerkreise)! Die Betriebsart „Warmwasser“ muss separat eingestellt werden. Heizkreis oder Mischerkreis anwählen Warmwasser anwählen...
Thermostatventile halten die eingestellte Temperatur ein. Sie öffnen bei niedriger Raumtemperatur und schließen bei höherer Temperatur selbsttätig. Lassen Sie alle Thermostatventile im Raum, in dem sich das Bedienmodul BM-2 befindet, vollständig geöffnet, da sich sonst Thermostatventile und Bedienmodul gegenseitig beeinflussen. Wartung der Heizungsanlage Rußablagerungen im Brennerraum eines Heizgerätes oder ein schlecht eingestellter Brenner können den Wirkungsgrad einer Heizung leicht um...
Energiespartipps Entlüften der Heizkörper Regelmäßiges Entlüften der Heizkörper in allen Räumen vor allem in den oberen Wohnungen bei Mehrfamilienhäusern sorgt für die einwandfreie Funktion von Heizkörpern und Thermostatventilen. Der Heizkörper reagiert schnell auf veränderten Wärmebedarf. Absenkbetrieb, Spartemperatur Stellen Sie die Spartemperatur nur um 5 °C niedriger ein als die Raumtem- peratur (Tagtemperatur).
Diese Einrichtung dient Ihrer Sicherheit, denn fehlerhafte Eingaben können Verletzungen oder Schäden an der Heizungsanlage verursachen. Frostschut Der Fachhandwerker stellt am Bedienmodul BM-2 einen Temperaturwert ein, ab dem das Heizgerät in die Frostschutzfunktion geht. Unterschreitet die Außentemperatur den eingestellten Wert, dann läuft die Kesselkreispumpe ständig.
Seite 42
Fachwortverzeichnis Kaskade Eine Kaskade ist eine Parallelschaltung mehrerer Heizgeräte, um eine höhere Gesamtleistung zu erzielen. Mischerkreis Der Mischerkreis ist ein Heizkreis, in den zur Temperaturregelung des Hei- zungswassers ein Mischer eingebaut ist. Der Mischer wird in den Heizungs- vorlauf eingebaut, um durch Beimischung von kühlerem Rücklaufwasser die Vorlauftemperatur zu regeln.
Anlagen betreiber bzw. den Anlagenbenutzer weiter. 26.3 Gültigkeit der Anleitung Diese Montageanleitung gilt für das Bedienmodul BM-2. 26.4 Wartung / Reinigung Das Bedienmodul BM-2 ist wartungsfrei, bei der Reinigung dürfen keine Putzmittel verwendet werden. Bitte nur mit einen feuchten Tuch abwischen. 3063306_201707...
