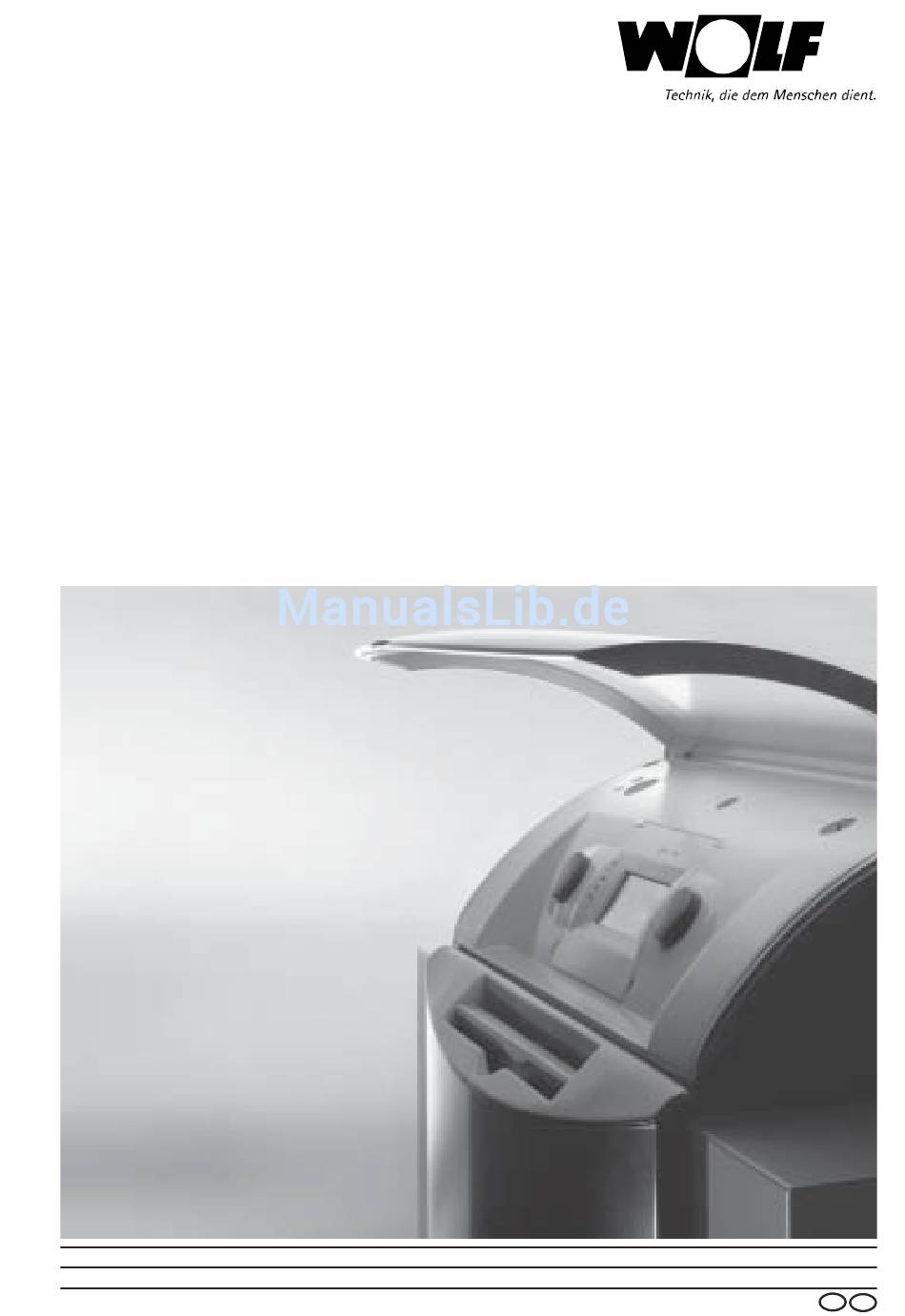

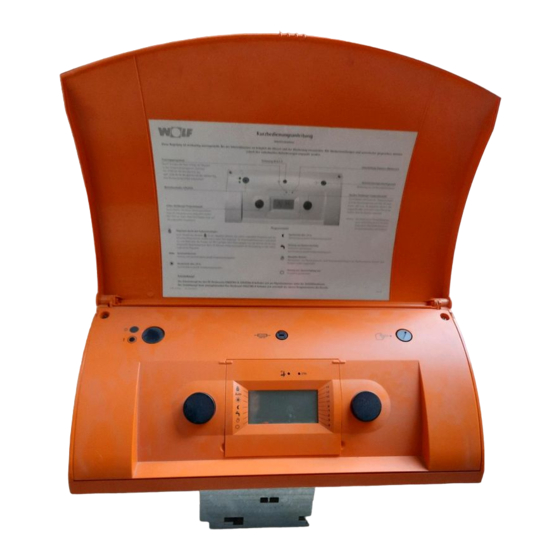

Montage- und Bedienungsanleitung
Regelung R12 DigiCompact
ComfortLine
FunctionLine
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
04/04 VOD
D
AT
Art.-Nr.: 30 43 469
Änderungen vorbehalten
