Symbol für eine notwendige Handlung Warnhinweise im Text warnen Sie vor Beginn einer Handlungsanweisung vor möglichen Gefahren. Die Warnhinweise geben Ihnen durch ein Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefährdung. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Die Warnhinweise in dieser Anleitung erkennen Sie an einem Piktogramm, einer oberen und einer unteren Linie. Die Warnhinweise sind nach folgendem Prinzip aufgebaut: Signalwort Art und Quelle der Gefahr. Erläuterung der Gefahr. Handlungsanweisung zur Abwendung der Gefahr. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Bestimmungsgemäße Verwendung Das Wolf Bedienmodul BM wird ausschließlich in Verbindung mit Wolf Heizgeräten und Wolf Zubehören eingesetzt. Das Wolf Bedienmodul BM dient zur Regelung von Zentral heizungsanlagen und Zentralheizungsanlagen mit Warmwasserbereitung. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungsanleitung sowie aller wei- teren mitgeltenden Unterlagen.
Seite 7
Kraft. Lassen Sie umgehend Störungen und Schäden, die die Sicherheit beeinträchtigen beheben. Frostschäden vermeiden Sorgen Sie dafür, dass während Ihrer Abwesenheit in einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend geheizt sind. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...

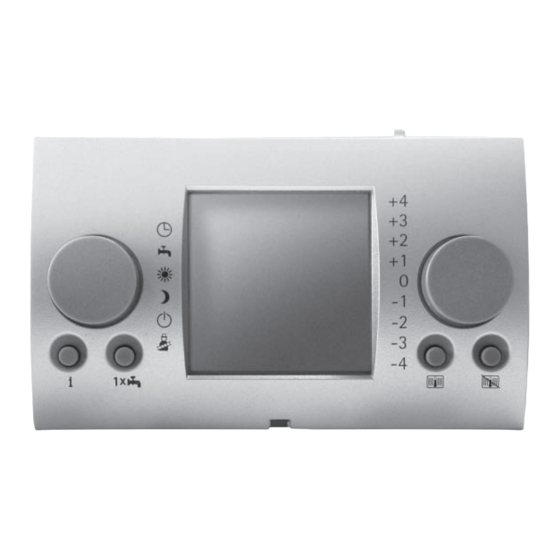

Gerätebeschreibung Gerätebeschreibung Das Bedienmodul BM ist ein Regelgerät, das die Hei- zung und die Warmwasserbereitung regelt. Es stehen sechs Betriebsarten zur Verfügung: − Zeitautomatik-Betrieb Heizbetrieb in programmierten Zeiten Warmwasserbereitung in programmierten Zeiten Zirkulationspumpe in programmierten Zeiten − Sommerbetrieb Heizung nicht in Betrieb...
Seite 9
Gerätebeschreibung Das Bedienmodul BM bietet weitere Sonder funktionen − Heizen Heizbetrieb in einem Zeitraum bis zu 30 Tagen − Absenken Absenkbetrieb in einem Zeitraum bis zu 30 Tagen − 1xWWasser Einmalige Speicherladung für eine Stunde − Tastensperre Verhindert unbeabsichtigtes Ändern der Einstellun- −...
Wochentag Im Display des Bedienmodules BM wird der aktuell ein- gestellte Wochentag angezeigt. 1 = Montag 2 = Dienstag … 7 = Sonntag Linker Pfeil eingestellte Betriebsart Rechter Pfeil eingestellte Korrektur Raumtemperatur Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Seite 12
Brenner EIN Mischerkreispumpe Mischer 1 EIN Mischerkreispumpe Mischer 2 EIN Programmierbarer Ausgang EIN Solarkreispumpe 1 aktiv Solarkreispumpe 2 aktiv eBUS-Verbindung aktiv Brennerstufe 1 aktiv, mehrstufi ge Brenner Brennerstufe 2 aktiv, mehrstufi ge Brenner Anzahl Heizgeräte Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
In der Schaltzeit von 6:00 Uhr bis 22:00 Uhr heizt die Heizung im Heiz betrieb bis auf die eingestellte Raum- temperatur (Tagtemperatur). In der Zeit von 22:00 Uhr bis 6:00 Uhr heizt die Heizung bis zur Absenktemperatur. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Bedienung 4.4.1 Sommerbetrieb einstellen Die Heizung ist im Sommerbetrieb ausgeschaltet. Im Sommerbetrieb schaltet das Bedienmodul BM die Warmwasserbereitung nach programmierten Schalt- zeiten ein oder aus. Innerhalb der Schaltzeiten wird die Zirkulationspumpe (falls vorhanden) eingeschaltet. Die Frostschutzfunktion ist aktiv. Die Pumpen der Heizungsanlage werden in regelmäßi- gen Abständen in Betrieb genommen, um ein Festsitzen...
Die Pumpen der Heizungsanlage werden in regelmäßi- gen Abständen in Betrieb genommen, um ein Festsitzen der Mechanik zu verhindern. Heizung: AUS Drehen Sie den linken Einsteller, bis neben dem Warmwasser: AUS Symbol Standby-Betrieb der Pfeil erscheint. Zirkulation: AUS Frostschutz: aktiv Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Vorlauftemperatur überschritten ist automatisch beendet. Sie können den Schornsteinfegerbetrieb mit dem Bedienmodul BM nur aktivieren, wenn das Bedien- modul BM in dem Heizgerät montiert ist. Drehen Sie den linken Einsteller, bis neben dem Symbol Schornsteinfegerbetrieb der Pfeil erscheint.
Einstellbereich: -4 bis +4 in 0,5 Schritten Wenn Ihnen die Korrektur nicht ausreicht, dann stellen Sie die Tagtemperatur ein (→ Tagtemperatur einstellen). Ohne eingestellten Raumeinfl uss (Bedienmodul BM als Fernbedienung montiert) stellt die eingestellte Raumtem- peratur nur einen Näherungswert dar (→ Raumeinfluss einstellen).
Einstellbereich: 0-23 Stunden bzw. 1-30 Tage Nach einigen Sekunden schaltet das Display auf die Grundanzeige um. In der Statusanzeige blinkt das Sym- bol Heizbetrieb Um die Sonderfunktion Heizen vorzeitig zu be enden drücken Sie die Taste Absenken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Grundanzeige um. In der Statusanzeige blinkt das Symbol Absenkbetrieb bzw. das Symbol Standby- Betrieb , wenn die ECO-ABS-Funktion das Heiz gerät in den Standby-Betrieb schaltet. Um die Sonderfunktion Absenken vorzeitig zu be- enden drücken Sie die Taste Heizen. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Grundanzeige um. In der Statusanzeige blinkt das Sym- bol Warm wasser Der Warmwasserspeicher wird für eine Stunde auf die eingestellte Warmwassertemperatur aufgeheizt. Um die Sonderfunktion 1xWWasser vorzeitig zu be- enden drücken Sie die Taste 1xWWasser. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Werte angezeigt, sofern die entsprechen- den Fühler angeschlossen sind. Es werden nur Werte von angeschlossenen Kompo- neneten angezeigt. Wenn weitere Bedienmodule BM im Wolf-Regelsystem integriert oder als Fernbedienung montiert sind, dann werden die jeweiligen Parameter angezeigt. Drücken Sie die Taste Info.
Seite 23
Wenn Sie einen Wert einstellen können, dann blinkt der einstellbare Wert im Display. Tastensp Wenn in dem Disaplay erscheint, dann ist die Tastensperre aktiviert. Sie können die Tastensperre vorübergehend de- aktivieren, indem Sie den rechten Einsteller etwa 2 Sekunden drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Einstellbereich: 0:00-23:59 In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Wenn das Bedienmodul BM länger als 48 Stunden nicht mit Strom versorgt wird, dann müssen Sie die Uhrzeit und den Wochentag neu einstellen. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Verstellen Sie den Wochentag, indem Sie den rech- ten Einsteller drehen. = Montag = Dienstag … = Sonntag Einstellbereich: 1-7 Bestätigen Sie die Eingabe, indem Sie den rechten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Ohne eingestellten Raumeinfl uss (Bedienmodul BM als Fernbedienung montiert) stellt die eingestellte Raumtem- peratur nur einen Näherungswert dar (→ Raumeinfluss einstellen). Wenn das Bedienmodul BM als Fernbedienung im Raum montiert ist, dann drehen Sie alle Thermostatventile im Raum vollständig auf. Drücken Sie den rechten Einsteller.
Wählen Sie die Warmwassertemperatur, indem Sie den rechten Einsteller drehen. Bestätigen Sie die Warmwassertemperatur, indem Sie den rechten Einsteller drücken. Werkseinstellung: 50 °C Einstellbereich: 15-65 °C In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Raumtemperatur außerhalb der Schaltzeiten (→Schaltzeiten, Heizzeiten programmieren) aufgeheizt wird, z. B. nachts oder in Ihrer Abwesenheit oder im Absenkbetrieb. Ohne eingestellten Raumeinfl uss (Bedienmodul BM als Fernbedienung montiert) stellt die eingestellte Raumtem- peratur nur einen Näherungswert dar (→ Raumeinfluss einstellen).
Ihnen stehen für jeden Tagesblock bzw. Tag drei Schalt- zeiten zur Verfügung. Sie können für den Heizkreis, jeden weiteren Mischer- kreis, die Warmwasserbereitung und die Zirkulations- pumpe individuelle Schaltzeiten programmieren. Werkseitig sind drei Schaltzeitprogramme vorprogram- miert. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
= Mo-Fr und Sa-So = Mo, Di, Mi, Do, Fr, Sa, So Werkseinstellung: 1 Einstellbereich: 1/2/3 Bestätigen Sie das Zeitprogramm, indem Sie den rechten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Stellen Sie die Endzeit ein, indem Sie den rechten Einstellbereich: 00:00-00:00 Einsteller drehen. in 15-min-Schrit- Bestätigen Sie die Endzeit, indem Sie den rechten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Seite 33
Tag geheizt werden. Dafür stellen Sie folgen- de Zeiten ein: Schaltzeit 1: 00:00 – 03:00 Uhr Schaltzeit 2: 16:00 – 24:00 Uhr In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Sie den rechten Einstellbereich: 00:00-00:00 Einsteller drehen. in 15 min Bestätigen Sie die Endzeit, indem Sie den rechten Schritten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Sie den rechten Einstellbereich: 00:00-00:00 Einsteller drehen. in 15 min Bestätigen Sie die Endzeit, indem Sie den rechten Schritten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Grundeinstellungen Tastensperre einstellen Die Tastensperre verhindert ein unbeabsichtigtes Ändern von Einstellungen am Bedienmodul BM. Drücken Sie den rechten Einsteller. Drehen Sie den rechten Einsteller bis zum Grundeinst Menü Drücken Sie den rechten Einsteller. Drehen Sie den rechten Einsteller bis zum Unter- Tastensperre menü...
= Raumeinfl uss ein = Raumeinfl uss aus Bestätigen Sie die Einstellung, indem Sie den rech- Werkseinstellung: OFF ten Einsteller drücken. Einstellbereich: ON/OFF In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Sie den rechten Einsteller drehen. Bestätigen Sie die Temperatur für die Winter-/Som- merumschaltung, indem Sie den rechten Einsteller Werkseinstellung: 20 °C drücken. Einstellbereich: 0-40 °C In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Wählen Sie die ECO-ABS-Temperatur, indem Sie den rechten Einsteller drehen. Bestätigen Sie die ECO-ABS-Temperatur, indem Sie den rechten Einsteller drücken. Werkseinstellung: 10 °C In die Grundanzeige gelangen Sie zurück, indem Sie die Einstellbereich: -10-40 °C Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Stellen Sie eine Heizkurve ein, so dass die Vorlauf- temperatur nicht über 40 °C liegt. Verändern Sie die Heizkurve nur in Absprache mit Ihrem Fachhandwerker. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Slowakisch, Ungarisch, Russisch, Griechisch, Türkisch, Bulgarisch, Kroatisch, Lettisch, Litauisch, Rumänisch, Schwedisch, Serbisch, Slowenisch, Dänisch, Estnisch Bestätigen Sie die Auswahl, indem Sie den rechten Einsteller drücken. In die Grundanzeige gelangen Sie zurück, indem Sie die Taste Info drücken. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Sie öffnen bei niedriger Raumtemperatur und schließen bei höherer Temperatur selbsttätig. Lassen Sie alle Thermostatventile im Raum, in dem sich das Bedienmodul BM befi ndet, vollständig geöffnet, da sich sonst Thermostatventile und Bedienmodul gegen- seitig beeinfl ussen. Wartung der Heizungsanlage Rußablagerungen im Brennerraum eines Heizkessels...
Seite 43
Räume wieder aufzuheizen. Nur bei längerer Abwesenheit, z. B. Urlaub lohnt es sich die Absenktem- peratur niedriger einzustellen. Zirkulationspumpe Die Zirkulationspumpe wälzt das Warmwasser im Lei- tungsnetz um. Dadurch steht Ihnen an den Zapfstellen sofort warmes Wasser zur Verfügung. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Wartung Ihrer Heizungsanlage. Störung Eine Störung an der Heizungsanlage erkennen Sie, wenn der Leuchtring an der Regelung rot blinkt. Über das Bedienmodul BM kann der Fachhandwerker mit Hilfe einer Fehlercode-Tabelle die Störung schnell erkennen. Beachten Sie bei Störungen die Hinweise in der Bedienungsanleitung Ihres Heizgerätes.
Seite 48
Tab. A.1 Anzeige (Fortsetzung) Es werden nur Werte von angeschlossenen Modulen (Mischermodul MM, Kaskadenmodul KM, Solarmodul SM) angezeigt. ** Die Anzeige können Sie auf Null zurücksetzen, indem Sie den rechten Einsteller ca. 10 Sekunden gedrückt halten. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
15 bis 65 °C 50 °C Wandkessel mit 15 bis 65 °C 50 °C Speicher Wandkombigeräte 40 bis 65 °C 50 °C deutsch* → „ Sprache Sprache deutsch einstellen“ Tastensperre ON/OFF Tab. A.3 Parameter-Überblick Grundeinstellungen Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Wert unter- oder überschreitet, bei- spielsweise bei hohen Außentemperaturen in der Nacht. Fachmannebene Die Einstellmöglichkeiten der Fachmannebene sind dem Fachhandwerker vorbehalten. Diese Einrichtung dient Ihrer Sicherheit, denn fehlerhafte Eingaben können Verletzungen oder Schäden an der Heizungsanlage verursachen. Bedienungsanleitung Bedienmodul BM - 3062536_0609_DEAT...
Seite 51
Fachwortverzeichnis Frostschutz Der Fachhandwerker stellt am Bedienmodul BM einen Temperaturwert ein, ab dem das Heizgerät in die Frost- schutzfunktion geht. Unterschreitet die Außentemperatur den eingestellten Wert, dann läuft die Kesselkreispumpe ständig. Sinkt die Kesselwassertemperatur unter 5 °C, dann schaltet der Brenner ein und heizt bis zur Kessel- minimaltemperatur auf.
Seite 52
Zweck transportiert eine Speicherladepumpe das Kesselwasser und somit die Heizwärme zum Wärmetau- scher des Warmwasserspeichers. Tastensperre Die Tastensperre schützt das Bedienmodul BM vor ver- sehentlichen Eingaben und Änderungen gespeicherter Werte. Wenn die Tastensperre aktiv ist, dann nimmt das Bedienmodul BM keine Eingaben an.
