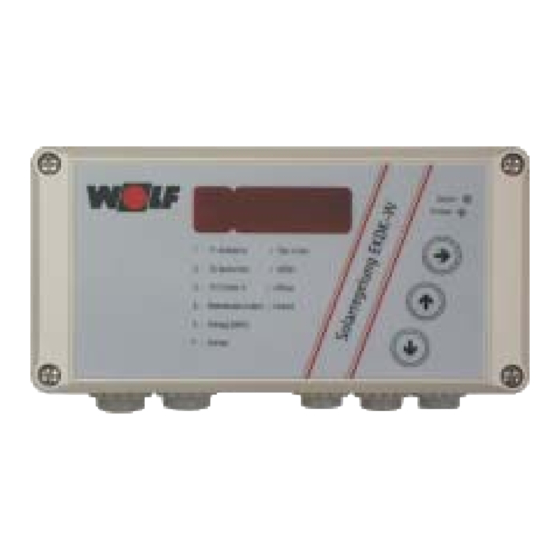

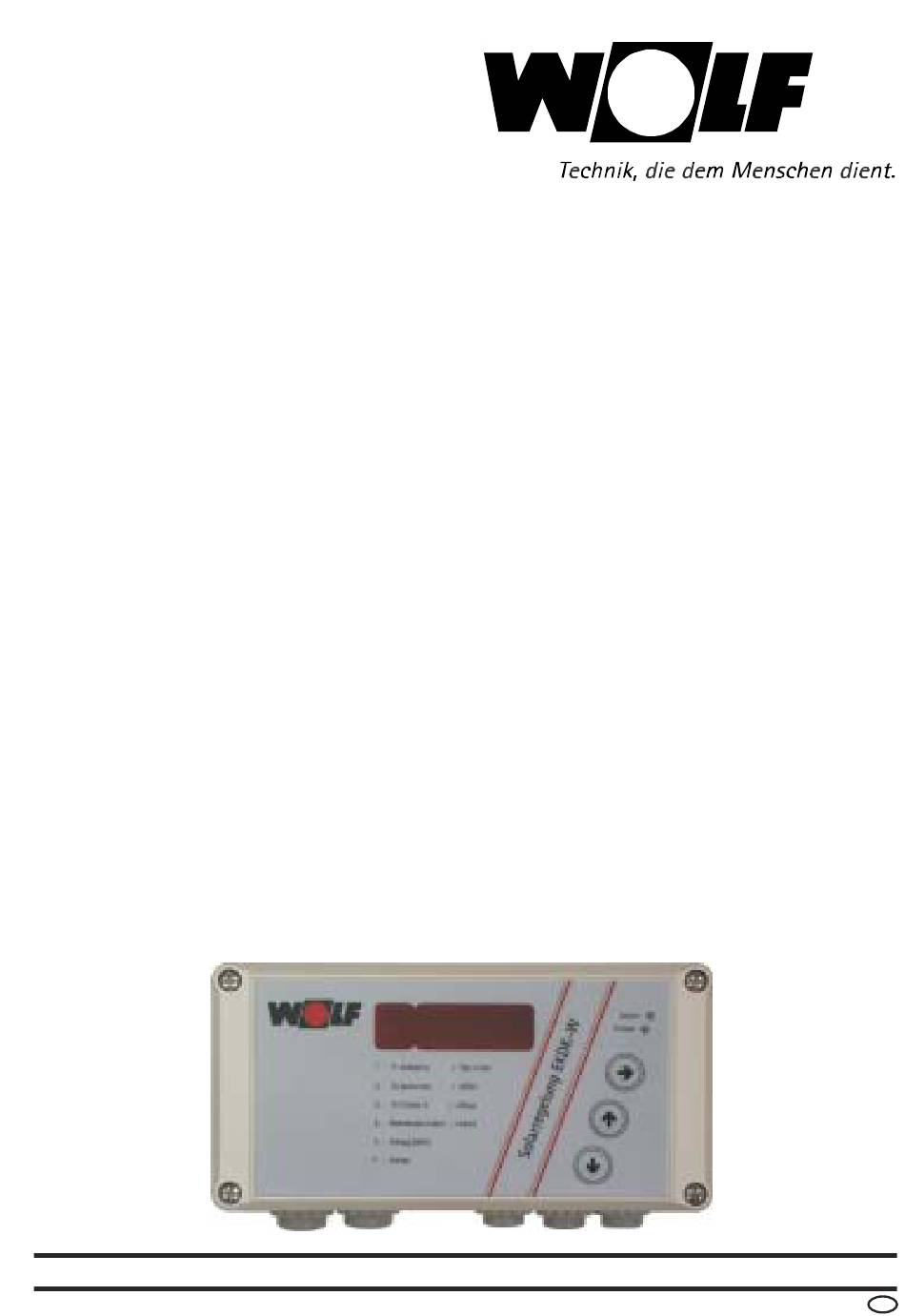

- Seite 1 Montage- Bedienungsanleitung mikroprozessorgesteuerter Temperaturdifferenzregler EKDK-W Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 43 724 12/03 TV...
-
Seite 2: Inhaltsverzeichnis
5.1 Anschluß von Netz und Pumpe ........7 5.2 Anschluß der Fühler ............ 7 5.3 Anschluß des Impulsgebers ........7 5.4 Anlagenschema mit EKDK-W ........8 6 Inbetriebnahme .............. 9 7 Bedienung / Anzeigen ........... 9 7.1 LED-Anzeigen .............. 9 7.2 Bedienelemente ............ -
Seite 3: Einsatzgebiet/Merkmale
• Automatischer Rücksprung von Handbetrieb in möglich. Anzeigemode nach 8 Stunden • Der Regler EKDK-W verfügt über folgende Alle Anschlüsse sind als Steckklemmen aus- Ausstattungsmerkmale: geführt. Damit ist eine einfache Montage und im Servicefall ein schneller Ein- und Ausbau •... -
Seite 4: Reglerfunktionen
Speichertemperatur (TSp. max) er- wärmt. Unterschreitet die Kollektortemperatur die Summe aus Speichertemperatur und Aus- schaltdifferenz (∆TAus), so wird die Solarkreis- pumpe wieder abgeschaltet (z.B. T1 = 33°C, T2 = 30°C, ∆TAus = 3 K). 3.1 Regelfunktionen EKDK-W Betriebsart Bedingung Ausgang Status Pumpe... -
Seite 5: Wärmemengenmessung Ekdk-W
3.2 Wärmemengenmessung EKDK-W Der Solarertrag wird von der EKDK-W errechnet, = Solarertrag [kWh] wenn das passende Wärmemengenzähler-Set (Art.- = umgewälzte Solarflüssigkeit [kg] Nr. 24 44 039) installiert ist. = spez. Wärmekapazität Die Errechnung erfolgt nach der Formel: kg • K ∆T = (T1 - TAus) - T3 [K]... -
Seite 6: Elektrischer Anschluß
Phase Pumpe 230V~ Anschlüsse L1 Phase 230V~ Netz Alle Schutzleiter Nulleiter 230V~ Netz an der Gehäuseboden- klemme anschließen Nulleiter Pumpe Anschlüsse (EKDK-W) Sicherung 2A/F (flink) T1 Kollektor Einstellung WMM 230V~50Hz Anschlußvorschlag WMM = EIN T3 Fühler 3 (EKDK) WMM = AUS Speicher Fühler3... -
Seite 7: Anschluß Von Netz Und Pumpe
Fühler Speicher Fühler 3.* * (oder Rücklauftemperaturfühler im Wärmemengenzähler-Set enthalten) 5.3 Anschluß des Impulsgebers Bei Wärmemengenmessung mit der EKDK-W Die zwei Adern werden an den obersten Klem- muß ein Impulsgeber (im Wärmemengenzähler- men am Klemmenblock X3 angeschlossen. Auf Set enthalten) in den Solarrücklauf installiert wer- eine Polarität muß... -
Seite 8: Anlagenschema Mit Ekdk-W
5.4 Anlagenschema mit EKDK-W... -
Seite 9: Inbetriebnahme
Zeile unter der LED-Anzeige. Hier wird der wird der Text links vom Schrägstrich verwendet. Text rechts vom Schrägstrich verwendet. Die Bedienung der EKDK-W erfolgt durch drei Tasten. In den Modi "Anzeige" und "Programm" haben sie folgende Funktionen: Taster im Modus "Anzeige"... -
Seite 10: Anzeige- / Programmodus
8 Anzeige- / Programmodus 8.1 Modus "Anzeige" In dieser Betriebsart wird die Solaranlage auto- Für die Anzeigenummmer (AN) gilt die Beschrei- matisch geregelt, auf eventuelle Fehler geprüft bung links vom Schrägstrich in der angezeigten und die aktuellen Meßwerte angezeigt. Zeile auf der Gerätefront mit folgenden Werten: Bezeichnung Beschreibung Anzeigebereich... -
Seite 11: Beispiel Für Die Gerätebedienung
8.3 Beispiele für die Gerätebedienung: Zur Verdeutlichung der Bedienstruktur sind nachfolgend die Bedienschritte aufgelistet, die Sie durchfüh- ren müssen, wenn Sie die Einschaltdifferenz von 7K auf 9K ändern wollen: Taster Anzeige 2 - 57 Aktuelle Anzeige Speichertemperatur " + ! 1- 65 Wechsel von Betriebsart “Anzeige”... -
Seite 12: Funktionsüberwachung
9.1 Funktionsüberwachung Die Solaranlage wird in der Betriebsart “Anzeige” addiert (z.B. gleichzeitig Fehler “F4” und “F16” = laufend überwacht. Im Fehlerfalle wird eine Fehler- Anzeige “F20”). Folgende Fehler können angezeigt nummer angezeigt. Treten mehrere Fehler gleich- werden: zeitig auf, werden die Fehlernummern (FN) Definition kein meßbarer Fühlerfehler, Fehler ist behoben Kabelbruch Speicherfühler T2... -
Seite 13: Technische Daten Ekdk-W
10 Technische Daten EKDK-W Gehäuse Material 100% recyclingfähiges Polystyrolgehäuse für Wandmontage Maße L x B x T in mm, Gewicht 165 x 155 x 70; ca. 400g Schutzart IP40 nach VDE 0470 Elektrische Werte Betriebsspannung AC 230 Volt, 50 Hz -10...+15% 1,5A bei 250V∼... -
Seite 14: Konformitätserklärung
11 Konformitätserklärung Das beschriebene Gerät wurde entsprechend den CE-Richtlinien gefertigt und geprüft. 12 Widerstandstabelle für PT 1000-Fühler Die korrekte Funktion der Temperaturfühler kann anhand der nachfolgenden Temperatur- Widerstandstabelle mit einem Widerstandsmeßgerät überprüft werden: Temperatur Widerstand Temperatur Widerstand in °C in Ohm in °C in Ohm 1232... - Seite 15 Fühleranschlüsse Signalbezeichnung Kurzbezeichnung Klemme Kabelnummer Aderfarbe Fühler Kollektor Fühler Speicher Fühler 3. Rücklauf Signalbezeichnung Kurzbezeichnung Klemme Kabelnummer Aderfarbe Impulsgeber...
