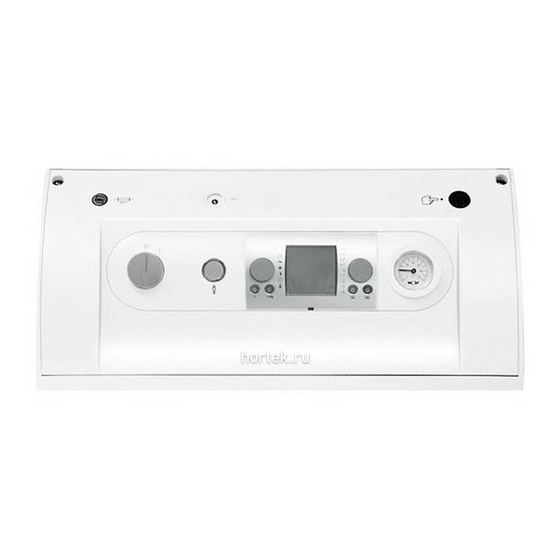

Wolf Regelung R3 Montage- Und Bedienungsanleitung

Kesselregelung
Vorschau ausblenden Andere Handbücher für Regelung R3:
Inhaltsverzeichnis

Werbung

Quicklinks

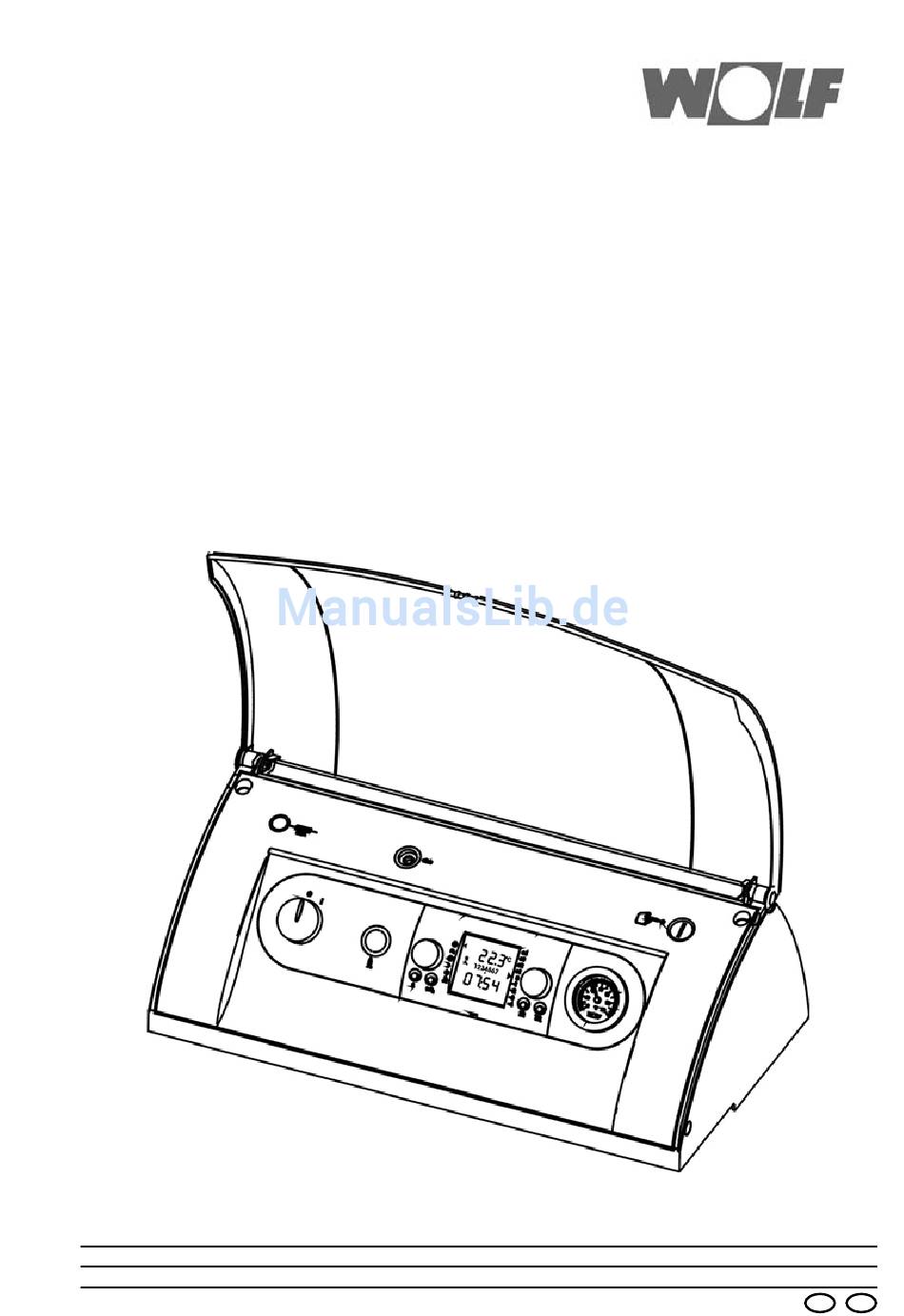

Montage- und
Bedienungsanleitung
Regelung R3
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3061522_0910
Änderungen vorbehalten
D
AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf Regelung R3

Inhaltszusammenfassung für Wolf Regelung R3

  • Seite 1 Montage- und Bedienungsanleitung Regelung R3 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3061522_0910...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............3 Normen / Vorschriften ..............4 Montage / Elektrische Arbeiten ..........5-6 Inbetriebnahme................7 Regelung / Funktion / Bedienung ......... 8-10 Regelungsparameter anzeigen / ändern ........11 Fachmannebene Parameter ..........12-27 Störmeldungen .................28 Einstellprotokoll Parameter............29 Umstellung STB................30 Fühlerwiderstände ..............31 Schaltplan Kesselregelung R3 ..........32 Technische Daten ..............33 Stichwortverzeichnis ............

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisungen, die genau ein- zuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Gefahr durch elektrische Spannung an elektrischen Bauteilen! Achtung: Vor Abnahme der Verkleidung Betriebsschalter aus- schalten.

  • Seite 4: Normen / Vorschriften

    - EN50156 Elektrische Ausrüstung von Feuerungsanlagen - EN 12828 Heizungssysteme in Gebäuden Bestimungsgemäße Verwendung Die Wolf Regelung R3 wird ausschließlich in Verbindung mit Wolf Heizgeräten eingesetzt. Die Regelung R3 ist mit einem Temperaturregler/ -wächter und einem Sicherheitstemperaturbegrenzer ausgestattet. Witterungsgeführte Kesseltemperaturregelung für einstufige Brenner.

  • Seite 5: Montage / Elektrische Arbeiten

    Montage / Elektrische Arbeiten Montage Bei der Montage der Regelung ist zu beachten, dass die Fühler- kapillare nicht geknickt oder verdreht werden! Bauseitige Leitungen für Fühler und Fernbedienung nicht zusam- men mit Netzleitungen verlegen. Elektrische Verdrahtung gemäß Schaltplan vornehmen. Bei Regelungstausch, vorher Gehäuse-Adapter montieren. Hinteren Regelungsdeckel nach Lösen der beiden Schrauben öffnen.
  • Seite 6 Plätze der Steckerleiste stecken und Kabel mit Zugentlastung sichern. Mischermotor Der Wolf-Mischerstellmotor ist werkseitig verdrahtet und mit Stecker ausgeführt. Kabel durch die Aussparung in der Kesselrückwand führen. Stecker in den beschrifteten Platz der Steckerleiste stecken und Kabel mit Zugentlastung sichern.

  • Seite 7: Inbetriebnahme

    Die Werkseinstellung der Regelung entspricht Erfahrungswerten. Je nach Anlage bzw. Belegung können Regelungsparameter abweichend von der Werkseinstellung eingestellt werden! Ände- rungen können über das Wolf-Regelungszubehör bzw. über PC/ Laptop mit der Wolf-Regelungssoftware vorgenommen werden. Alle Werkseinstellungen sind unverlierbar gespeichert. Die Regelgung erkennt bei der Inbetriebnahme automatisch einen angeschlossenen Speicher-, Vorlauf- und/oder Außenfühler.

  • Seite 8: Regelung / Funktion / Bedienung

    Regelung / Funktion / Bedienung Feinsicherung M 6,3 A eBus-Anschluss Sicherheitstemperatur- für PC/Laptop begrenzer (STB) Betriebsschalter EIN/AUS Thermometer Leuchtring Bedienmodul BM Resettaste Betriebsschalter EIN/AUS Bei Stellung 0 ist die Heizkesselregelung ausgeschaltet. Es erfolgt kein Frostschutz. Leuchtring zur Statusanzeige Anzeige Bedeutung Grün blinkend Stand by (Netz ist eingeschaltet, keine Wärmeanforderung)
  • Seite 9 - Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek. gedrückt halten. 2. zum Entriegeln vom Öl-Feuerungsautomat. (nur in Kombination mit den entsprechenden Wolf-Komponenten) - Bei einer Brennerstörung wird durch Drücken der Resettaste über ein Entriegelungsrelais der Öl-Feuerungsautomat ent- riegelt.

  • Seite 10: Regelungsparameter Anzeigen / Ändern

    Bedienmodul BM möglich. Die Vorgehensweise ist der Bedienungs- anleitung des Bedienmoduls BM zu entnehmen. Änderungen dürfen nur von einem anerkannten Fachhandwerksbetrieb oder dem Achtung Wolf-Kundendienst durchgeführt werden. Achtung Bei unsachgemäßer Bedienung kann dies zu Funktionsstörungen führen. Bei der Einstellung von Parameter A09 (Frostschutz Außentemperatur) ist zu be- achten, dass bei Temperaturen unter 0°C ein Frostschutz nicht mehr gewährleistet...
  • Seite 11 Regelungsparameter anzeigen / ändern Parameter-Überblick (Einstellung und Funktion auf den folgenden Seiten) Parameter Einstellbereich Werkseinst. Frostschutzgrenze -20 bis +10°C +2°C Warmwasser-Parallelbetrieb 0 / 1 Warmwassermaximaltemperatur 60 bis 80°C 65°C Schaltdifferenz Brenner (dynamisch) 5 bis 30K HG01 Pumpenbetriebsart 0 / 1 / 2 HG06 Nachlaufzeit Kesselkreispumpe 0 bis 30min...

  • Seite 12: Fachmannebene Parameter

    Fachmannebene Parameter Frostschutzgrenze Unterschreitet die Außentemperatur den eingestellten Wert, läuft Parameter A09 die Kesselkreispumpe ständig. Sinkt die Kesselwassertemperatur unter +5°C schaltet der Brenner ein und heizt den Kessel mindestens auf 38°C auf. Hinweis: Die Werkseinstellung darf nur verändert werden, wenn sichergestellt ist, dass bei niedrigeren Außentemperaturen ein Einfrieren der Heizungsanlage und deren Komponenten nicht erfolgen kann.
  • Seite 13 Fachmannebene Parameter Die Brennerschaltdifferenz regelt die Kesseltemperatur innerhalb Schaltdifferenz Brenner des eingestellten Bereichs durch Ein- und Ausschalten des (dynamisch) Brenners. Je höher die Ein- Ausschalttemperaturdifferenz Parameter HG01 eingestellt wird, desto größer ist die Kesseltemperaturschwankung HG01 um den Sollwert bei gleichzeitig längerer Brennerlaufzeit und umgekehrt.
  • Seite 14 Fachmannebene Parameter Pumpenbetriebsart Pumpenbetriebsart 0: Parameter HG06 Heizkreispumpe bei Heizungsanlagen ohne Kaskaden- schaltung und ohne hydraulische Weiche HG06 Bei Wärmeanforderung Heizung läuft die Heizkreispumpe ständig. Bei Speichervorrang wird die Heizkreispumpe während der Speicherladung abgeschaltet. Werkseinstellung: 0 Einstellbereich: 0 / 1 / 2 Individuelle Einstellung: _____ Pumpenbetriebsart 1: Zubringerpumpe bei Heizungsanlagen mit Kaskadenschal-...
  • Seite 15 Fachmannebene Parameter Pumpenbetriebsart 2: Pufferladepumpe für BSP-Speicher Heizkreispumpe wird Pufferladepumpe.Der Sammlerfühler (Puffer) wirkt nur auf den Heizbetrieb. Bei Speicherladung wird auf den internen Kesselfühler geregelt. Die Pufferladepumpe läuft nur bei einer Brenneranforderung im Heizbetrieb. Pumpennachlauf gemäß Parameter HG07. Anfahrentlastung: Bei TK <...
  • Seite 16 Fachmannebene Parameter Nachlaufzeit Besteht keine Wärmeanforderung mehr seitens des Heizkreises, Kesselkreispumpe läuft die Kesselkreispumpe um die eingestellte Zeit nach, um einer Parameter HG07 Sicherheitsabschaltung des Kessels bei hohen Temperaturen vorzubeugen. HG07 Individuelle Einstellung: _____ Werkseinstellung: 3 min Einstellbereich: 0 bis 30 min Maximalbegrenzung Diese Funktion begrenzt die Kesseltemperatur im Heizbetrieb nach Kesselkreis TV-max.
  • Seite 17 Eingang E1 Parameter HG13 Bedeutung HG13 Raumthermostat Bei geöffnetem Eingang E1 wird der Heizbetrieb auch unabhängig von einem digitalen Wolf - Regelungszube- hör gesperrt ( Sommerbetrieb). Ausnahme: Fernbediente Heizkreise Maximalthermostat Der Eingang E1 muss für eine Brennerfreigabe Werkseinstellung: 1 geschlossen werden. Bei geöffnetem Kontakt bleibt...
  • Seite 18 Fachmannebene Parameter Der Eingang E1 kann mit folgenden Funktionen belegt werden: Bedeutung Sammlerfühler (Hydraulische Weiche oder Puffer) Die Ausregelung der Kesseltemperatur im Heizbe- trieb und während der Speicherladung ist von der Konfiguration des Parameters HG06 abhängig. Der Kesselfühler überprüft weiterhin die Kesselmini- mal- und Kesselmaximaltemperatur des Wärmeer- zeugers.
  • Seite 19 Fachmannebene Parameter Der Ausgang A1 kann mit folgenden Funktionen belegt werden: Parametrierbarer Ausgang A1 Bedeutung Parameter HG14 ohne Funktion Ausgang A1 wird nicht angesteuert. HG14 Zirkulationspumpe 100% Ausgang A1 wird bei Zirkulationsfreigabe durch Re- gelungszubehör (BM) angesteuert. Ohne Zubehör- regler wird der Ausgang A1 ständig angesteuert. Zirkulationspumpe 50% Ausgang A1 wird bei Zirkulationsfreigabe durch Regelungszubehör (BM) taktend angesteuert...
  • Seite 20 Fachmannebene Parameter Der Ausgang A1 kann mit folgenden Funktionen belegt werden: Bypasspumpe für Rücklauftemperaturanhebung oder Umschaltventil. Ausgang A1 wird angesteuert wenn die Rücklauftem- peratur kleiner als die eingestellte Rücklauftempera- turanhebung (Parameter HG32) ist. Wichtig: Eingang E1 muss in jedem Fall auf Einstellung 11 programmiert werden oder wenn eine externe Brennersperrung Eingang E1 (HG 13 = 8) parametriert ist!
  • Seite 21 Fachmannebene Parameter Fordert der Speichertemperaturfühler Wärme, beginnt die Spei- Max. Speicherladezeit cherladung. Bei zu klein ausgelegtem Heizkessel, verkalktem Parameter HG20 Speicher oder permanentem Warmwasserverbrauch und Vor- HG20 rangbetrieb, würden die Heizungsumwälzpumpen ständig außer Betrieb sein. Die Wohnung kühlt stark aus. Um dies zu begrenzen, besteht die Möglichkeit eine max.
  • Seite 22 Fachmannebene Parameter Warmwasser-Fühler Be- Mit Hilfe der Warmwasser-Fühler-Betriebsart kann der Warmwas- triebsart serfühlereingang auf drei verschiedene Arten betrieben werden. Parameter HG24 Betriebsart 1 ist die Werkseinstellung für Speicherladebetrieb mit HG24 elektronischen Speichertemperaturfühler (Zubehör). Betriebsart 2 dient zur elektronisch angesteuerten Speicherla- dung mit Speichertemperaturfühler und zusätzlich einer externen Thermostatanforderung.
  • Seite 23 Fachmannebene Parameter Kesselanfahrentlastung Die aktivierbare Kesselanfahrentlastung dient zum Schutz des Parameter HG26 Kessels gegen Korrosion, welche beim Aufheizen im kalten Zustand durch Kondensatabscheidung im Taupunktbereich her- HG26 vorgerufen werden kann. Sinkt die Kesseltemperatur um 2K unter den eingestellten Wert TK-min, wird die Kesselkreispumpe und die Mischerkreispumpe abgeschalten und der Mischer geschlossen.
  • Seite 24 Fachmannebene Parameter eBus-Speisung Mit Parameter HG34 kann die eBus-Einspeisung auf drei verschie- Parameter HG34 dene Arten geschaltet werden. HG34 Die Einstellungen haben folgende Bedeutung: 0 → eBus-Einspeisung ausgeschaltet 1 → eBus-Einspeisung eingeschaltet 2 → automatische eBus-Einspeisung Werkseinstellung: 2 Einstellbereich: 0 / 1 / 2 Individuelle Einstellung: _____ 0 - 5V - Eingang Mit Parameter HG35 kann der 0 - 5V Eingang für Fernleitsystem...
  • Seite 25 Fachmannebene Parameter TEST-Funktionen Mit Hilfe der Testfunktionen können folgende Regelungsausgänge überprüft werden. HG50 Heizkreispumpe Speicherladepumpe on Ausgang A1 Entstörrelais Brenner Mischerkreispumpe on Mischer „Auf“ Mischer „Zu“ Minimale Diese Funktion begrenzt die Vorlauftemperatur des Mischerkreises Mischerkreistemperatur 1 nach unten hin. Unterhalb dieses eingestellten Wertes wird die Parameter MI 01 Außentemperatur nicht mehr berücksichtigt.
  • Seite 26 Fachmannebene Parameter Heizkurvenabstand Mit dem Heizkurvenabstand wird die Kesselübertemperaturdif- Mischerkreis ferenz gegenüber dem Mischerkreis 1 eingestellt. So bleibt stets Parameter MI 03 gewährleistet, dass die Kesseltemperatur mindestens um den eingestellten Wert wärmer ist als die Mischertemperatur 1 und MI 03 der Mischer 1 ohne „Überschwingen“...
  • Seite 27 Fachmannebene Parameter Abb.: Zeitlicher Verlauf der Vor- - MI 02 lauftemperatur während der Estrichaustrocknung Laufzeit Estrich-Austrocknung (Tage) Achtung: Der zeitliche Verlauf und die maximale Vorlauftemperatur muss mit dem Estrichleger abgesprochen werden, sonst kann es zu Schäden am Estrich insbesondere zu Rissen kommen. Nach Stromausfall läuft das Estrichaustrocknungsprogramm ohne Unterbrechung weiter.
  • Seite 28 Fachmannebene Parameter Betreibsart / Status HG Anzeige STB -TEST Durch gedrückt Halten der Resettaste bei eingeschalteter Re- gelung wird die Kesselmaximaltemperaturbegrenzung TK-max. außer Funktion gesetzt. Der Heizkessel heizt auf die eingestellte Temperatur des Sicherheitstemperaturbegrenzers (STB) auf und verriegelt. Damit kann die einwandfreie Funktion des STB überprüft werden.

  • Seite 29: Soll- / Istwerttemperatur Anzeige

    Soll- / Istwerttemperatur Anzeige Anzeigen Infotaste Anzeige Name (Anzeige im Bedienmodul BM) Warmwasser-Isttemperatur Heizung (°C) WW TEMP Warmwasser-Solltemperatur Heizung (°C) Warmwasser-Isttemperatur Solarspeicher 1 (°C) WW Solar 1 Maximaltemperatur Solarspeicherfühler 1 (°C) WW SOL 24 H Minimaltemperatur Solarspeicherfühler 1 (°C) Kollektortemperatur Kollektorfeld 1 Solaranlage (°C) Kollektor 1 Maximaltemperatur Kollektorfeld 1 Solaranlage (°C) Kollek 24 H...

  • Seite 30: Einstellprotokoll Parameter

    Einstellprotokoll Parameter Wolf empfiehlt das Einstellprotokoll sorgfältig auszufüllen und aufzubewahren, damit im Servicefall und bei einem Reset schnell geholfen werden kann. Werks- Individuel- Einstellbe- Parameter einstel- le Einstel- reich lung- lung Frostschutzgrenze -20 bis +10°C +2°C Warmwasser-Parallelbetrieb 0 / 1 Warmwassermaximaltemperatur 60 bis 80°C...

  • Seite 31: Umstellung Stb

    Umstellung STB Umstellung des Sicher- Der Sicherheitstemperaturbegrenzer (STB) ist werkseitig auf 110°C eingestellt. heitstemperaturbegrenzers (STB) Der STB kann bei Bedarf auf 100°C umgestellt werden. Regelung spannungsfrei machen. Die zwei Schrauben vom Regelungsoberteil lösen und Regelungs- oberteil nach vorne klappen. Klemmschraube vom STB lockern. Stellscheibe auf 100°C gemäß Skala einstellen und Klemmschraube anziehen.

  • Seite 32: Fühlerwiderstände

    Fühlerwiderstände Kesselfühler, Speicherfühler, Solar-Speicherfühler, Außenfühler, Fühlerwiderstände Rücklauffühler, Vorlauffühler, Sammlerfühler Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549...

  • Seite 33: Schaltplan Heizkesselregelung R3

    Schaltplan Heizkesselregelung R3 3061522_0910...

  • Seite 34: Technische Daten

    Technische Daten Technische Daten Anschlußspannung: 230 V ± 10% Netzfrequenz: 50-60 Hz Gerätesicherung: max. 6,3 A / Mittelträge Leistungsaufnahme: 5VA (Regelung und Zubehör ohne Brenner und Pumpen, Stand by) Schaltleistung Pumpen: je 230 V/4(2)A gem. EN 60730, Teil1 Mischermotor: 230 V/50 Hz, Laufzeit 2-10 min Werkseinstellung: Laufzeit 4-7 min Umgebungstemp.:...
  • Seite 35 Störmeldungen Ist eine Störung durch ein rotes Blinken am Leuchtring der Regelung zu erkennen, wird über das eBus-fähige Wolf-Regelungszubehör ein Fehlercode angezeigt, dem mit Hilfe folgender Tabelle Ursache und Auswirkung zugeordnet werden kann. Störung Ursache Auswirkung / Maßnahme TB Übertemperatur...

  • Seite 36: Stichwortverzeichnis

    Stichwortverzeichnis A1 parametrierbarer Ausgang ..................6 Anzeigen Infotaste ......................29 Ausgang A1 ........................19 Außenfühler ........................6 Betriebsart ........................28 Betriebsschalter ......................8 Brennertaktsperre ......................16 E1 parametrierbarer Eingang ..................6 eBus-Anschluss ......................9 eBus-Speisung ......................24 eBus-Zubehör ......................... 6 Eingang 0 - 5V ......................
  • Seite 37 Stichwortverzeichnis Leuchtring ........................8 Maximalbegrenzung Kesselkreis .................. 16 Maximale Mischerkreistemperatur................25 Max. Speicherladezeit ....................21 Mischerkreistemperatur ....................25 Mischermotor ........................6 Montage.......................... 5 Nachlaufzeit ........................27 Nachlaufzeit Mischerkreispumpe.................. 27 Nachlaufzeit Speicherladepumpe ................. 20 Proportionalbereich Mischerkreis ................. 27 Pumpenanschluss ......................6 Pumpenbetriebsart .......................
  • Seite 38 Stichwortverzeichnis Technische Daten ......................34 TEST-Funktionen......................25 Thermometer ........................9 Umstellung STB......................31 Vorlauffühler ........................6 Warmwasser-Fühler Betriebsart ................... 22 Warmwassermaximaltemperatur .................. 12 Warmwasser-Parallelbetrieb ..................12 Wartung / Reparatur ....................... 4 3061522_0910...
  • Seite 39 Notizen 3061522_0910...
  • Seite 40 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
