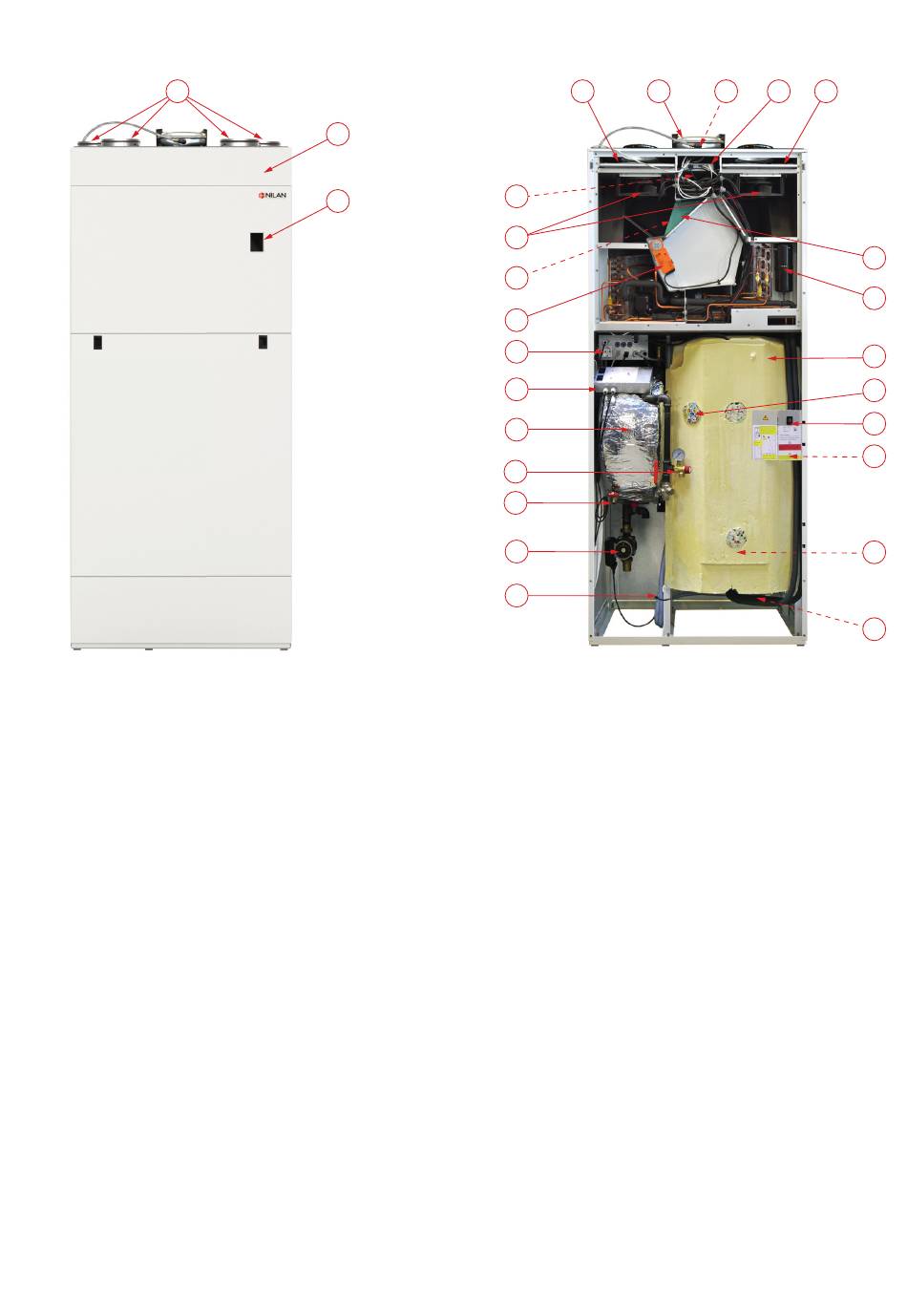

Gerät - Innenteil
1
Compact P2:
1. Kanalanschlüsse
2. Tür für Filterwechsel
3. Bedienungspanel (HMI Touch-Panel)
4. Abluftfilter
5. Außenluftfilter (hier wird der Pollenfilter positioniert)
6. Gegenstromwärmetauscher
7. Wärmepumpe
8. Automatik CTS602
9. Ventilatoren
10. Vorheizregister mit frostschutz (nur Polar Ausführung)
11. 100% Bypass-Klappe
12. Stromanschluss Zubehör
13. Gateway für App Option
14. 180 l Warmwasserbehälter (DHW)
15. 1,5 kW Elektrische Zusatzheizung (mit Überhitzungs-
schutz)
16. Elektronisch überwachte Opferanode
17. Solarwendel (nur SOL Ausführung)
18. Sanitäre Anschlüsse
19. Elektrisches Anschluss Panel
20. Notbetrieb (Warmwasser)
21. Kondenswasserablauf mit Siphon
2
3
AIR:
22. Sicherheitsventil und Manometer für Zentralheizung Kreis
23. Pufferspeicher 50 l
24. KFE Hahn und Entleerungshahn
25. Integrierte Umwälzpumpe für Zirkulation mit Außenteil
26. Elektrische Zusatzheizung für Zentralheizung (2 kW + 3kW)
27. Ausdehnungsgefäß für Zentralheizung kreis 10 l
8
5
27
8
9
10
11
19
26
23
22
24
25
21
12
13
4
6
7
14
16
20
15
17
18
