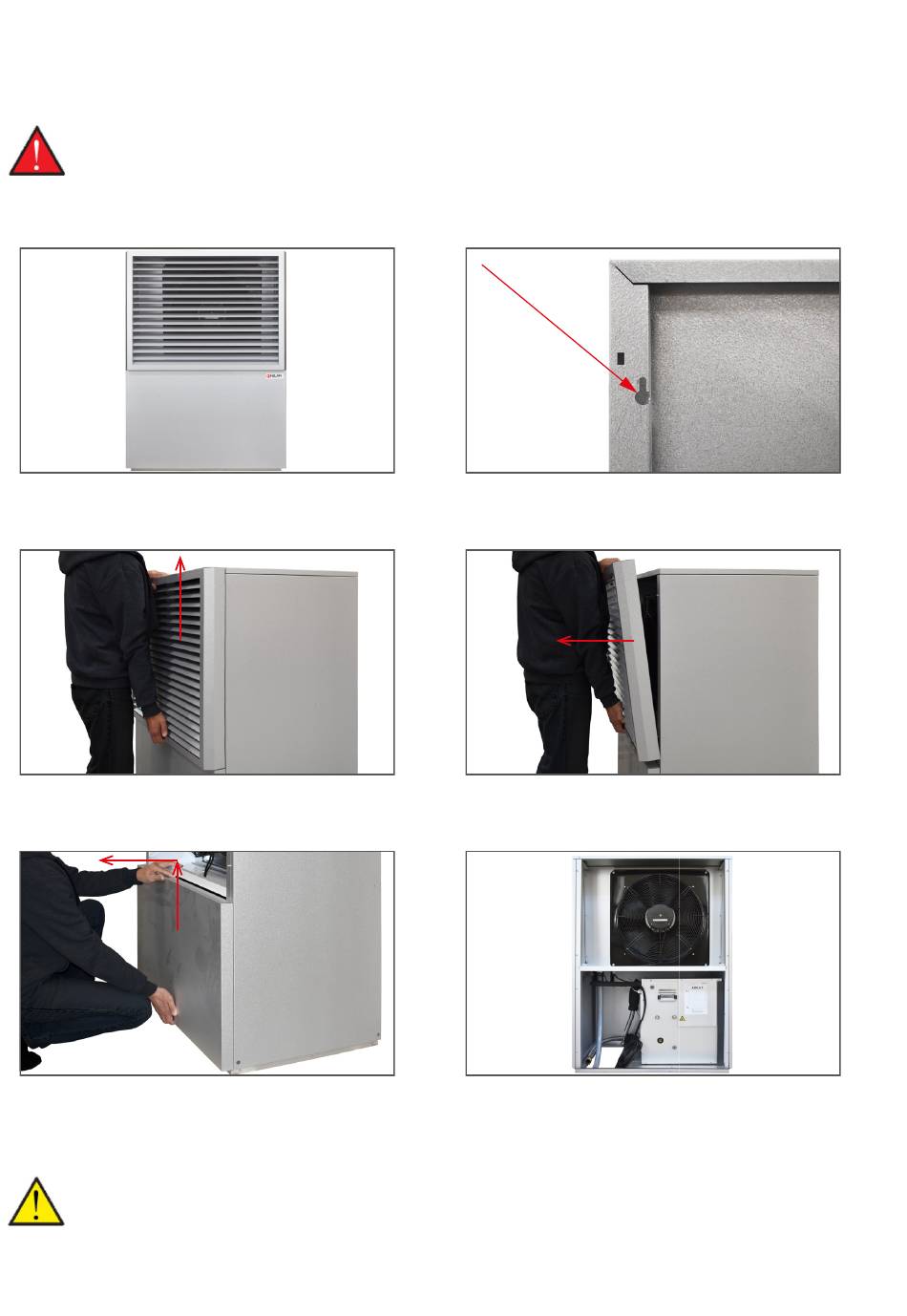

Demontage der Fronttüren des AIR Außenteils
Sofern Sie Zugang zu Mechanik, Elektronik oder Sanitäranschlüssen im AIR Außenteil benötigen, können die oberen und unteren
Frontplatten demontiert werden.
WARNUNG
Sorgen Sie immer für die Unterbrechung der Stromversorgung des Geräts, bevor Sie die Türen bei beispielsweise Ins-
tallation, Inspektion, Reinigung oder Instandhaltung öffnen.
1. Das AIR Außenteil ist mit einer oberen Frontplatte mit
Lamellen und einer glatten unteren Frontplatte versehen.
3. Sie entfernen die obere Frontplatte, indem sie zuerst
nach oben und von den Schrauben angehoben wird.
5. Die untere Frontplatte wird auf die gleiche Weise wie die
Obere entfernt, indem die Platte zuerst angehoben und
dann herausgekippt wird.
ACHTUNG
Die obigen Abbildungen zeigen ein Beispiel für ein AIR Außenteil. Das Außenteil ist in mehreren Varianten erhältlich.
2. Die beiden Frontplatten Sind mit Hakenhalterungen mon-
tiert.
4. Als nächstes kippen Sie die Platte vom Außenteil weg und
demontieren sie vollständig.
6. Das AIR Außenteil ist jetzt offen, und Sie haben Zugang
zu Mechanik, Elektronik und Sanitäranschlüsse.
21
