Änderung von 400V auf 230V
Der Standardanschluss im Gerät ist 3 x 400V + N + PE. In Ländern oder Gebieten, in denen diese Standard nicht anwendbar ist, kann
das Gerät problemlos auf 3x230V+N+PE oder 1x230V+N+PE umgestellt werden.

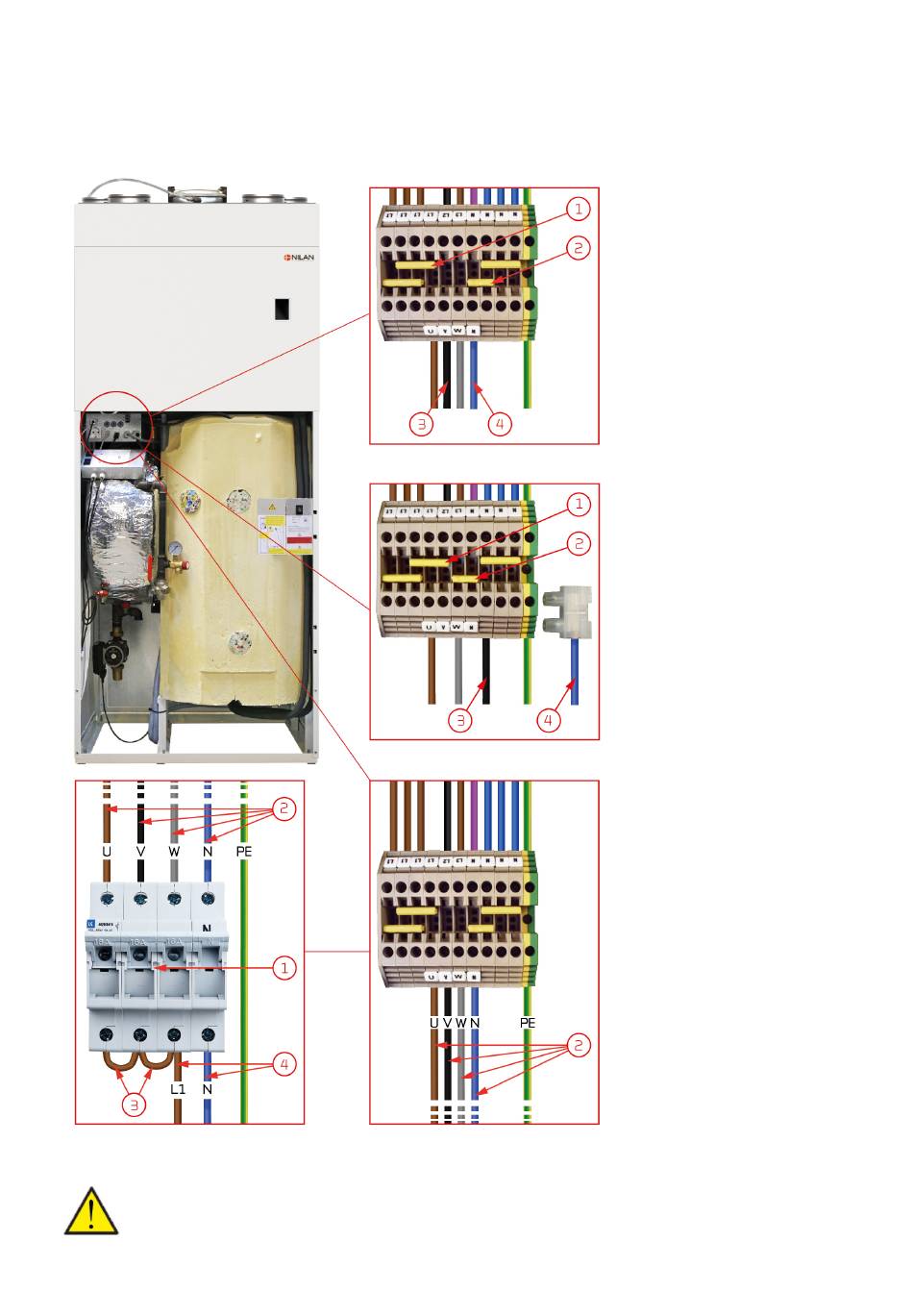

Die Reihenklemme befindet sich in der Steuerung für AIR. Bitte beziehen Sie sich auf das beiliegende Schaltbild.
ACHTUNG
Die Verantwortung für die korrekte Verbindung liegt beim Installateur.
3 x 400V + N + PE
3 x 230V + N + PE
1. Jumper befindet sich in L1 + L1 + L2
(obere Reihenklemme)
2. Der Jumper befindet sich in W + N
(untere Reihenklemme)
3. Schwarzes Kabel bei Null rechts von N
(unterer Reihenklemme)
4. Blaues Kabel getrennt und mit Lüster-
klemme gesichert
1 x 230V + N + PE
1. Der Leistungsschalter 3x16A muss in der
Gruppen Platine montiert sein.
Es muss 40A vor dem Leistungsschalter
zur Verfügung sein.
2. Drähte werden zwischen Reihenklemme
und Leistungsschalter angeschlossen.
U = braun, V = schwarz,
W = grau, N = blau/null.
3. Auf der Zugangsseite sind Kurzschluss-
brücke für Leistungsschalter von 1-2 und
2-3 montiert.
4. Braun (L1) ist im 3. Zugang montiert.
Blau/Null (N) ist im 4. Zugang montiert.
24
