Anschluss am Solarwendel im SHW Warmwasserbehälter
Der SHW Behälter ist serienmäßig mit einer Solarwendel mit einer Länge von 8,5 m ausgestattet.
Die Solarwendel kann an ein Solarpanel mit externer Solarheizungssteuerung (keine Nilan-Versorgung) oder an eine andere Wärme-
quelle angeschlossen werden, die zur Erwärmung des Warmwassers beiträgt.
SHW Boden
SHW vorne
ACHTUNG
Wird ein anderer Behälter mit einer kürzeren Solarwendel angeschlossen, muss die Verdichterleistung bei der Warm-
wasserbereitung reduziert werden. Siehe Softwareanleitung.
Anschluss an DHW Warmwasser
Wenn der Bedarf an Warmwasser so hoch ist, dass die Wärmepumpe im Compact P nicht ausreicht, kann AIR an die Betriebswasser-
Wendel des DHW-Behälters angeschlossen werden und so zur Warmwasserbereitung beitragen.
2
1
5
4
3
Rohrleitungen Pufferspeicher
9
Pufferspeicher
DHW Behälter

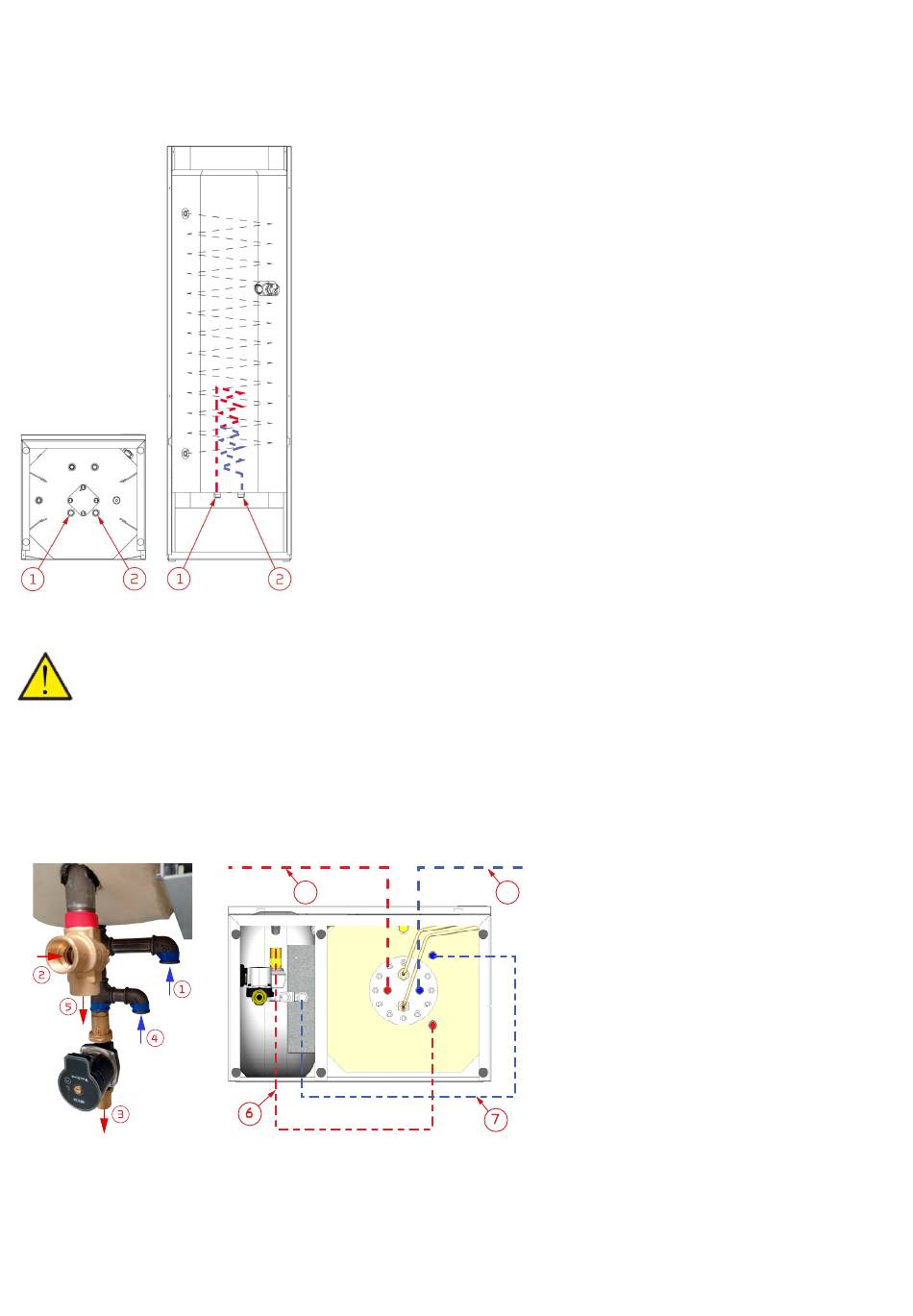

1. Vorlauf zum Solarwendel im SHW-Behälter
2. Rücklauflauf vom Solarwendel im SHW Behälter
1. Rücklauf Heizkörper/ Fußbodenheizung,
3/4"
8
2. Rücklauf Außenteill 1"
3. Vorlauf Außenteil, 1"
4. Rücklauf Betriebswasser-Wendel 3/4"
5. Vorlauf Betriebswasser-Wendel 1"
6. Vorlauf von der AIR Wärmepumpe zur
Betriebswasser-Wendel im DHW Behälter
(Drei-Wege-Ventil kann zugekauft wer-
den)
7. Rücklauf von der Betriebswasser-Wendel
im DHW Behälter zur AIR Wärmepumpe
8. Anschluss der Kalte Betriebswasserver-
sorgung
9. Vorlauf von Warmwasser aus dem DHW
Behälter
