- Seite 1 MONTAGEANLEITUNG CTS602 HMI BY NILAN VPL15 Top M2 (Deutsch) Version 3.00 - 10.07.2019...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit Stromversorgung ..................................................Entsorgung ........................................................Lüftungsanlagen ..................................................Wärmepumpe ....................................................Allgemeine Informationen Einleitung ......................................................... Allgemeine Informationen vor der Montage ....................................Gerätetyp ........................................................Produktbeschreibung ................................................Maßskizze ......................................................Temperaturfühler Übersicht ............................................Zubehör ..........................................................Vorheizregister als Frostschutz ..........................................Zusatzplatine ....................................................Elektrisches Nachheizregister ............................................ Wassernachheizregister einschl. - Seite 3 VPL15 Top M2 (Deutsch) BY NILAN Lüftungsmontage Kanalsystem ......................................................Gesetzgebung ..................................................... Kanäle ........................................................Gerät ........................................................Abluft ........................................................Zuluft ........................................................Dachhauben ....................................................Ausgleich ........................................................Wichtige Information ................................................
-
Seite 4: Sicherheit
Sicherheit Stromversorgung WARNUNG Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuereinheit beheben lässt. WARNUNG Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen. WARNUNG Ziehen Sie den Netzstecker des Gerätes immer, bevor Sie die Türen z. -
Seite 5: Allgemeine Informationen Einleitung
Bei weiteren Fragen zur Montage der Anlage nach dem Lesen der Anleitung wenden Sie sich bitte an einen Nilan-Fachhändler in Ihrer Nähe, den Sie auf http://www.nilan.de finden können. Zweck dieser Bedienungsanleitung ist es, dem Installateur Anweisungen für die korrekte Installation und Wartung des Gerätes zu geben. -
Seite 6: Gerätetyp

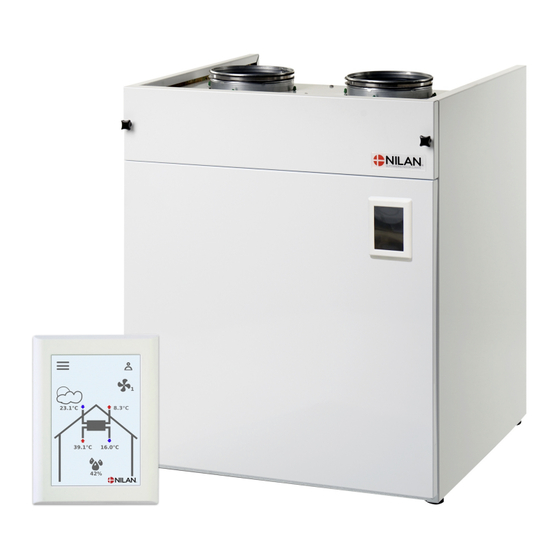

Gerätetyp Produktbeschreibung VPL15 Top M2 ist ein Lüftungsgerät mit aktiver Wärmerückgewinnung anhand einer hocheffizienten Wärmepumpe. Das Gerät ist für Luftmengen bis zu 400 m /h bei einem externen Kanaldruck von 100 Pa ausgelegt. Das Gerät saugt die feuchte und verbrauchte Luft über Badezimmer, WC, Küche und Hauswirtschaftsraum aus der Wohnung und bringt frische Außenluft in Aufenthaltsräume wie Wohnzimmer, Zimmer und Büro. -
Seite 7: Maßskizze
VPL15 Top M2 (Deutsch) BY NILAN Maßskizze Alle Angaben sind in mm. Anschlüsse: 1. Außenluft 2. Zuluft 3. Abluft 4. Fortluft 5. Kondensatablauf Gewicht: 64 kg Ø 160... -
Seite 8: Temperaturfühler Übersicht
Temperaturfühler Übersicht T1: Außenluftfühler T2/T7: Zuluftfühler T5: Kondensatorfühler T6: Verdampferfühler T9: Wassernachheizregister T10:Abluftfühler (Raumtemperatur) -
Seite 9: Zubehör
VPL15 Top M2 (Deutsch) BY NILAN Zubehör Vorheizregister als Frostschutz Bei längeren Zeiträumen mit anhaltendem Frost erfolgt eine Vereisung des hocheffizienten Gegenstromwärmetauschers. Um eine solche Vereisung zu vermeiden, wird die Montage eines Elektro-Vorheizregisters empfohlen. Das Vorheizregister benötigt nur wenig Strom, sorgt jedoch für eine effiziente Wärmerückgewinnung ohne Enteisung, sodass man insgesamt eine Einsparung... -
Seite 10: Siphon
Siphon Um sicherzustellen, dass das Kondenswasser frei ablaufen kann, muss ein Siphon eingerichtet werden. Es ist regelmäßig zu überprüfen, dass sich Wasser im Siphon befindet. Im Sommerhalbjahr, wenn keine Kondensation stattfindet, besteht die Gefahr des Austrocknens des Siphons. Wenn der Siphon ausgetrocknet ist, wird Luft in das Gerät eingesaugt und das Kondenswasser kann nicht ablaufen, was zu Wasserschäden führen kann. -
Seite 11: Aufstellung Montage
VPL15 Top M2 (Deutsch) BY NILAN Aufstellung Montage Platzierung des Geräts ACHTUNG Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Beim Filtertausch müssen die Filter leicht erreichbar sein und der Ventilator oder andere Komponenten müssen sich bei Bedarf problemlos austauschen lassen können. -
Seite 12: Elektrische Montagearbeiten Stromanschlüsse
Elektrische Montagearbeiten Stromanschlüsse Sicherheit ACHTUNG Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen auszuführen. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. -
Seite 13: Bedienungspanel
VPL15 Top M2 (Deutsch) BY NILAN Bedienungspanel Anschluss des Bedienungspanels 8-poliger Stecker oben am Gerät platziert. Wird verwendet, wenn es gewünscht wird das Bedienungspanel anderswo zu platzieren Das Bedienungspanel ist werkseitig in der großen Tür montiert... -
Seite 14: Elektroanschluss Gerät
Elektroanschluss Gerät Versorgung WARNUNG Stromversorgung, einschließlich Sicherheitsschalter, ist von einem autorisierten Elektroinstallateur zu montieren. Wird geliefert mit einem Stromkabel für den Anschluss an das Stromnetz an. Es ist wichtig, das Gerät elektrisch zu erden. Das Gerät wird mit einem EU-Schuko-Stecker für eine 230-V-Stromversorgung geliefert. Damit haben Sie noch nicht den Schutz der elektrischen Erdung. -
Seite 15: Elektroanschluss Zubehör
VPL15 Top M2 (Deutsch) BY NILAN Elektroanschluss Zubehör Externes Elektro-Vorheizregister Wenn das Gerät nicht als Polar-Ausführung mit eingebautem Vorheizregister erworben wurde, kann ein externes Vorheizregister für die nachträgliche Montage hinzugekauft werden. Das Elektro-Vorheizregister wird mit dem notwendigen Temperaturfühler im Außenluftkanal vor dem Aggregat montiert und an die externe Stromversorgung angeschlossen. -
Seite 16: Elektrisches Nachheizregister
Elektrisches Nachheizregister Wenn die Zulufttemperatur ganz genau geregelt werden soll, ist ein Nachheizregister nötig. Ein elektrisches Nachheizregister ist zur Montage im Zuluftkanal als Zubehör mit dem nötigen Temperaturfühler und den Anschlussteilen erhältlich. Der RJ45-Stecker wird an der Schrumpfmuffenverbindung abgeschnitten und das Kabel an der Platine montiert. - Seite 17 VPL15 Top M2 (Deutsch) BY NILAN Maßskizze: Platzierungsmöglichkeiten:...
-
Seite 18: Wassernachheizregister
Wassernachheizregister Wenn die Zulufttemperatur ganz genau geregelt werden soll, ist ein Nachheizregister nötig. Ein Wasser-Nachheizregister ist zur Montage im Zuluftkanal als Zubehör mit dem nötigen Temperaturfühler und den Anschlussteilen erhältlich. Der RJ45-Stecker wird an der Schrumpfmuffenverbindung abgeschnitten und das Kabel an der Platine montiert. - Seite 19 VPL15 Top M2 (Deutsch) BY NILAN Elektroanschluss des Regulierungsventil Gerät 0-10V Die Kabel wird entlang der Kanäle geführt und durch die Rolle am Gerät gezogen und abwärts zur Platine geführt, wo sie gemäß Schaltplan montiert werden Maßskizze: 3/4" RG 3/4" RG...
-
Seite 20: Anschluss An Benutzerwahl Und Modbus
Anschluss an Benutzerwahl und Modbus Benutzerwahl: Der Anschluss an die Benutzerwahl kann z. B. zur Steuerung des Stellantriebs der Dunstabzugshaube über einen potenzialfreien Kontakt verwendet werden, der dem Gerät ein Signal gibt, die Belüftung zu erhöhen, wenn die Dunstabzugshaube in Betrieb ist. Der Anschluss erfolgt an Stift 4 und 5 im 8-poliger Stecker. -
Seite 21: Feueranschluss
VPL15 Top M2 (Deutsch) BY NILAN Feueranschluss Es können ein Feuerthermostat oder eine externe Feuerautomatik angeschlossen werden. Es muss ein geschlossenes Signal sein. Wenn das Signal dann unterbrochen wird, registriert das Gerät dies als Feuer. CTS602 Feuerthermostat Fehler, wenn nicht montiert Bitte beachten! Wenn die Anlage an eine externe Feuerautomatik angeschlossen wird, wird die Software eingestellt: Serviceeinstellungen/Neustart/Feuer. -
Seite 22: Montage Der Zusatzplatine Auf Cts602 Platine
Montage der Zusatzplatine auf CTS602 Platine Der Anschluss einer Zusatzplatine an die CTS602 Platine ermöglicht die Anwendung von Benutzerwahl Ebenso wie bei Benutzerwahl 1 können mit Benutzerwahl 2 die Funktionen des Aggregats über ein externes Signal von einem potenzialfreien Kontakt übersteuert werden. Bei Aktivierung von Benutzerwahl 2 gibt die Steuerung auch ein Ausgangssignal ab. - Seite 23 VPL15 Top M2 (Deutsch) BY NILAN Die Zusatzplatine ist Zubehör für die CTS602 Platine. Externe Komponenten sind nicht im Lieferumfang von Nilan enthalten.
-
Seite 24: Sammelalarm
Sammelalarm Wenn sich das Gerät an einem Ort befindet, an dem der Zugang nicht zufriedenstellend ist oder nicht so häufig erfolgt, und sich auch das Bedienungspanel dort befindet, kann es sein, dass ein aufgetretener Alarm nicht bemerkt wird. Ein externer Alarm z. B. in Form einer Glühlampe oder eines akustischen Signals kann an das Gerät angeschlossen werden. -
Seite 25: Externe Wärmesteuerung
VPL15 Top M2 (Deutsch) BY NILAN Externe Wärmesteuerung Das Gerät kann eine externe Heizung wie z. B. elektrische Heizkörper oder eine Fußbodenheizung steuern. Die Raumtemperatur wird vom Gerät überwacht, das die externe Wärmeversorgung blockiert, wenn kein Heizbedarf besteht. Kann das Gerät den Raum über die Lüftung nicht auf die gewünschte Temperatur erwärmen, wird die externe Wärmeversorgung freigegeben, bis die Raumtemperatur... -
Seite 26: Sanitärmontage Kondenswasserablauf
Bedarf des Nachfüllens. INFO Nilan bietet einen Siphon mit einer Kugel an. Die Kugel sorgt dafür, dass keine Luft durch den Kondenswasserablauf in das Gerät gesaugt wird, wenn der Siphon ausgetrocknet ist. So wird sichergestellt, dass das Wasser in der Kondenswasserschale weggeleitet werden kann und der... -
Seite 27: Anschluss Unterseite
VPL15 Top M2 (Deutsch) BY NILAN Anschluss Unterseite Ø20 mm min. 50 mm Ø20 mm min. 50 mm min. 170 mm Anschluss Siphon allgemein Anschluss Nilan Siphon mit Kugel... -
Seite 28: Sanitäre Arbeiten Zubehör
Sanitäre Arbeiten Zubehör Siphon mit Kugel (Zubehör) Anschlussmöglichkeiten mit Nilans Siphon: 1. Siphon mit Stutzen von Ø32 mm 2. Reduzierstutzen für Ø20 mm 3. Reduzierstück für ¾"-RG 4. Reduzierstutzen für ½"-Schlauch Maßskizze: Alle Angaben sind in mm. Ø76... -
Seite 29: Wassernachheizregister (Zubehör) - Montage Im Kanal
1. Wasserheizregister 2. Stellantrieb und Regelventil: Danfoss AME 140/24V 0-10V-Signal, 2-Wege-Ventil VZ2 Kv0,4 (im Lieferumfang von Nilan enthalten) Kvs-Wert MUSS in Bezug auf die Versorgung überprüft werden. Differenzdruck: 0,1-0,6 bar. Bei einer Vorlauftemperatur von 60 °C wird bei maximaler Heizleistung mit einer Kühlung von 20 °C über dem Heizregister gerechnet. - Seite 30 WICHTIG bezüglich Danfoss Stellantrieb Typ AME 140: Der Wiedereinbau des Stellantriebs MUSS in folgender Weise erfolgen: 1. Netzstecker ziehen und Abdeckung des Stellantriebs entfernen. 2. Getriebe befreien, indem der Knopf unten am Gehäuse eingedrückt und die Spindel ganz ausgedreht wird (gegen den Uhrzeigersinn) 3.
- Seite 31 Um zu vermieden, dass Schwingungen vom Gerät auf das Kanalsystem übertragen werden und um eine mögliche zukünftige Wartung des Geräts zu erleichtert, wobei das Gerät versetzt werden muss. Nilan bietet schalldämmende Flexschläuche an, die neben einer flexiblen Verbindung zwischen Gerät und Kanalsystem auch Geräusche vom Gerät zum Kanalsystem dämpfen.
- Seite 32 Abluft Die Abluftventile werden in den feuchtigkeitserzeugenden Räumen montiert und dort strategisch platziert, wo sie Feuchtigkeit am besten absaugen können. Feuchtigkeitserzeugende erzeugende Räume: • Bad • WC • Küche • Waschraum Zuluft Die Einblasventile werden im Aufenthaltsraum montiert und strategisch platziert, sodass sie möglichst wenig stören.
-
Seite 33: Ausgleich
VPL15 Top M2 (Deutsch) BY NILAN Ausgleich Wichtige Information ACHTUNG Damit das Lüftungssystem optimal läuft, ist es wichtig, dass es richtig eingestellt ist. Es wird empfohlen, dass dies von Fachleuten durchgeführt wird. Es ist wichtig, die gesamte Zuluft und die gesamte Abluft zu messen. Das System muss ein Mindestmaß... - Seite 35 VPL15 Top M2 (Deutsch) BY NILAN...
