Elektrische Montage
Sicherheit
ACHTUNG
Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen
auszuführen.
ACHTUNG
Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden.
ACHTUNG
Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden.

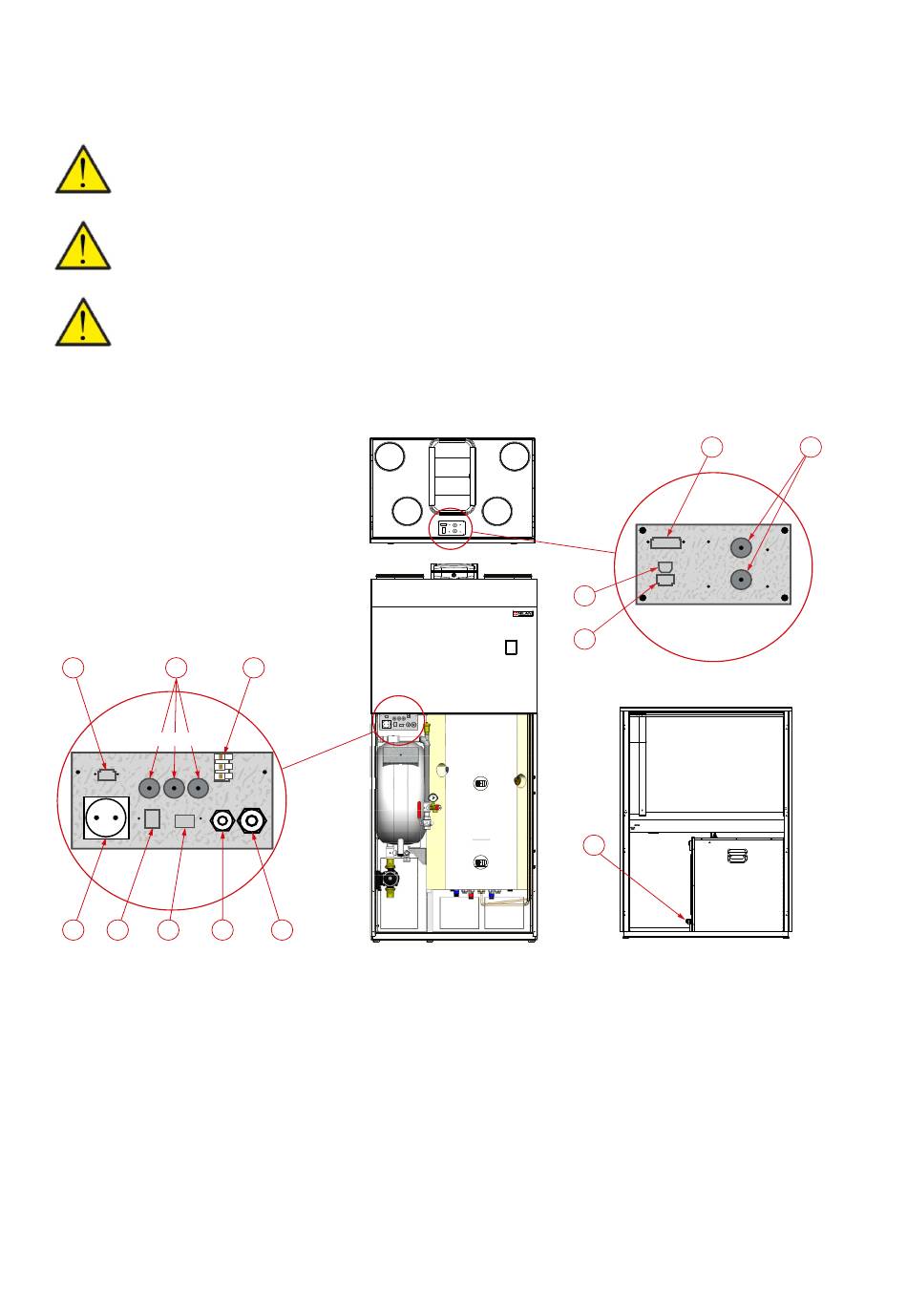

Anschluss Übersicht
4
2
a
b
c
1
5
6
7
1. Steckdose (Stromversorgung) 230V für Compact P2
2. Tülle (a: Übertragungskabel zwischen Innenteil und Compact P2, b: Sensor T18 für Pufferspeicher, c: 3-Wege-Ventil für SHW-
Behälter)
3. Lüsterklemme zur steuerung von Heizung/Kühlung (HEAT+COM: Wärmesteuerung. COM+COOL: Kühlungssteuerung)
4. Kommunikationskabel für das Außenteil der AIR Wärmepumpe (RJ45)
5. RJ45 Buchse für T21, T22 und Anode im SHW-Behälter
6. Buchse für elektrische Zusatzheizung im SHW-Behälter
7. Versorgungskabel für elektrische Zusatzheizung in Pufferspeicher
8. Stromanschlusskabel für das Innenteil der AIR-Wärmepumpe + Compact
9. Stromanschlusskabel für das Außenteil der AIR Wärmepumpe
10. Anschluss für LAN-Kabel für den Internet-Router des Benutzers
11. Anschluss an PC durch USB-Kabel
12. 8-polige Buchse mit Anschlussmöglichkeit von Zubehör (der 8-polige Stecker befindet sich zusammen mit den Anleitungen)
13. Kabelverschraubungen für externe Stromanschlüsse, die in den Klemmreihen an der Unterseite der Metallplatte montiert wer-
den.
3
8
11
10
9
22
12
13
