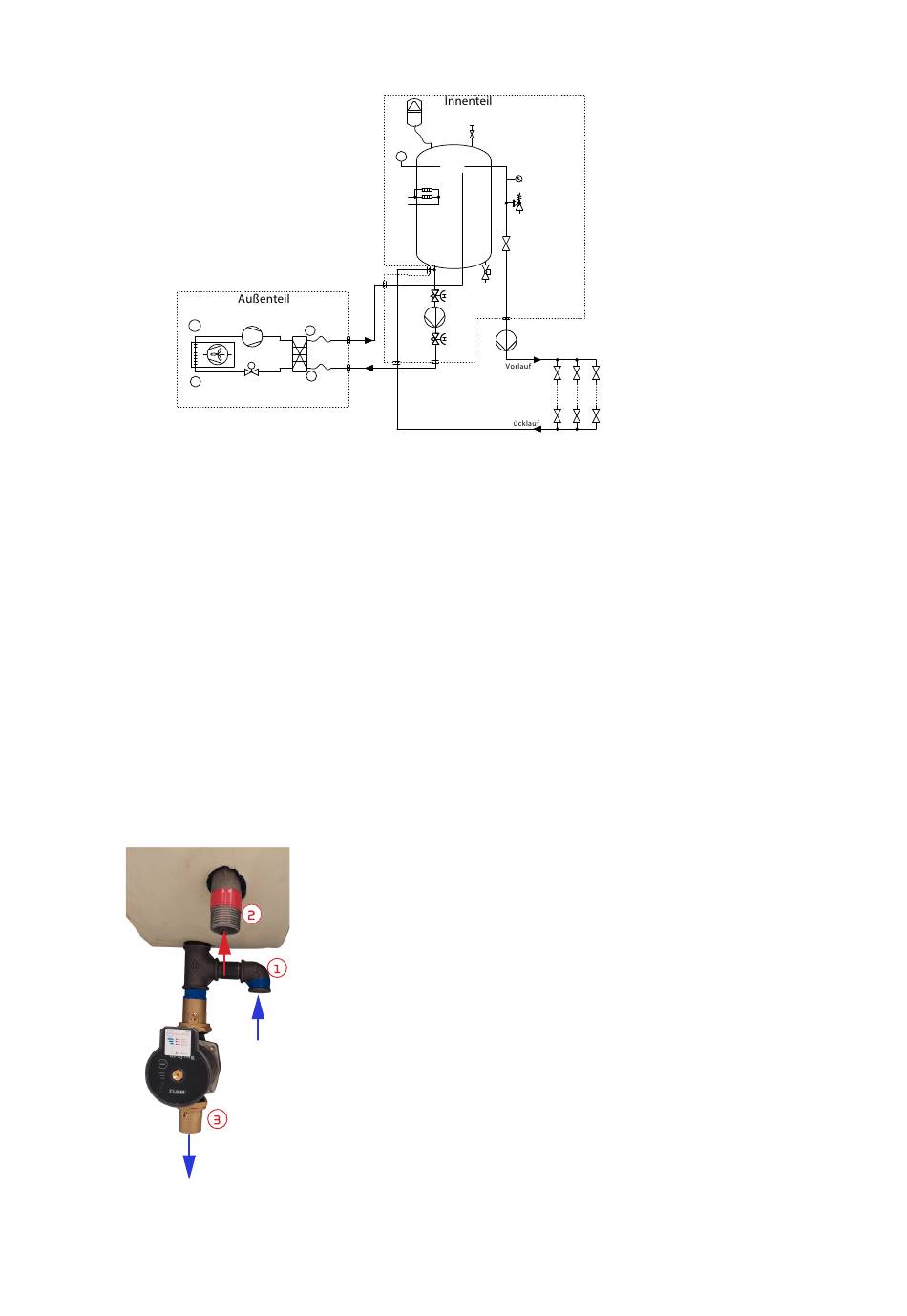

Rohrleitungsplan
14
15
* Alles innerhalb der gestrichelten Linien ist im Nilan Lieferung inbegriffen.
1. Anschluss (AIR6: 3/4" , AIR9: 1")
2. Sperrventil
3. Schmutzfilter mit Sperrventil
4. Elektrische Zusatzheizung (2 kW + 3 kW)
5. Temperatursensor T18 Pufferspeicher
6. Flexschlauch 10 mm
7. Automatische Entlüftung
8. Ausdehnungsgefäß 10 Liter
9. Manometer 0-4 Bar
Rohrleitungen
16
TI
1
TI
1
TI
17
TI
2
1
3
8
7
6
5
TI
9
4
10
3
13
2
11
2
12
R
10. Sicherheitsventil 2,5 bar
11. P1 Umwälzpumpe 130 mm
12. P2 Umwälzpumpe, Zentralheizung Kreis (nicht Nilan Liefe-
rung)
13. Kfe hahn 1/2"
14. Temperatursensor T23 Verdampfer
15. Temperatursensor T20 Außentemperatur
16. Temperatursensor T17 nach Kondensator
17. Temperatursensor T16 vor Kondensator
1. Rücklauf Heizkörper/ Fußbodenheizung, 3/4".
2. Rücklauf Außenteil 1".
3. Vorlauf Außenteil, 1".
