Stromanschluss Gerät
Stromversorgung
WARNUNG
Das Netzteil wird mit einem Sicherheitsschalter an eine 230V Steckdose angeschlossen.
Es ist wichtig, dass das Gerät erdverbunden ist.
Das Lüftungsgerät wird mit einem EU Schuko Stecker für die
230 V Stromversorgung geliefert.
Dies bedeutet: Wenn Sie keine Schuko Buchse mit seitlicher
Erdung oder Stifterdung installiert haben, muss ein Adapter
Schuko Stecker mit Stifterdung verwendet werden.
Dieser Schuko Adapter kann an den Schuko Stecker des
Gerätes und dann an eine geerdete Steckdose angeschlossen
werden, um sicherzustellen, dass das Gerät geerdet ist.

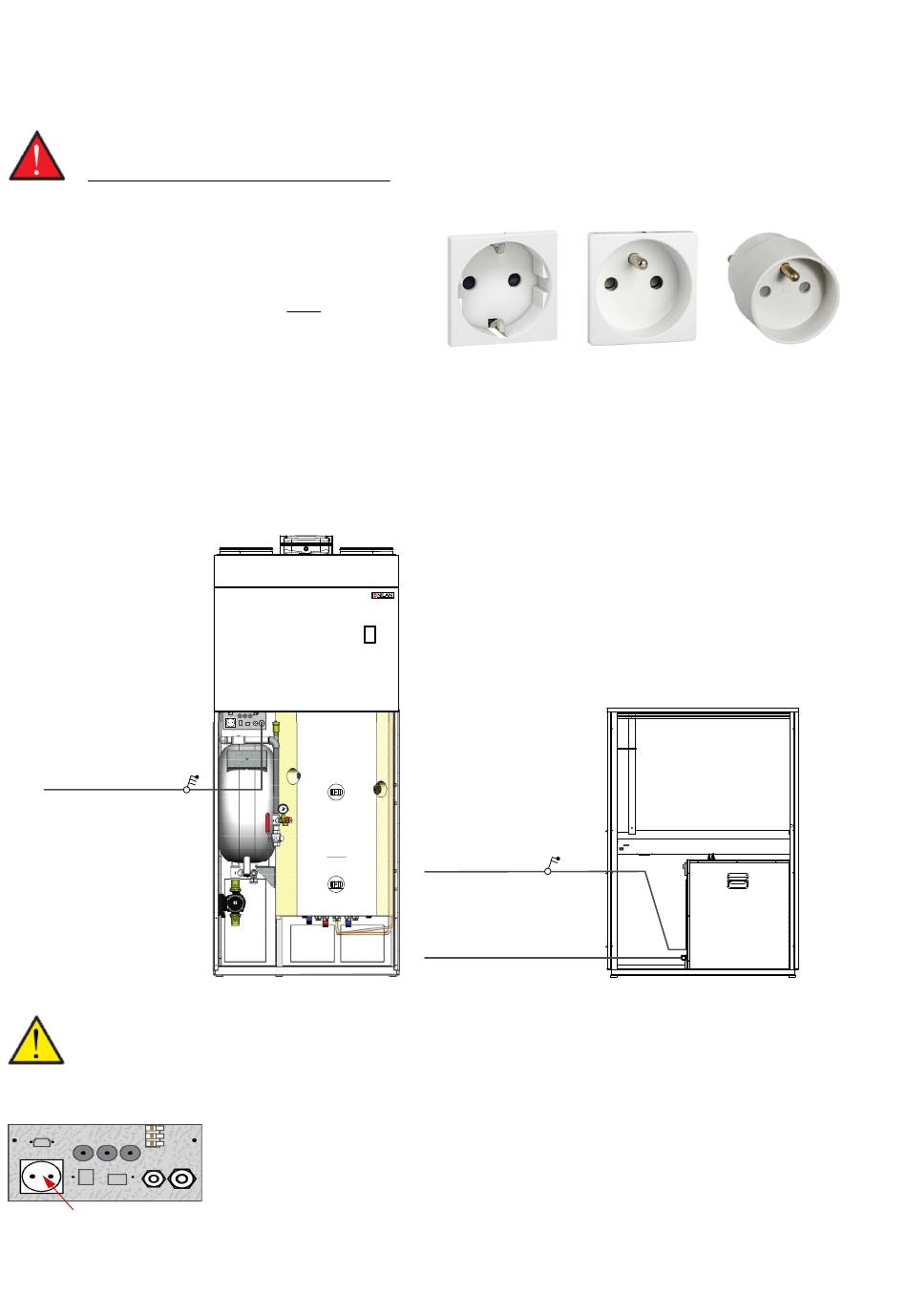

Compact P2 AIR
Wärmepumpe AIR Innenteil
Ein Stromanschluss
des ganzes Gerät:
3 x 400V, N, Erde, 16 A
Sicherheitsschalter
ACHTUNG
Aufgrund der Gefahr von Fehlern durch induktiven Einfluss muss das Kommunikationskabel in einem separaten Rohr
mit einem Mindestabstand von 100 mm zu anderen stromführenden Kabeln verlegt werden.
Stromanschluss für Compact P2, Lüftung und Warmwasser
Dieser Stromanschluss über die Schuko Stecker ermöglicht die getrennte Messung des Stromver-
brauchs der Lüftung sowie die Möglichkeit, dass der Warmwasserteil nicht den gleichen Anschluss
wie die Wärmepumpe hat.
Schuko Buchse mit
seitlicher Erdung
Wärmepumpe AIR Außenteil
230V 50Hz 16A
Sicherheitsschalter
20 m Kommunikationskabel mit
Steckverbindung zum Innenteil
23
Schuko Buchse mit
Beispiel eines
Stifterdung
Adapter Schuko
Steckers mit Stif-
terdung
