Schließringbolzen setzen
1. Wählen Sie den für Ihre Anwendung
passenden Schließringbolzen aus.
2. Achten Sie darauf, dass das Werkzeug
und der montierte Zugkopf so einges-
tellt sind, dass die Anforderungen des
gewählten Schließringbolzensystems
erfüllt werden.

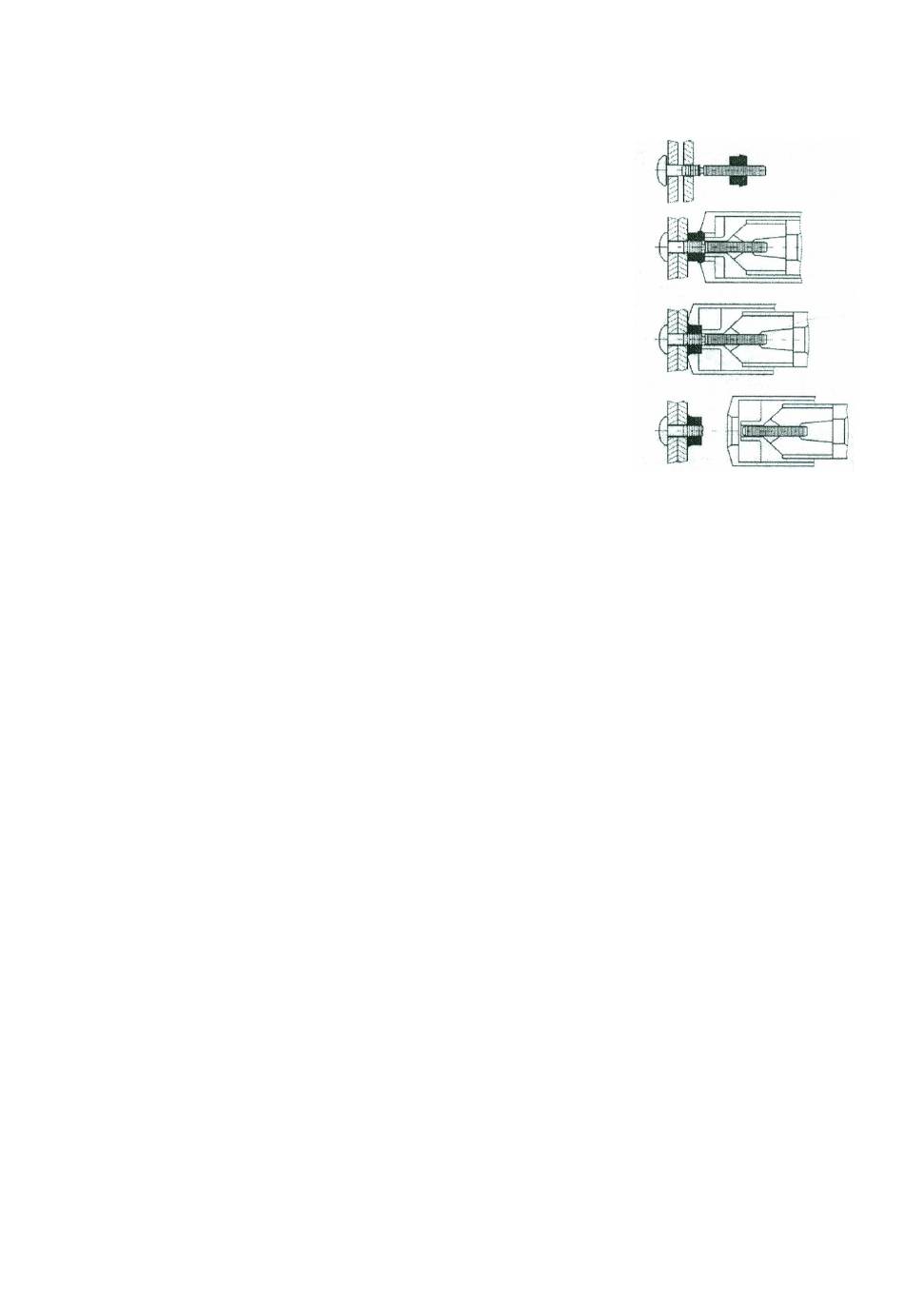

3. Setzen Sie den Schließringbolzen (von
hinten) in die vorbereitete Bohrung.
Auf der anderen Seite schieben Sie
den Schließring über das Zugteil des
Bolzens. (1)
4. Schieben Sie den Zugkopf des Nie-
twerkzeugs über das Abrissteil des
Bolzens, bis der Schließring fest gegen
die Rückseite des Bauteils drückt. (2)
Achten Sie darauf, dass der Kopf des
Schließringbolzens auf der anderen
Seite des Bauteils noch Kontakt zu
dessen Oberfläche hat.
5. Betätigen Sie den Drücker und halten
Sie ihn bis zum Abschluss des Nie-
tvorgangs gedrückt.
— Die Spannbacken fassen das Abriss-
teil und ziehen den Bolzen. (3)
— Die Vordere Hülse bewegt sich nach
vorn in Richtung Bauteil, baut die
Klemmkraft auf, verformt den
Schließring und reißt das Abrissteil
am Ende des Vorgangs ab. (4)
6. Lassen Sie den Drücker wieder los.
Titgemeyer / 10344DE0924 / 1
RL75-2 /
Betriebsanleitung
1
2
3
4
9
