RL75-2 /
Betriebsanleitung
Weitere Schritte zur Erstmontage von
Howmet Zugköpfen Typen
99-3003L (Artikel-Nr. 371691000),
99-3006L (Artikel-Nr. 371693000),
99-1456L (Artikel-Nr. 371696000),
99-1477UKL (Artikel-Nr. 371990000),
99-3303L (Artikel-Nr. 371694000) und
99-3305L (Artikel-Nr. 371695000):
— Beachten Sie die den Zugköpfen bei-
liegenden Zeichnungen und Instruktio-
nen und treffen Sie ggf. die Auswahl
passender Mundstücke.

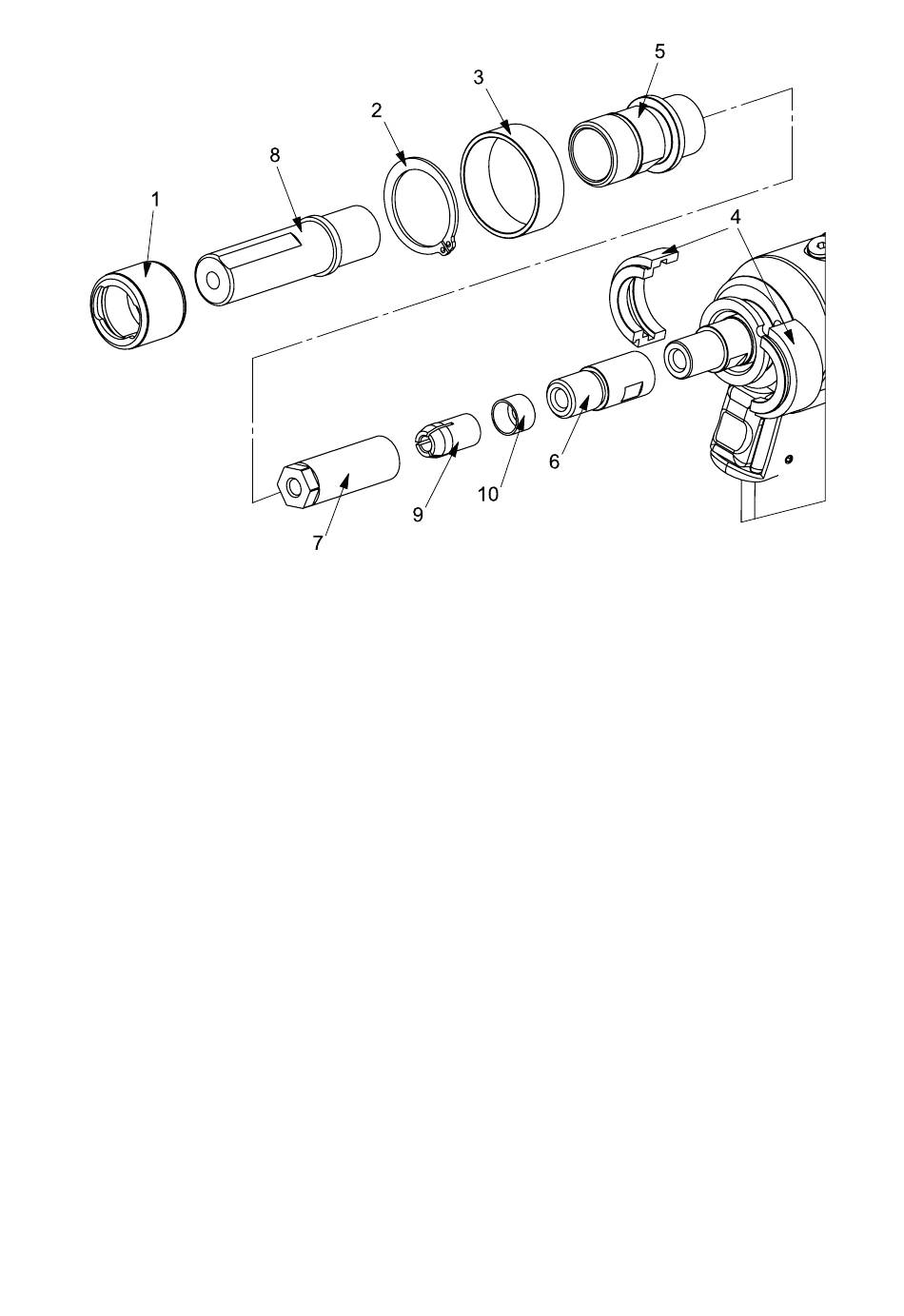

— Beachten Sie die Abbildung 2.
— Montieren Sie das Klemmbacken-
gehäuse (7) direkt auf den Adapter
(6). Achten Sie auf die korrekte Lage
der Klemmbacken (9) und ggf. des
Stützringes (10) oder Federn und
Klemmbackenschieber abhängig vom
16
verwendeten Zugkopf. Ein eventuell
mit dem Zugkopf gelieferter und am
Klemmbackengehäuse vormontierter
Adapter muss entfernt werden und
wird nicht verwendet. Das Anzugmo-
ment sollte x Nm nicht unterschreiten.
Halten sie dazu an der Schlüsselfläche
des Adapters (6) gegen.
— Montieren Sie Abstandhalter (5),
Klemmschalen (4), Überwurf (3) sowie
den Sicherungsring (2).
— Montieren Sie die Zugkopfhülse
(8) und fixieren Sie diese mit der
Überwurfmutter (1).
— Schließen Sie das Gerät an die Druc-
kluftversorgung an und prüfen sie die
Freigängigkeit der montierten Kompo-
nenten bei einem Leerhub.
Titgemeyer / 10344DE0924 / 1
