RL75-2 /
Betriebsanleitung
Weitere Schritte zur Erstmontage des
Zugkopfes
87-0294 (Artikel-Nr. 385150870):
— Verwenden Sie den Adapter 87-0817.
(Artikel-Nr. 385051870)
— Verwahren sie die zum Nietgerät zuge-
hörigen und hier nicht benötigten Teile
des Howmet Adapters (1), (5) und (6).

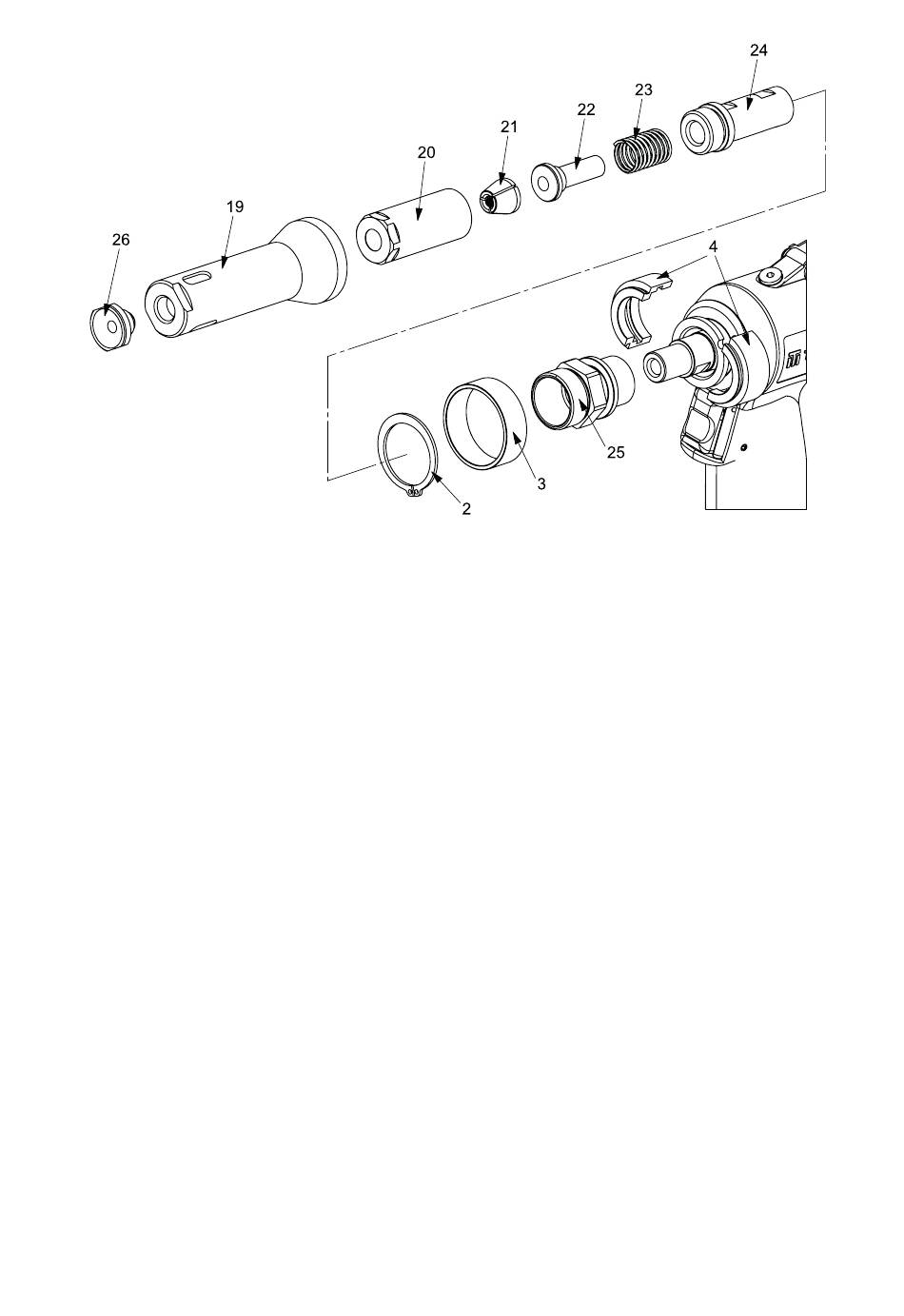

— Beachten Sie die Abbildung 4.
— Der im Zugkopfset enthaltene Gewin-
deadapter sowie der am Klemmbacken-
gehäuse vormontierte kurze Zugadap-
ter werden für diese Montage nicht
benötigt.
— Stecken Sie den Abstandhalter (25) auf
das Nietgerät, jedoch befestigen Sie
diesen noch nicht.
— Montieren Sie den Zugadapter (24)
handfest direkt auf den Kolben des
Werkzeuges. Zum Erreichen der Schlüs-
18
selflächen ziehen Sie den Adapter (24)
wieder etwas ab. Das Anzugmoment
sollte x Nm nicht unterschreiten.
— Montieren Sie Abstandhalter (25), Klem-
mschalen (4), Überwurf (3) sowie den
Sicherungsring (2).
— Montieren Sie das Klemmbackengehäu-
se (20) auf den Adapter (24). Achten Sie
auf die korrekte Lage der Klemmbacken
(21), Klemmbackenschieber (22) und
Feder (23). Das Anzugmoment sollte x
Nm nicht unterschreiten.
— Montieren Sie die vordere Hülse (19).
— Schließen Sie das Gerät an die Druckluf-
tversorgung an und prüfen sie die Frei-
gängigkeit der montierten Komponenten
bei einem Leerhub.
Titgemeyer / 10344DE0924 / 1
