- Seite 1 Befestigungstechnik Nietwerkzeug ® TIOS Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ............Warnungen, Hinweise und Handlungsabschnitte in der Betriebsanleitung ............Kennzeichnungen auf dem Nietwerkzeug ......Hinweise zur Sicherheit ............. Grundsätzliche Voraussetzungen im Umgang mit dem Nietwerkzeug ............® Lärm- und Vibrationswerte an der TIOS 220...... 10 Beschreibung des Nietwerkzeuges ........11 Benötigtes Werkzeug............ - Seite 3 Nietwerkzeug warten ............20 Hydraulik entlüften, Hydrauliköl einfüllen......20 Spannbacken wechseln............22 Zwischenstück einstellen ............24 Tabelle für Anziehdrehmomente ........... 25 Nietwerkzeug pflegen und reinigen ........26 Wartungsintervalle.............. 27 Problemdiagnose..............28 Nietwerkzeug entsorgen ............ 31 Technische Daten ............... 31 Garantie ................32 Stückliste ................
-
Seite 4: Hinweise Zur Anleitung
Hinweis Der Gesetzgeber schreibt vor, dass der Anwender geschult sein muss im Gebrauch mit druckluftbetriebenen Nietwerkzeugen. Auf Wunsch können Schulungen bei TITGEMEYER in Osnabrück oder direkt beim Kunden durchgeführt werden. Stand der Technik Dieses Nietwerkzeug entspricht dem aktuellen Stand der Technik. -
Seite 5: Warnungen, Hinweise Und Handlungsabschnitte In Der Betriebsanleitung
Hinweise zur Anleitung Warnungen, Hinweise und Handlungsabschnitte in der Betriebsanleitung Befolgen Sie die Hinweise und Sicherheitsangaben. In dieser Betriebsanleitung sind einige Abschnitte durch Bildzeichen hervorgehoben. Prägen Sie sich die Bildzeichen und ihre Bedeutung gut ein: Vorsicht Verletzungsgefahr! Dieses Zeichen weist auf eine Gefahr hin. Achtung Materialschaden! Dieses Zeichen weist auf eine Handlung hin, die einen Schaden am Nietwerkzeug oder am Werkstück verur- sachen kann. -
Seite 6: Kennzeichnungen Auf Dem Nietwerkzeug
Hinweise zur Anleitung Kennzeichnungen auf dem Nietwerkzeug Dieses Piktogramm weist Sie darauf hin, dass Sie vor Inbetriebnahme des Nietwerkzeuges die Betriebsanleitung gelesen haben müssen. A Typenbezeichnung B Serien-Nummer TI OS 22 0 C CE-Kennzeichnung D Hinweis auf das Lesen der Betriebsanleitung E TÜV-Mark F Hersteller sowie die Angabe des maximalen Betriebsdruckes G Lieferant... -
Seite 7: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Das Nietwerkzeug ist ausschließlich für das Setzen von Blindniete vorgesehen. ® Das Nietwerkzeug TIOS 220 ist für die Verarbeitung von Blindniete mit einem Nietschaftdurchmesser von 2,4 bis 5,0 mm ausgelegt. Dieses Nietwerkzeug ist ausschließlich als Handgerät zu verwenden! Für jede Änderung am Nietwerkzeug ist der Kunde ausschließlich verantwortlich! Unsachgemäßer Gebrauch... -
Seite 8: Grundsätzliche Voraussetzungen Im Umgang Mit Dem Nietwerkzeug
Hinweise zur Sicherheit Grundsätzliche Voraussetzungen im Umgang mit dem Niet- werkzeug Vorsicht Betätigen Sie das Nietwerkzeug nicht, während es auf Perso- nen gerichtet ist. Beachten Sie die in den jeweiligen Ländern gültigen Unfallver- hütungsvorschriften. Ausschließlich Armaturen und Schläuche, die für den Betriebs- druck zugelassen sind, verwenden. - Seite 9 Wartungs- und Reparaturarbeiten, die nicht in dieser Betriebsanleitung beschrieben werden, dürfen nur von ausgebildetem Fachpersonal nach erfolgter Schulung durch TITGEMEYER anhand der zusätzlich bestehen- den Serviceanleitung durchgeführt werden. Für weitere Informationen zu Serviceanleitungen und Schulungen siehe Adresse auf Seite 34.
-
Seite 10: Lärm- Und Vibrationswerte An Der Tios ® 220
Hinweise zur Sicherheit ® Lärm- und Vibrationswerte an der TIOS Lärmwert Der Emissionsschalldruckpegel am Arbeitsplatz beträgt L <70dB(A) gemäß ISO 10843 und DIN EN ISO 3744. Vibrationswert Der Effektivwert der bewerteten Beschleunigung am Handgriff, gemessen nach ISO/FDIS 8662-11, beträgt a <2,5m/s... -
Seite 11: Beschreibung Des Nietwerkzeuges

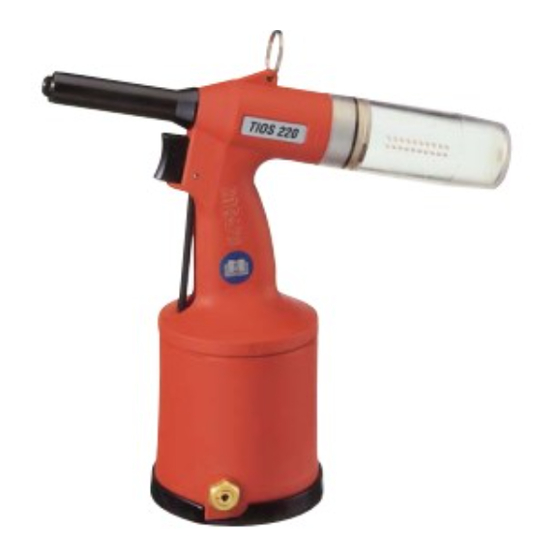

Beschreibung des Nietwerkzeuges ® Das Nietwerkzeug TIOS 220 wird pneumatisch-hydraulisch angetrieben. Es besteht aus den folgenden bedienrelevanten Bauteilen: Mundstücke Mundstücke für Blindniete - (schwarz brüniert) - sind im Boden des Gehäuses eingeschraubt Vordere Hülse verdeckt Zwischenstück und Spannhülse Hydraulik- Im Gehäuse befinden sich die gehäuse Pneumatik- und Hydraulikeinheit Stiftsicherung... - Seite 12 Beschreibung des Nietwerkzeuges Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen, da sonst Hydrauliköl ausläuft. Zylinder- Verschluss für Hydraulikölsystem schraube O-Ring Dichtung für Hydraulikölsystem Sicherheitsventil (Messing) Bei zu hohem Druck (ab ca.
-
Seite 13: Benötigtes Werkzeug
Benötigte Werkzeuge Folgendes Werkzeug benötigen Sie für alle Einstell-, Pflege- und War- tungsarbeiten. Das Werkzeug (23, 24) können Sie bestellen. Werkzeug SW16 SW11 — Innensechskantschlüssel SW4 (23) SW15 SW17 — Rohrsteckschlüssel SW11 (24) — Maulschlüssel SW11, SW15 (2x), SW16, SW17 —... -
Seite 14: Nietwerkzeug Vorbereiten Und Anschließen
Nietwerkzeug vorbereiten und anschließen Beipackzettel Die von Ihnen bestellten Komponenten werden auf dem in der Ver- packung liegenden Beipackzettel gekennzeichnet. Hinweis Prüfen Sie den Verpackungsinhalt anhand des Beipackzettels auf Vollständigkeit Prüfen Sie in jedem Fall das Nietwerkzeug vor jedem Arbeitsbeginn optisch: —... - Seite 15 Nietwerkzeug vorbereiten und anschließen Hinweis Je nach Art der Druckluftanschlüsse kann es erforderlich sein, einen anderen Druckluftanschluss als den mitgelieferten an das Nietwerkzeug anzuschließen. Sie benötigen dafür einen An- schluss mit einem 1/4" Rohrgewinde gemäß DIN ISO 228. Achtung Materialschaden durch Druckluft! Die Druckluft muss gemäß...
- Seite 16 Nietwerkzeug vorbereiten und anschließen Hinweis Sie können Mundstücke für Nietschaftdurchmesser von 2,4 bis 5,0 mm verwenden Hinweis Bevor Sie mit dem Nieten anfangen, kontrollieren Sie, ob das passende Mundstück (1) eingeschraubt ist. Wenn nicht, müssen Sie das passende Mundstück (1) auswechseln. •...
-
Seite 17: Nietwerkzeug Bedienen
Nietwerkzeug bedienen Vorsicht Verletzungsgefahr durch abspringenden Nietkopf! Überprüfen Sie das Nietwerkzeug deshalb ohne Blindniet. Tragen Sie eine Schutzbrille. • Druckluftversorgung (6 bar) an das Nietwerkzeug anschließen. • Nietwerkzeug vor Arbeitsbeginn prüfen, indem Sie die Drücker (12) und (13) betätigen. Vorsicht Verletzungsgefahr durch unkontrollierten Austritt des Nietdor- nes! Verwenden Sie nur einen unbeschädigten Nietdornauf- fangbehälter und achten Sie auf dessen korrekten Sitz (eingerastete Arretierungsnase (4.1) an der Stift-... -
Seite 18: Blindniete Setzen
Nietwerkzeug bedienen Blindniete setzen Was Sie beachten müssen Achtung Materialschaden! Nietwerkzeug immer im rechten Winkel (90°) auf die zu nietende Werkstückoberfläche aufsetzen. Ein schräger Sitz führt zu fehlerhafter Nietung. Hinweis Die Größe der Bohrung (d1) und des Klemmbereiches (K) den Angaben des Nietherstellers entnehmen •... -
Seite 19: Mundstück Wechseln
Nietwerkzeug bedienen Mundstück wechseln Sie können das Nietwerkzeug zur Verarbeitung von Blindniete unter- schiedlicher Größe (Nietschaftdurchmesser 2,4 bis 5,0 mm) umrüsten, indem Sie nur das Mundstück wechseln. Hinweis Bei festsitzendem Mundstück (1) eventuell Nietwerkzeug in einen Schraubstock einspannen und Mundstück lösen. Wenn Sie das Nietwerkzeug in einen Schraubstock einspannen, setzen Sie ein weiches Zwischenmaterial ein (Alu/ Holz). -
Seite 20: Nietwerkzeug Warten
Nietwerkzeug warten Vorsicht Verletzungsgefahr durch unsachgemäße Behandlung! Instand- haltung, Wartung und Pflege von Nietwerkzeugen sind fachgerecht auszuführen. Nach den Arbeiten darf bei bestimmungsgemäßem Gebrauch keine Gefahr für den Bedie- ner bestehen. Der Bediener darf nur die hier be- schriebenen Arbeiten durchführen. Hydraulik entlüften, Hydrauliköl einfüllen Eine Entlüftung des Hydrauliksystems oder eine Nachfüllung von Hydrau- liköl ist notwendig:... - Seite 21 Nietwerkzeug warten • Nietwerkzeug vorsichtig schräg nach vorn neigen und fixieren, z. B. in einem Schraubstock (wie im Bild dargestellt). Diese Position ist wichtig, damit eventuell eingeschlossene Luft entweichen kann (Hydraulik entlüften). Achtung Umweltschaden! Immer einen ausreichenden Ölauffang- behälter benutzen. Beachten Sie immer alle landesüblichen Umweltschutzgesetze.
-
Seite 22: Spannbacken Wechseln
Nietwerkzeug warten Spannbacken wechseln Die Spannbacken unterliegen einer mechanischen Abnutzung und müssen ersetzt werden, sobald der Nietdorn nicht mehr gegriffen wird. • Druckluftanschluss lösen. Vorsicht Verletzungsgefahr durch Quetschen und Abscheren bei unbe- absichtigtem Arbeitshub! Immer Druckluftanschluss lösen, bevor Sie die Vordere Hülse (2) abschrauben. Achtung Materialschaden! O-Ring (19) nicht beschädigen. - Seite 23 Nietwerkzeug warten • Nietwerkzeug senkrecht halten, Zwischenstück (18) zeigt nach unten. • Spannhülse (14) komplett mit eingelegten Spannbacken, Führungshülse und Druckfeder in das Zwischenstück einführen. • Spannhülse (14) vorsichtig von Hand - gegen den Federdruck der Druckfeder - in das Zwischenstück (18) einschrauben. •...
-
Seite 24: Zwischenstück Einstellen
Nietwerkzeug warten Zwischenstück einstellen Damit das Nietwerkzeug einen ausreichenden Hub ausführt, muss der Abstand zwischen Spannhülse (14) und Gehäuse (3) korrekt eingestellt sein. • Druckluftanschluss lösen. Vorsicht Verletzungsgefahr durch Quetschen und Abscheren bei unbe- absichtigtem Arbeitshub! Immer Druckluftanschluss lösen, bevor Sie die Vordere Hülse (2) abschrauben. Achtung Materialschaden! O-Ring (19) nicht beschädigen. -
Seite 25: Tabelle Für Anziehdrehmomente
Nietwerkzeug warten Tabelle für Anziehdrehmomente In der folgenden Tabelle finden Sie die Werte zu den Anziehdrehmomen- ten, die Sie für die angegebenen Verschraubungen einhalten müssen. Pos. Benennung Gewinde Anziehdrehmoment MA in Nm Mundstück Metrisch M8 Vordere Hülse Metrisch M21x1 Zylinderschraube Metrisch M6 Sicherheitsventil Withworth-Rohr-... -
Seite 26: Nietwerkzeug Pflegen Und Reinigen
Nietwerkzeug pflegen und reinigen Vorsicht Verletzungsgefahr durch unsachgemäße Behandlung! Instand- haltung, Wartung und Pflege von Nietwerkzeugen sind fachgerecht auszuführen. Nach den Arbeiten darf bei bestimmungsgemäßem Gebrauch keine Gefahr für den Bedie- ner bestehen. Der Bediener darf nur die hier beschriebenen Arbeiten durchführen. Verletzungsgefahr durch Herunterfallen des Nietwerkzeuges! Hydraulikgehäuse stets trocken, sauber und frei von Öl und Fett halten. -
Seite 27: Wartungsintervalle
Wartungsintervalle Wie? Wer? Bemerkung Intervall Tätigkeit Sichtkontrolle Bediener täglich vor Gebrauch Kontrolle auf Rissbil- dung Sichtkontrolle Bediener Bei Bedarf Mundstück täglich vor Gebrauch Mundstück auf Niet- ersetzen durchmesser und Ver- schleiß kontrollieren Funktionskontrolle Bediener Bei Bedarf Spannbacken täglich vor Gebrauch Kontrolle der Spann- reinigen oder auswechseln backen... -
Seite 28: Problemdiagnose
Problemdiagnose Arbeiten, die von dem Bediener durchgeführt werden dürfen, sind mit dem Buchstaben B gekennzeichnet. Arbeiten, die ausschließlich von Fachpersonal durchgeführt werden dür- fen, sind mit dem Buchstaben F gekennzeichnet. Vorsicht Unfallgefahr! In jedem Fall, bis zur Klärung der Störungsursa- che, den Druckluftanschluss trennen. - Seite 29 Problemdiagnose Störungen Ursache Abhilfe Blindniet wird nicht vernietet Druckluftleistung zu gering (B) Druckluftzufuhr kontrollieren (B) Druckluft an der Wartungseinheit auf max. 7 bar einstellen Spannbacken sind verschmutzt (B) Spannbacken reinigen Spannbacken sind verschlissen (B) Spannbacken wechseln (siehe „Nietwerkzeug warten“) Spannhülse und Zwischenstück lose (B) Verschraubung festziehen (siehe „Nietwerkzeug warten“) Hubverlust durch Ölmangel...
- Seite 30 Problemdiagnose Störungen Ursache Abhilfe Nietdorn wird nicht abge- Druckluftleistung zu gering (B) Druckluftzufuhr kontrollieren saugt (B) Druckluft an der Wartungseinheit auf 6 bar einstellen (F) Wenn Betriebsdruck O.K., Nietwerkzeug der Instandsetzung zuführen X-Maß zu klein (B) X-Maß neu einstellen (siehe „Zwischenstück einstellen“) Sicherheitsventil bläst ab (B) Drucklufteinstellung kontrollieren Sicherheitsventil nicht fest...
-
Seite 31: Nietwerkzeug Entsorgen
Nietwerkzeug entsorgen Beachten Sie, dass Hydrauliköl im Nietwerkzeug ist. Entsorgen Sie es bitte umweltgerecht. Das Nietwerkzeug senden Sie in der Originalverpackung, falls vorhanden, an den Hersteller zurück. Technische Daten ® Nietwerkzeugtyp: TIOS Höhe: 260 mm Breite: 280 mm Gewicht: 1,6 kg Betriebsdruck: 5-7 bar Druckluftanschluss... -
Seite 32: Garantie
Garantie Über die gesetzliche Gewährleistung (6 Monate) hinaus leistet die Firma TITGEMEYER eine zusätzliche Garantie von 6 Monaten ab Kaufdatum (Nachweis per Rechnung). Von der Garantie sind folgende Verschleißteile ausgeschlossen: — Spannbacken (15) — Mundstück (1) — Zylinderschraube (7) mit O-Ring (8) —... -
Seite 33: Stückliste
Stückliste Hinweis Geben Sie bei jeder Bestellung die Bezeichnung und die GFB-Nr. an Pos. Stück Bezeichnung GFB-Nr. Nietwerkzeug komplett 431 450 250 15 16 Mundstück 2,4 mm 431 451 Mundstück 3,0 mm 431 303 Mundstück 4,0 mm 431 304 Mundstück 5,0 mm 431 305 Vordere Hülse 431 456... - Seite 34 Auf Wunsch ist die Vordere Hülse (2) in anderen Abmessungen lieferbar Wenn Sie Probleme haben, Ersatzteile bestellen wollen oder sich über Serviceanleitungen und Schulungen informieren möchten: Gebr. TITGEMEYER GmbH & Co. KG Hannoversche Straße 97 49084 Osnabrück Telefon: +49 5 41 5822-0 Telefax: +49 5 41 5822-491...
- Seite 36 ® TIOS Eingetragenes Warenzeichen von TITGEMEYER Gesellschaft für Befestigungstechnik Gesellschaft für Befestigungstechnik GEBR. TITGEMEYER GmbH & Co. KG Hannoversche Straße 97 . 49084 Osnabrück Postfach 43 09 . 49033 Osnabrück Befestigungstechnik Tel. +49 (0)5 41/58 22-0 . Fax +49 (0)5 41/58 22-491...
- Seite 37 ® Beipackzettel für die TIOS Bitte kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit. Es müssen alle mit einem Haken versehenen Teile in der eingetragenen Anzahl vorhanden sein. 1.1-1.4 Hinweis Das Bild zeigt den möglichen Inhalt an GFB-Nr. Pos. Bezeichnung Anzahl vorhanden GFB-Nr.
