Weitere Schritte zur Erstmontage des
Zugkopfes
99-3465 (Artikel-Nr. 371730000):
— Verwenden Sie den Adapter 87-0818
(16) (Artikel-Nr. 385050870)
— Verwahren sie die zum Nietgerät
zugehörigen und hier nicht benötigten
Teile des Howmet Adapters (1) und
(5).
— Beachten Sie die dem Zugkopf beilie-
gende Zeichnung und Instruktion.
— Entfernen Sie den mit dem Zugkopf
mitgelieferten Adapter 124360-D
vom Klemmbackengehäuse. Der mit-
gelieferte Adapter 124453-1-A wird
ebenfalls nicht verwendet.

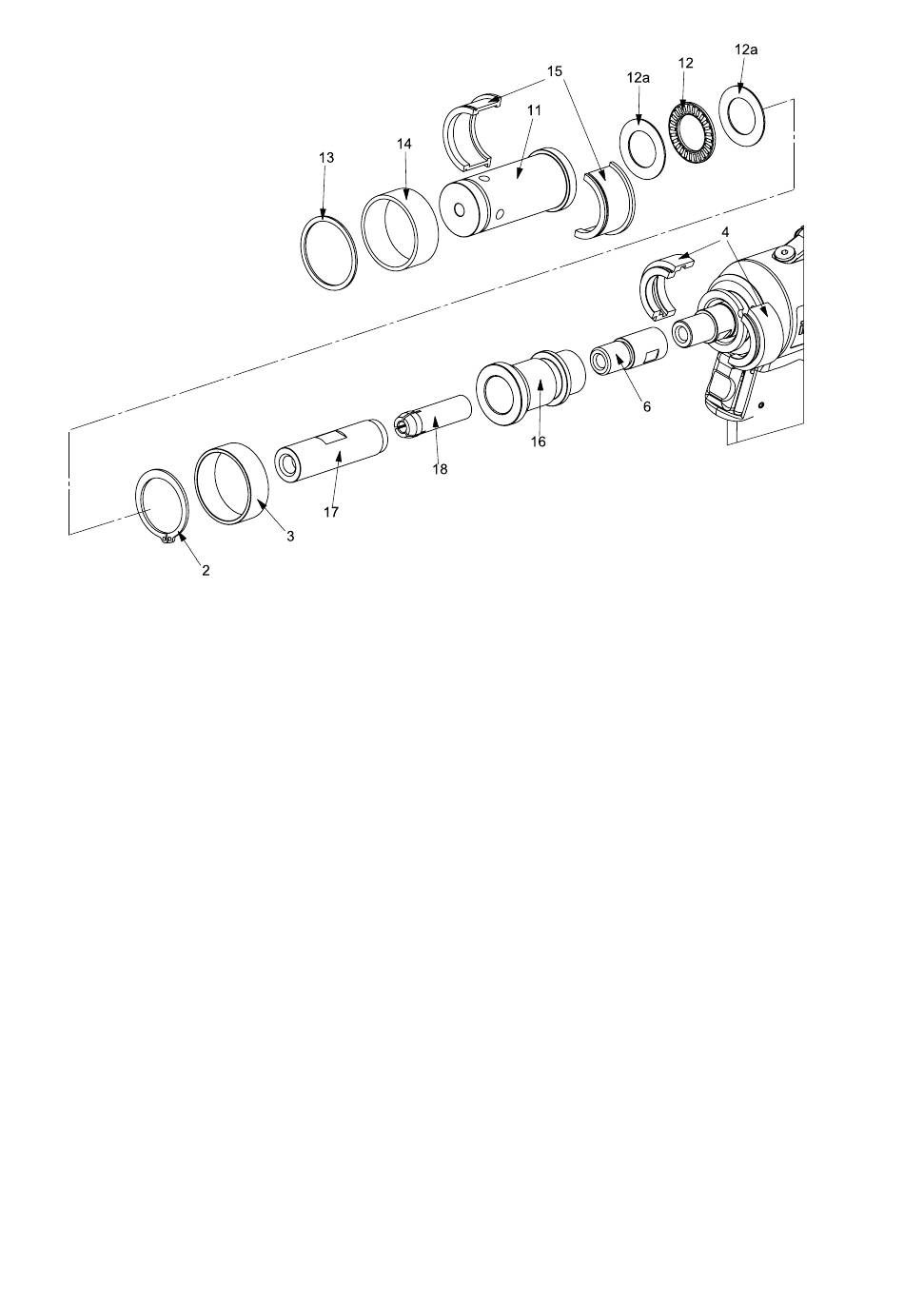

— Beachten Sie die Abbildung 3
— Der Adapter (6) muß auf den Zugkol-
ben montiert sein.
— Setzen Sie den Abstandhalter (16) lose
auf die Aufnahme des Nietgerätes.
Titgemeyer / 10344DE0924 / 1
— Montieren Sie das Klemmbackenge-
häuse (17) direkt auf den Adapter (6).
Achten Sie auf die korrekte Lage der
Klemmbacken (18). Das Anzugmo-
ment sollte x Nm nicht unterschreiten.
Halten sie dazu an der Schlüsselfläche
des Adapters (6) gegen.
— Fixieren Sie den Abstandhalter (16)
mit den Klemmschalen (4), dem
Überwurf (3) sowie den Sicherungs-
ring (2)
— Fügen Sie das Scheiben-Axialla-
gerpaket (12, 12a) zwischen dem
Abstandhalter (16) und der vorderen
Hülse (11) ein und befestigen Sie die
vordere Hülse mit den Klemmschalen
(15), dem Überwurf (14) sowie dem
Sicherungsring (13)
— Schließen Sie das Gerät an die Druc-
kluftversorgung an und prüfen sie die
Freigängigkeit der montierten Kompo-
nenten bei einem Leerhub.
RL75-2 /
Betriebsanleitung
17
