- Seite 1 Werkzeuge / Werkzeuge für Blindniete RL50-2 Nietwerkzeug Betriebsanleitung...
- Seite 2 Betriebsanleitung Inhalt Hinweise zur Bedienung Allgemeine Beschreibung Einsatzbereich Gesundheit und Sicherheit am Arbeitsplatz Sicherheitsmaßnahmen Spezifischer Sicherheitshinweis Grundausstattung des Geräts Gerät in Betrieb nehmen Gerät bedienen Bestimmungsgemäßer Gebrauch Voraussetzungen für Druckluft Gerät lagern Hinweise zum Transport Titgemeyer / 10369DE0924 / 1...
- Seite 3 RL50-2 / Betriebsanleitung Anforderungen an den Bediener Änderungen am Gerät Inspektionsplan Inspektion und Wartung Problemdiagnose Technische Daten Gerät entsorgen Gewährleistung Lieferumfang Sicherheitspiktogramme Konformitätserklärung Titgemeyer / 10369DE0924 / 1...
- Seite 4 RL50-2 / Betriebsanleitung Titgemeyer / 10369DE0924 / 1...

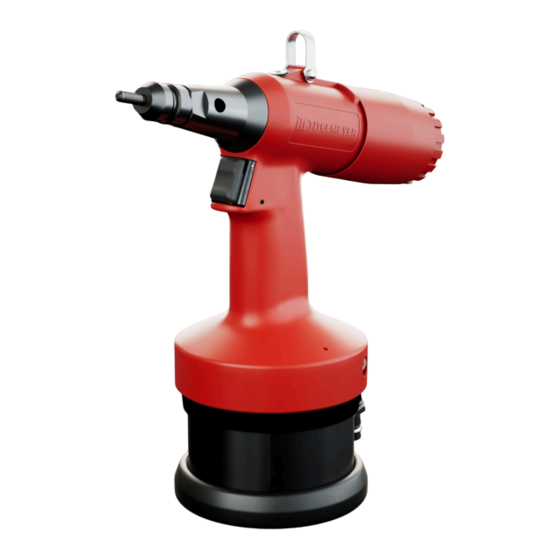

- Seite 5 Edelstahl 2. Allgemeine Beschreibung Einstellung über den Hub Das pneumatisch-hydraulische Hochges- Einstellung über Hub, Zugkraft oder kombiniert chwindigkeitsnietgerät RL50-2 ist für das präzise Setzen von Blindnietmuttern Vor dem Gebrauch dieses Werkzeuges und Blindnietschrauben ausgelegt. Sein muss die Betriebsanleitung gelesen hydropneumatisches System steuert die werden.
- Seite 6 — Verwenden Sie nur Armaturen und repariert werden! Schläuche, die für einen zulässigen Arbeitsdruck von 10 bar (Druckluft) ausgelegt sind. — Bevor Sie irgendwelche Einstellungen vornehmen oder Teile austauschen, trennen Sie das Nietwerkzeug immer von der Druckluftzufuhr. Titgemeyer / 10369DE0924 / 1...
- Seite 7 RL50-2 / Betriebsanleitung — Verwenden Sie die für die jeweiligen 7. Grundausstattung des Geräts Blindnietmutter-/Blindnietschrauben- durchmesser empfohlenen Gewind- Grundausstattung des Werkzeugs RL50-2: dorneorne/Innengewindedorne und 1. Druckluftanschluss Mundstücke. — Tragen Sie stets die vorgeschriebene 2. Einhängeöse 3. Öleinfüllschraube Schutzkleidung. — Wird das Werkzeug nicht verwendet, 4.
- Seite 8 Blindnietmutter vermieden. Darü- erforderliche Minimum hilft, den ber hinaus wird der Prozess schneller Installationszyklus zu beschleunigen, und der Luftverbrauch geringer. den Luftverbrauch zu reduzieren und — Wenn ein Typ von Blindnietmutter in unerwünschte Fehler zu vermeiden. Titgemeyer / 10369DE0924 / 1...
- Seite 9 3 Umdrehungen nach links (gegen den Uhr- der Nietkraft, bis sich die Blindnietmu- zeigersinn) gedreht wird. tter wie gewünscht verformt und die Der Hubeinsteller muss auf minimalen Hub ideale Einstellung für die Nietverbin- eingestellt werden. Um dies zu erreichen, Titgemeyer / 10369DE0924 / 1...
- Seite 10 Größe des Blindseitenwulstes, die Länge ter eingesetzt ist und der Nietdorn sich der Blindnietmutter nach dem Einbau vollständig aus der Blindnietmutter und die Festigkeit der Nietverbindung. herausgedreht hat. Wenn die Nietverbindung den Anforde- — Lassen Sie den Abzug los. Titgemeyer / 10369DE0924 / 1...
- Seite 11 Vorschriften und unter den für das Gerät spezifizierten Bedingungen verwendet werden. Besonders zu beachten sind die Spezifikationen und mögliche Gefahren im Zusammenhang mit dem Gebrauch. — Alle für die Instandhaltung des Werkzeugs erforderlichen Vorkehrun- Titgemeyer / 10369DE0924 / 1...
- Seite 12 Ein festgelaufener Motor kann nicht reklamiert werden. — Der Abstand zwischen Druckluftregler und Nietwerkzeug darf höchstens 3 m betragen. — Die verwendete Versorgungsleitung muss beständig gegenüber Öl und Flüssigkeiten und für die Betriebsbe- dingungen geeignet sein. Titgemeyer / 10369DE0924 / 1...
- Seite 13 °C und 60 % relative Luftfeuchtigkeit. Je weiter der Druck den Luftdruck übersteigt, desto höher sind auch die einzelnen Konzentrationen. 12. Gerät lagern werden. Falls erforderlich, erhalten Sie fachkundigen Rat bei einem Titgemeyer Nach dem ersten Gebrauch Servicecenter. Wenn Sie das Werkzeug nicht mehr verwenden, lagern Sie es bitte in der 13.
- Seite 14 Reparatur und die Verwendung nengewindedorn (5) auf möglichen von fremden Ersatzteilen gelten als un- Verschleiß oder Verschmutzungen sachgemäße konstruktive Änderung des überprüfen, ggf. reinigen und bei Werkzeugs. In diesen Fällen gewährleis- Bedarf schmieren (möglichst Öl/ Titgemeyer / 10369DE0924 / 1...
- Seite 15 Tauschen Sie ihn mithilfe von zwei Sechskantschlüsseln SW10. — Alle Teile auf Verschleiß kontrollie- ren und ggf. austauschen — Ölwechsel durchführen Zum Reinigen des Werkzeugs dürfen keine scharfen Reinigungsmittel oder entzündliche Flüssigkeiten verwendet werden! Überstand Gewindedorn Titgemeyer / 10369DE0924 / 1...
- Seite 16 Messingeinfüllschraube. Dann drehen Sie beide Teile zusammen in die freie Öffnung am Werkzeug ein. — Drücken Sie das Hydrauliköl durch mehrmaliges Betätigen des Sprit- zenkolbens in das Werkzeug. Der Hydraulikkolben bewegt sich dabei vor und zurück. Titgemeyer / 10369DE0924 / 1...
- Seite 17 Hydrauliköl im Werkzeug ist. Falls ja, lassen Sie dieses ab und entsorgen es umweltgerecht. 21. Garantie Titgemeyer GmbH & Co. & KG leistet eine Garantie von 12 Monaten ab dem Kau- fdatum. Verschleißteile (Gewindedorne, Mundstücke, usw.) sind von der Garantie ausgeschlossen.
- Seite 18 RL50-2 / Betriebsanleitung KG garantiert, dass alle Werkzeuge sorg- Garantie. Titgemeyer GmbH & Co. KG haftet fältig verarbeitet sind und bei normalem keinesfalls für irgendwelche Folgeschäden oder besondere Schäden, die auf den Kauf Gebrauch während eines (1) Jahres kei- ne Materialdefekte oder Verarbeitungs- oder die Nutzung dieses Werkzeugs zurüc-...
- Seite 19 Katalognummer: 99-0303:TTA Typennummer: 99030302012021 Das Nietwerkzeug RL50-2 arbeitet nach dem hydro-pneumatischen Hochgeschwindigkeits-Prinzip. Das Werkzeug ist für das präzise Setzen von Blindnietmuttern und Blindnietschrauben konzipiert. Das Gerät verfügt über ein pneumatisches System zum Aufdrehen der Nietmutter auf das Mundstück und zum Abdrehen in verschiedenen Intervallen, mit der Möglichkeit, die Zugkraft einzustellen und den Hub des...
