Demontage der Zugköpfe
— Trennen Sie das Gerät von der Druc-
kluftversorgung.
— Zur Demontage verfahren Sie jewei-
ls in der umgekehrten Reihenfolge.
Achten Sie darauf, dass alle unter
„Erstmontage allgemein" aufgeführten
Teile beim Gerät verbleiben.
Öl nachfüllen
— Bei Hubverlust muss Öl nachgefüllt
werden.
— Achten Sie beim Nachfüllen darauf,
dass kein Schmutz in das Hydrauli-
ksystem gelangt.
— Trennen Sie das Werkzeug von der
Druckluftversorgung.
— Schrauben Sie das Mundstück ab
(siehe „Klemmbacken reinigen oder
austauschen").
Titgemeyer / 10344DE0924 / 1

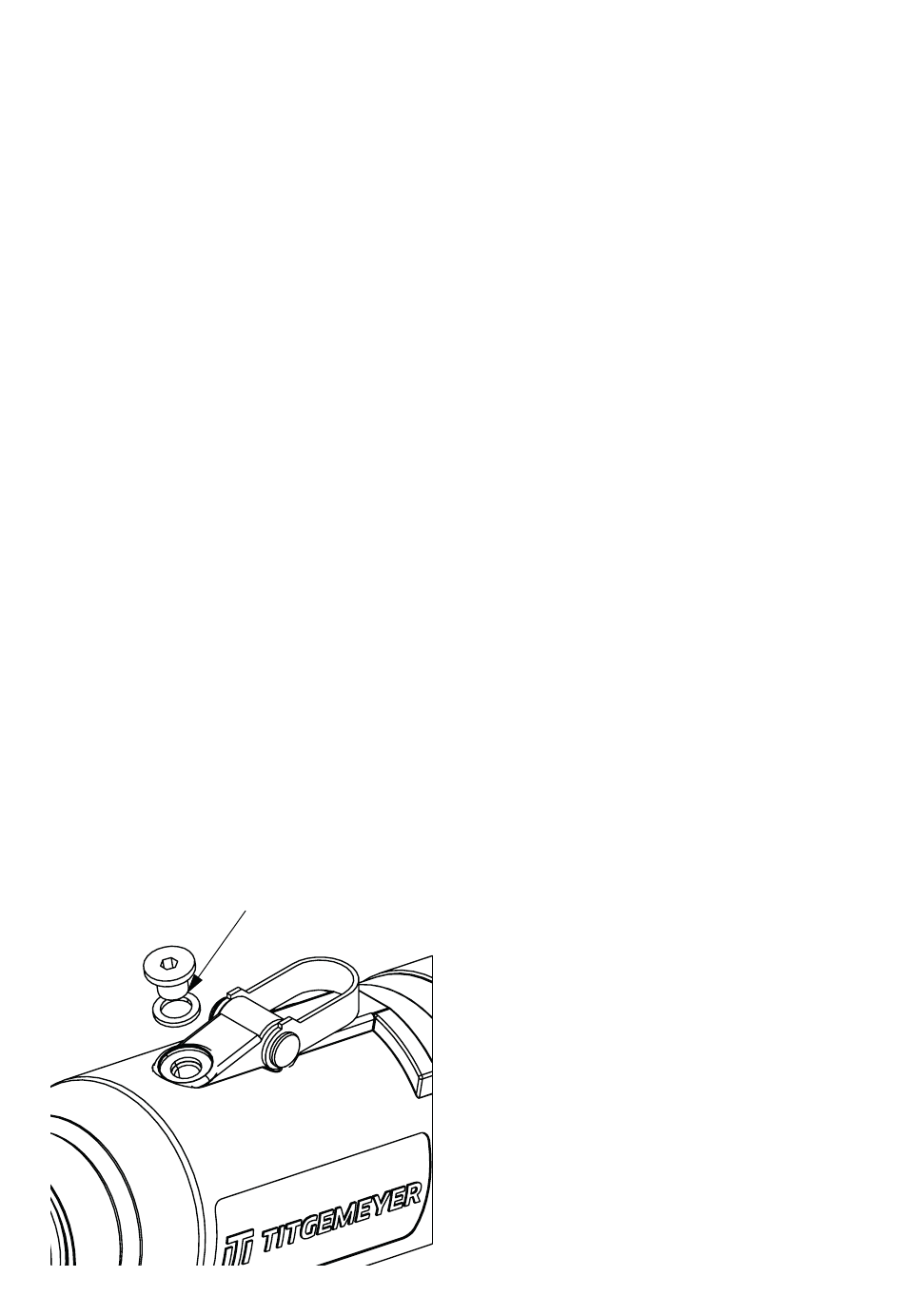

— Lösen Sie die Zylinderschraube oben
am Griff des Werkzeugs mit dem
Innensechskantschlüssel SW4.
— Füllen Sie die Ölspritze mit dem
empfohlenen Hydrauliköl (Kapitel 19,
„Technische Daten"). Setzen Sie die
Spritze auf die Messing-Einfüllschraube
und schrauben Sie diese in die Öffnung
am Werkzeug ein.
— Drücken Sie das Hydrauliköl durch
mehrmaliges Betätigen der Spritze in
das Werkzeug. Der Hydraulikkolben
bewegt sich dabei vor und zurück.
— Drehen Sie die Einfüllschraube samt
Spritze wieder heraus; setzen Sie die
Schraube und den USIT-Ring wieder
ein. Montieren Sie die Zugkopfhülse
(siehe Kapitel „Klemmbacken reinigen
oder austauschen").
— Reinigen Sie das Werkzeug, falls es
Ölspritzer aufweist.
— Betätigen Sie das Werkzeug 20-mal
ohne Niete („Nietwerkzeug bedienen")
RL75-2 /
Betriebsanleitung
19
