18. Inspektion und Wartung
Zugkopf montieren und auswechseln
Wählen Sie den für die Anwendung
vorgesehenen Zugkopf und den ggf.
nötigen Adapter aus der Tabelle aus.
Der Adapter zur Aufnahme der Howmet
Zugköpfe Typen
99-3003L (Artikel-Nr. 371691000),
99-3006L (Artikel-Nr. 371693000),
99-1456L (Artikel-Nr. 371696000),
99-1477UKL (Artikel-Nr. 371990000),
99-3303L (Artikel-Nr. 371694000) und
99-3305L (Artikel-Nr. 371695000) ist
im Lieferumfang des Gerätes enthalten
und vormontiert. Die Verwendung nicht
anwendungskonformer Zugköpfe kann
zur Beschädigung von Zugköpfen und
Nietgerät sowie fehlerhaften Nietvor-
gängen führen.
Titgemeyer / 10344DE0924 / 1
Erstmontage allgemein:
— Trennen Sie das Werkzeug von der
Druckluftversorgung.

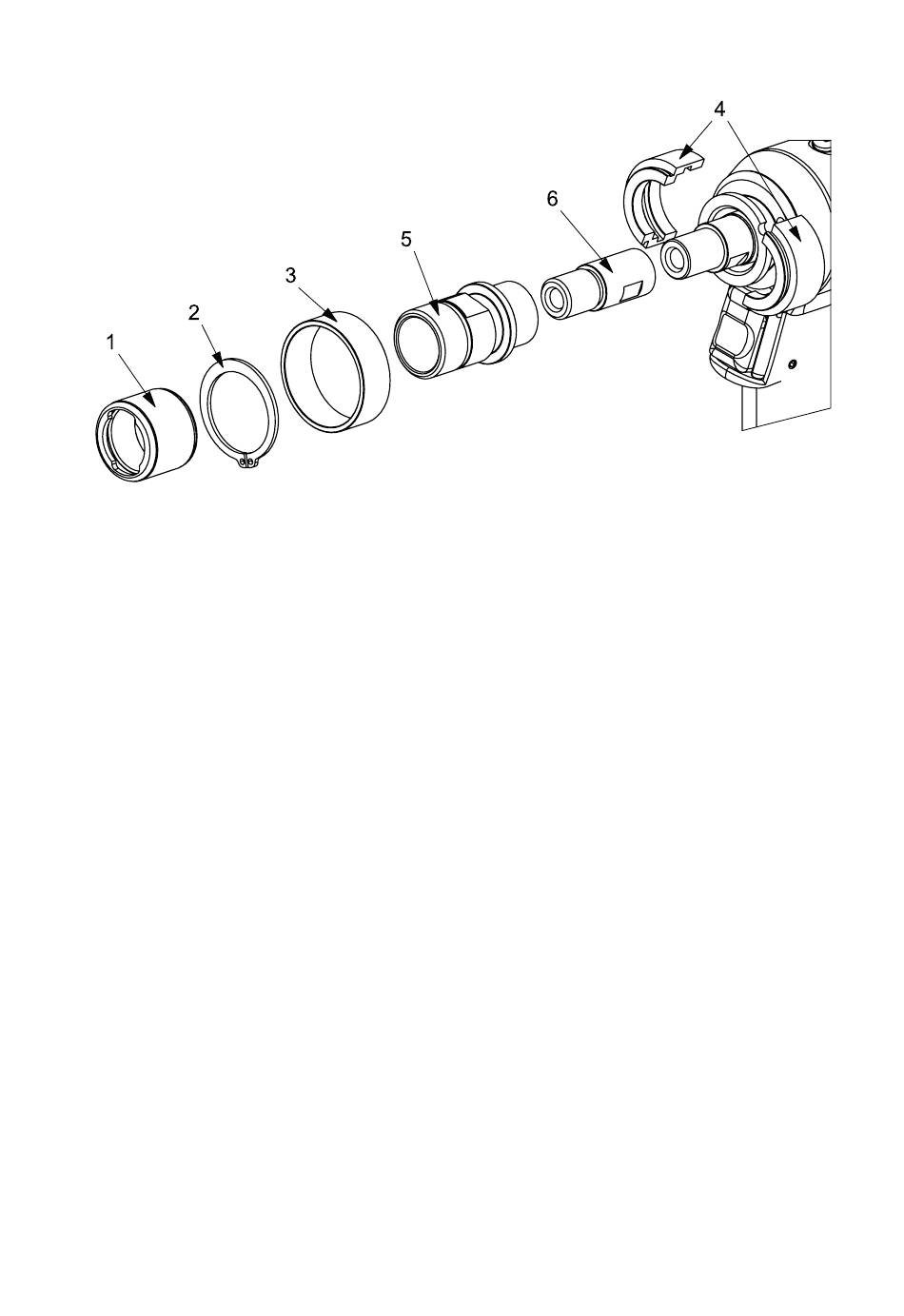

— Beachten Sie die Abbildung 1
— Nehmen Sie die Kontermutter (1), den
Sicherungsring (2), den Überwurf (3),
die Klemmschalen (4) sowie den Abs-
tandhalter (5) ab. Den Abstandhalter
ggf. an der Schlüsselfläche gegenhal-
ten. Zur Demontage des Sicherungs-
ringes verwenden Sie bitte eine
geeignete handelsübliche Sicherungs-
ringzange für Außenringe.
— Der Adapter (6) muss nur bei Verwen-
dung des Zugkopfes 87-0294 entfernt
werden.
RL75-2 /
Betriebsanleitung
15
