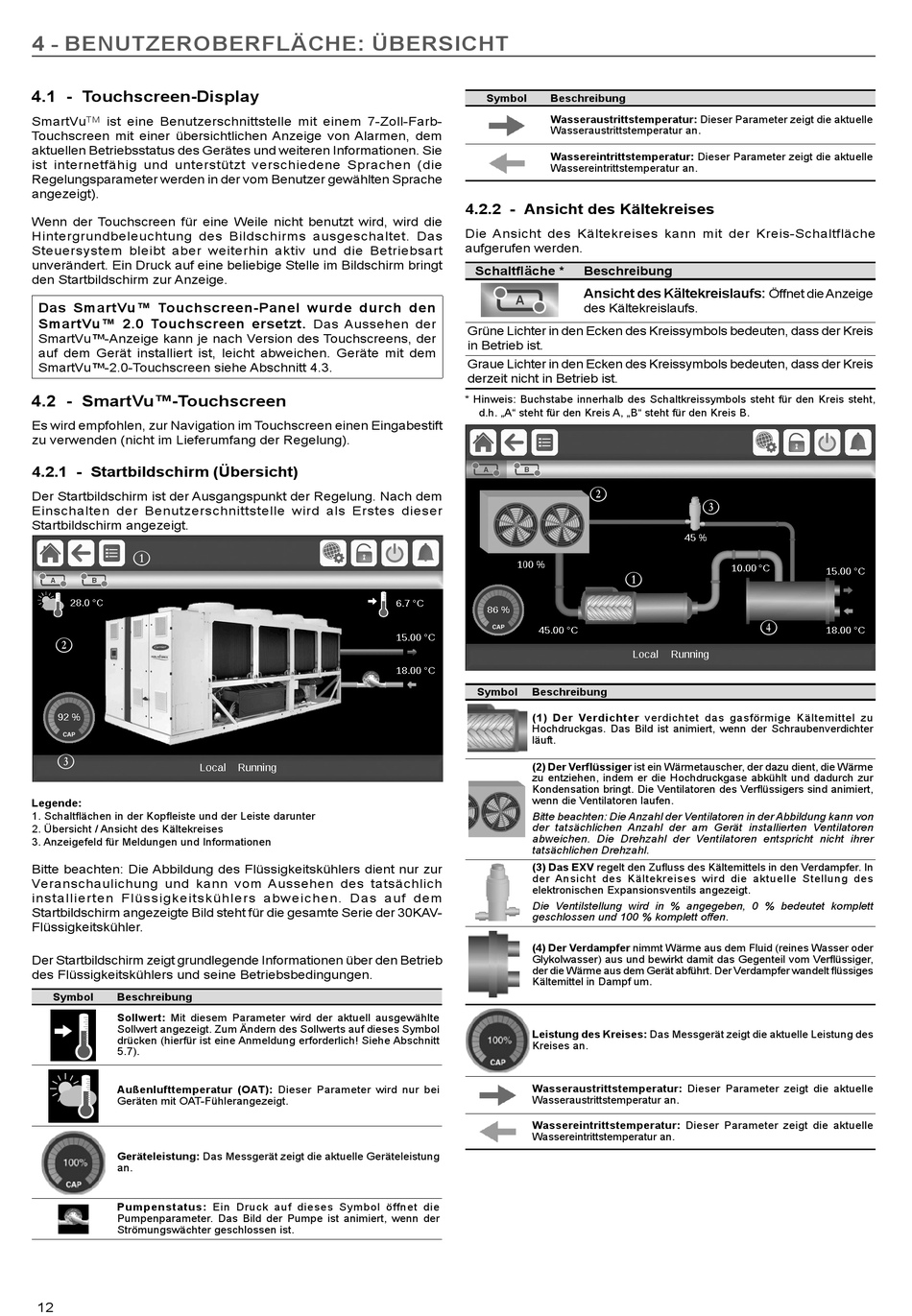

4 - BENUTZEROBERFLÄCHE: ÜBERSICHT
4.1 - Touchscreen-Display
SmartVu
ist eine Benutzerschnittstelle mit einem 7-Zoll-Farb-
TM
Touchscreen mit einer übersichtlichen Anzeige von Alarmen, dem
aktuellen Betriebsstatus des Gerätes und weiteren Informationen. Sie
ist internetfähig und unterstützt verschiedene Sprachen (die
Regelungsparameter werden in der vom Benutzer gewählten Sprache
angezeigt).
Wenn der Touchscreen für eine Weile nicht benutzt wird, wird die
Hintergrundbeleuchtung des Bildschirms ausgeschaltet. Das
Steuersystem bleibt aber weiterhin aktiv und die Betriebsart
unverändert. Ein Druck auf eine beliebige Stelle im Bildschirm bringt
den Startbildschirm zur Anzeige.
Das SmartVu™ Touchscreen-Panel wurde durch den
SmartVu™ 2.0 Touchscreen ersetzt.
SmartVu™-Anzeige kann je nach Version des Touchscreens, der
auf dem Gerät installiert ist, leicht abweichen. Geräte mit dem
SmartVu™-2.0-Touchscreen siehe Abschnitt 4.3.
4.2 - SmartVu™-Touchscreen
Es wird empfohlen, zur Navigation im Touchscreen einen Eingabestift
zu verwenden (nicht im Lieferumfang der Regelung).
4.2.1 - Startbildschirm (Übersicht)
Der Startbildschirm ist der Ausgangspunkt der Regelung. Nach dem
Einschalten der Benutzerschnittstelle wird als Erstes dieser
Startbildschirm angezeigt.
B
C
D
Legende:
1. Schaltflächen in der Kopfleiste und der Leiste darunter
2. Übersicht / Ansicht des Kältekreises
3. Anzeigefeld für Meldungen und Informationen
Bitte beachten: Die Abbildung des Flüssigkeitskühlers dient nur zur
Veranschaulichung und kann vom Aussehen des tatsächlich
installierten Flüssigkeitskühlers abweichen. Das auf dem
Startbildschirm angezeigte Bild steht für die gesamte Serie der 30KAV-
Flüssigkeitskühler.
Der Startbildschirm zeigt grundlegende Informationen über den Betrieb
des Flüssigkeitskühlers und seine Betriebsbedingungen.
Symbol
Beschreibung
Sollwert: Mit diesem Parameter wird der aktuell ausgewählte
Sollwert angezeigt. Zum Ändern des Sollwerts auf dieses Symbol
drücken (hierfür ist eine Anmeldung erforderlich! Siehe Abschnitt
5.7).
Außenlufttemperatur (OAT): Dieser Parameter wird nur bei
Geräten mit OAT-Fühlerangezeigt.
Geräteleistung: Das Messgerät zeigt die aktuelle Geräteleistung
an.
Pumpenstatus: Ein Druck auf dieses Symbol öffnet die
Pumpenparameter. Das Bild der Pumpe ist animiert, wenn der
Strömungswächter geschlossen ist.
12
Symbol
4.2.2 - Ansicht des Kältekreises
Die Ansicht des Kältekreises kann mit der Kreis-Schaltfläche
aufgerufen werden.
Schaltfläche *
Das Aussehen der
Grüne Lichter in den Ecken des Kreissymbols bedeuten, dass der Kreis
in Betrieb ist.
Graue Lichter in den Ecken des Kreissymbols bedeuten, dass der Kreis
derzeit nicht in Betrieb ist.
* Hinweis: Buchstabe innerhalb des Schaltkreissymbols steht für den Kreis steht,
d.h. „A" steht für den Kreis A, „B" steht für den Kreis B.
Symbol
Beschreibung
Wasseraustrittstemperatur: Dieser Parameter zeigt die aktuelle
Wasseraustrittstemperatur an.
Wassereintrittstemperatur: Dieser Parameter zeigt die aktuelle
Wassereintrittstemperatur an.
Beschreibung
Ansicht des Kältekreislaufs:
A
des Kältekreislaufs.
C
B
Beschreibung
(1) Der Verdichter verdichtet das gasförmige Kältemittel zu
Hochdruckgas. Das Bild ist animiert, wenn der Schraubenverdichter
läuft.
(2) Der Verflüssiger ist ein Wärmetauscher, der dazu dient, die Wärme
zu entziehen, indem er die Hochdruckgase abkühlt und dadurch zur
Kondensation bringt. Die Ventilatoren des Verflüssigers sind animiert,
wenn die Ventilatoren laufen.
Bitte beachten: Die Anzahl der Ventilatoren in der Abbildung kann von
der tatsächlichen Anzahl der am Gerät installierten Ventilatoren
abweichen. Die Drehzahl der Ventilatoren entspricht nicht ihrer
tatsächlichen Drehzahl.
(3) Das EXV regelt den Zufluss des Kältemittels in den Verdampfer. In
der Ansicht des Kältekreises wird die aktuelle Stellung des
elektronischen Expansionsventils angezeigt.
Die Ventilstellung wird in % angegeben, 0 % bedeutet komplett
geschlossen und 100 % komplett offen.
(4) Der Verdampfer nimmt Wärme aus dem Fluid (reines Wasser oder
Glykolwasser) aus und bewirkt damit das Gegenteil vom Verflüssiger,
der die Wärme aus dem Gerät abführt. Der Verdampfer wandelt flüssiges
Kältemittel in Dampf um.
Leistung des Kreises: Das Messgerät zeigt die aktuelle Leistung des
Kreises an.
Wasseraustrittstemperatur: Dieser Parameter zeigt die aktuelle
Wasseraustrittstemperatur an.
Wassereintrittstemperatur: Dieser Parameter zeigt die aktuelle
Wassereintrittstemperatur an.
Öffnet die Anzeige
D
(4)
