Quality
Management
Systems
Die Aquasnap Flüssigkeitskühler/Wärmepumpen wurden
für kommerzielle Einsätze wie Klimatisierung von Büros,
Hotels usw. ausgelegt.
Die Aquasnap-Geräte umfassen die neuesten technolo-
gischen Innovationen:
- ozonfreundliches Kältemittel R410A
- Scrollverdichter
- geräuscharm laufende Ventilatoren
- autoadaptive Mikroprozessor-Regelung
Die Standard-Aquasnap-Geräte sind mit einem in das
Gerätechassis integrierten Hydronikmodul ausgestattet,
wodurch die Installation auf einfache Vorgänge wie
Anschluss der Stromversorgung und der Wasservor- und
-zulaufleitungen beschränkt ist.

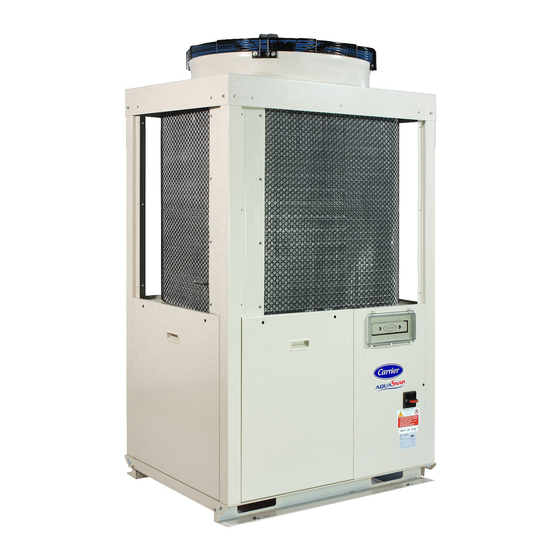

Luftgekühlte Flüssigkeitskühler/Luft-Wasser-Wärmepumpen
30RB/RQ 017-033
Nennkühlleistung 16-33 kW
Nennheizleistung 16-33 kW
Vorzüge
Geräuscharmer Betrieb
■ Verdichter
- Leise laufende Scrollverdichter mit niedrigem Schwin-
gungspegel
- Die Verdichter-Baugruppe ist auf einem unabhängigen
Chassis installiert und wird von Schwingungsdämpfern
getragen
■ Luft-Wärmetauscher
- Vertikale Luft-Wärmetauscher
- Schwingungsdämpfende Schutzgitter schützen den
Wärmetauscher gegen mögliche Stöße.
- Geräuscharme Ventilatoren der neuesten Generation,
sind jetzt noch leiser und erzeugen keine eindringlichen
Niederfrequenz-Geräusche
- Starre Ventilator-Installation verhindert Anlaufgeräusche
www.eurovent-certification.com
www.certiflash.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Carrier 30RB
Inhaltszusammenfassung für Carrier 30RB
- Seite 1 Luftgekühlte Flüssigkeitskühler/Luft-Wasser-Wärmepumpen www.eurovent-certification.com www.certiflash.com Quality Management Systems 30RB/RQ 017-033 Nennkühlleistung 16-33 kW Nennheizleistung 16-33 kW Vorzüge Die Aquasnap Flüssigkeitskühler/Wärmepumpen wurden für kommerzielle Einsätze wie Klimatisierung von Büros, Geräuscharmer Betrieb Hotels usw. ausgelegt. ■ Verdichter Die Aquasnap-Geräte umfassen die neuesten technolo-...
-
Seite 2: Wirtschaftlicher Betrieb
- Regel-Algorithmus verhindert zu häufiges Verdichter- die alle Bauteile (außer Luft-Wärmetauscher und Ein-/Ausschalten und gestattet Senkung der Wassermenge Ventilatoren) abdecken. im Hydronikkreislauf (Carrier-Patent) ■ Vereinfachte elektrische Anschlüsse ■ Außergewöhnliche Langzeit-Tests - Ein einziger Stromversorgungs-Punkt (als Option ist - Korrosionsbeständigkeits-Tests in Salznebel im Labor Stromversorgung ohne Nullleiter erhältlich) - Seite 3 Betrieb der Verdichter, Expansionsvor- dem RS485-Anschluss des Aquasnap-Geräts und dem richtungen, Ventilatoren und der Wasser-Wärmetauscher- Carrier Comfort Network bietet mehrere Fernbedienungs-, Wasserpumpe präzise für optimale Energie-Effizienz. Überwachungs- und Diagnose-Möglichkeiten. Carrier bietet eine umfassende Auswahl an Regelprodukten, die Pro-Dialog+-Schnittstelle speziell für Regelung, Management und Überwachung des...
-
Seite 4: Optionen Und Zubehör
Beschreibung Vorzüge Verwendet für Gerät ohne Hydronikmodul Gerät ohne Hydronikmodul Die Pumpe kann vom Gerät entfernt installiert 30RB/RQ 017-033 werden Integriertes Wasser-Füllsystem Für Geräte mit Hydronikmodul ausgelegt Gerät füllt das Wasser in den Kreislauf ein 30RB/RQ 017-033 Stromversorgung ohne Der Schaltkasten enthält keinen Nullleiter-Anschluss... - Seite 5 Der Wasser-Wärmetauscher und das Hydronikmodul sind durch ein Elektro-Heizregister (Standard) und Ein- und Ausschalten der Pumpe bis -10°C gegen Frost geschützt. Technische und elektrische Daten Diese sind gleich wie für das Standardgerät, außer: 30RB/RQ - Geräte mit Hydronikmodul Hydronikmodul Expansionstank-Volumen Maximaler wasserseitiger Betriebsdruck Pumpen Wasserpumpe Pumpe, Siebfilter, Expansionstank, Strömungswächter, Druckmesser, automatisches Entlüftungsventil, Sicherheitsventil...
-
Seite 6: Technische Daten, 30Rb-Geräte
Technische Daten, 30RB-Geräte 30RB Anwendungsbereich Klimatisierung nach EN14511-3:2011* Bedingung 1 Nennkühlleistung 16,4 21,4 27,3 33,3 kW/kW 3,04 3,11 3,08 3,28 Eurovent-Klasse, Kühlung ESEER kW/kW 3,46 3,47 3,44 3,62 Bedingung 2 Nennkühlleistung 22,7 29,5 38,6 45,8 kW/kW 3,80 3,86 4,01 4,11... -
Seite 7: Technische Daten, 30Rq-Geräte
Technische Daten, 30RQ-Geräte 30RQ Anwendungsbereich Klimatisierung nach EN14511-3:2011* Bedingung 1 Nennkühlleistung 16,0 20,2 26,7 32,7 kW/kW 3,17 3,11 3,01 3,21 Eurovent-Klasse, Kühlung ESEER kW/kW 3,61 3,44 3,36 3,58 Bedingung 2 22,2 27,4 34,3 43,6 Nennkühlleistung kW/kW 4,02 3,76 3,62 3,96 Anwendungsbereich Klimatisierung** Bedingung 1 Nennkühlleistung... -
Seite 8: Elektrische Daten, 30Rb/Rq-Geräte
Elektrische Daten, 30RB/RQ-Geräte 30RB/RQ Betriebs-Stromkreis Nenn-Stromversorgung V-Ph-Hz 400-3-50 Spannungsbereich 340-440 Steuerstromkreis-Versorgung 24 V über internen Transformator Maximaler Anlaufstrom (Un)* Geräte-Leistungsfaktor bei Nennleistung** 0,84 0,79 0,77 0,81 Maximale Betriebs-Leistungsaufnahme** 13,8 Nenn-Stromverbrauch, Gerät*** Maximaler Stromverbrauch (Un)**** Maximaler Stromverbrauch (Un-15%)† * Maximaler momentaner Anlaufstrom (Anlaufstrom des größten Verdichters). -
Seite 9: Betriebs-Grenzwerte
Schallspektrum, 30RB/RQ-Geräte 30RB/RQ Oktavbänder, Hz Schallleistung 1000 2000 4000 8000 dB(A) dB(A) dB(A) dB(A) Betriebs-Grenzwerte 30RB/RQ (Kühlbetrieb) Wasser-Wärmetauscher-Wassermengen 30RB Wassermenge, l/s Minimum Maximum* Maximum** 0,45 1,39 1,26 0,57 1,52 1,42 0,67 1,96 1,43 0,87 2,18 1,72 30RQ Wassermenge, l/s Minimum... -
Seite 10: Verfügbarer Statischer Systemdruck
Verfügbarer statischer Systemdruck 30RB/RQ 017-033 Wassermenge, l/s Legende 30RB/RQ 017 30RB/RQ 021 30RB 026 30RB 033 - 30RQ 026 30RQ 033... -
Seite 11: Abmessungen/Erforderlicher Freier Raum
Abmessungen/erforderlicher freier Raum 30RB/RQ 017-021 1136 50 50 Befestigungslöcher ø 10 Benutzer-Schnittstelle Serviceblech Trennschalter 200 mm 700 mm 200 mm 300 mm 700 mm 400 mm 200 mm 300 mm 200 mm 400 mm 400 mm 400 mm 500 mm... - Seite 12 Abmessungen/erforderlicher freier Raum 30RB/RQ 026-033 Befestigungslöcher ø 10 Befestigungslöcher ø 10 1002 Serviceblech Trennschalter Benutzer-Schnittstelle 500 mm 200 mm 400 mm 500 mm 400 mm 200 mm 200 mm 200 mm 1800 mm 400 mm 200 mm Legende Alle Abmessungen sind in mm.
- Seite 13 Kühlleistungen entsprechend EN14511-3 : 2011 30RB-Geräte Verflüssiger-Lufteintrittstemperatur, °C LWT Qc EER q Δp EER q Δp EER q Δp EER q Δp EER q Δp EER q Δp °C 17,7 4,32 0,85 48 17,0 3,84 0,81 44 16,3 3,36 0,78 41...
- Seite 14 Kühlleistungen entsprechend EN14511-3 : 2011 30RQ-Geräte Verflüssiger-Lufteintrittstemperatur, °C LWT Qc EER q Δp EER q Δp EER q Δp EER q Δp EER q Δp EER q Δp °C 17,3 4,49 0,84 47 16,6 4,00 0,80 43 15,9 3,49 0,77 40 15,1 3,02 0,73 36 14,2 2,60 0,69 32 13,1 2,14 0,63 28...
- Seite 15 Heizleistungen entsprechend EN14511-3 : 2011 30RQ-Geräte Außenluft-Trockenkugeltemperatur (Feuchtkugeltemperatur), °C -15 (-16) -10 (-11) -7 (-8) 2 (1) 7 (6) 12 (11) LWT Qh COP q Δp COP q Δp COP q Δp COP q Δp COP q Δp COP q Δp °C 2,40 0,47 15...
-
Seite 16: System Mit Variabler Wassermenge (Vwf)
Pro-Dialog+ umfasst zwei Teillast-Betriebsarten: - Regelung mit konstantem Austrittsdruck VWF gestattet nicht nur Regelung bei Volllast, ein spezi- - Regelung mit konstantem Temperaturunterschied. fischer Carrier-Algorithmus, der mit einem elektronischen Frequenzumwandler verbunden ist, moduliert außerdem 1■–■Regelung■mit■konstantem■Geräte-Austrittsdruck die Wassermenge und senkt so den Pumpenverbrauch bei Die Regelung wirkt ständig auf die Pumpendrehzahl, um...
