Mit Geberit Biegewerkzeug
Geberit Systemrohre ML d16–32 mm können mit
dem Geberit Handbiegewerkzeug hydraulisch
gebogen werden. Die Geberit Biegematrize und das
Geberit Biegejoch müssen dem
Rohraußendurchmesser d entsprechen.

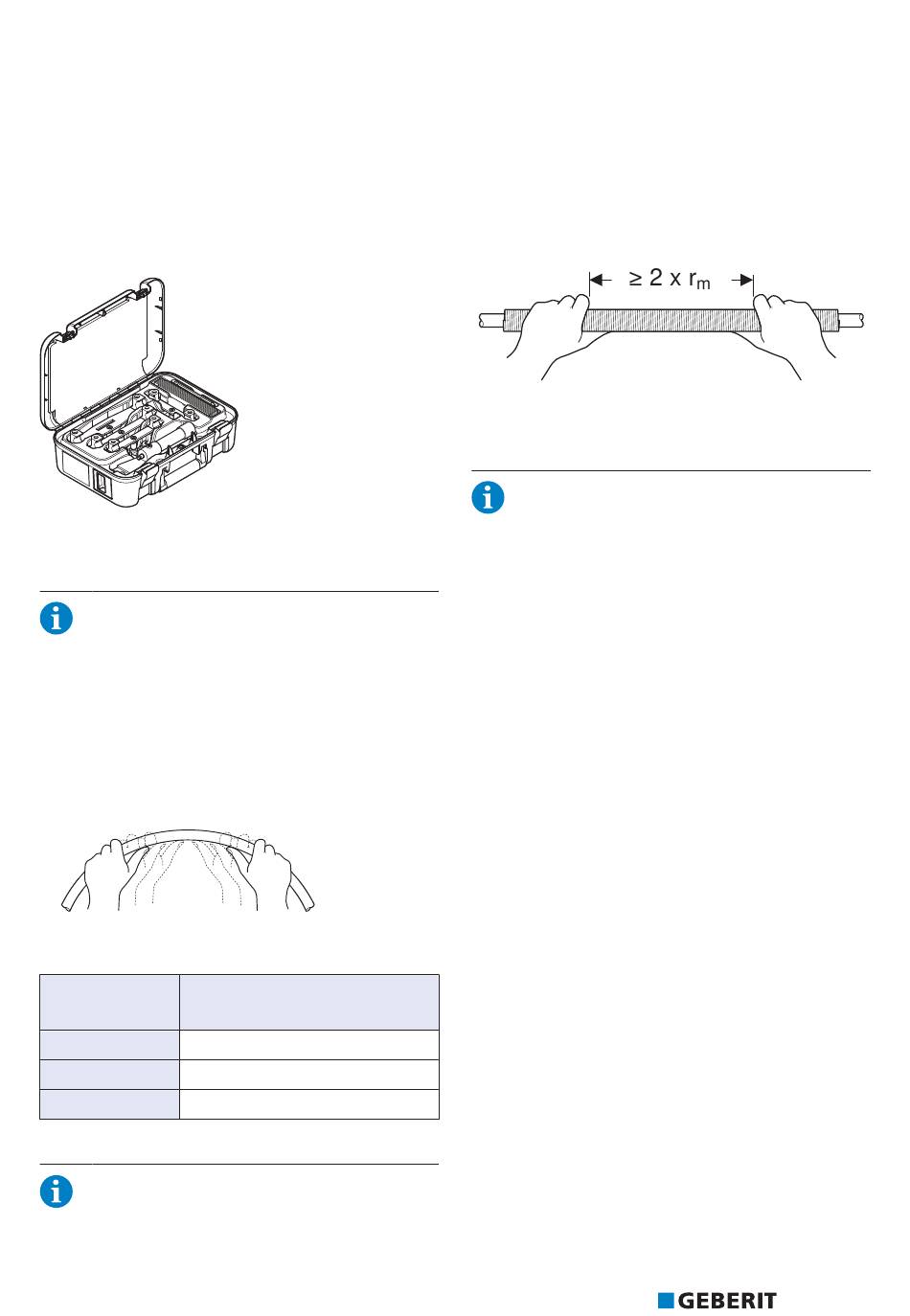

Abbildung 1: Geberit Handbiegewerkzeug
hydraulisch, in Koffer
Die Biegeradien der Biegematrizen
entsprechen den kleinstmöglichen
Biegeradien r .
m
Von Hand
Geberit Systemrohre ML d16–25 können von Hand
gebogen werden.
Tabelle 1: Biegeradius r m
d
[mm]
16
20
25
Von Hand gebogene Rohre dürfen keine
Eindrücke auf der Rohroberfläche bzw.
Stauchungen auf der Innenseite aufweisen.
© 12/2023 Baustelleneinweisung Geberit FlowFit
r m
[cm]
≥ 4 x d
≥ 5 x d
≥ 6 x d
Mit Geberit Außenbiegefeder ML
Um Eindrücke oder Stauchungen beim Biegen von
Hand zu vermeiden, können Geberit Systemrohre
ML in den Dimensionen d16 und d20 mit der
Geberit Außenbiegefeder ML gebogen werden.
Abbildung 2: Biegen von Hand mit Geberit
Außenbiegefeder ML
Geberit Systemrohre ML dürfen nicht mit
einer Innenbiegefeder gebogen werden, da
dadurch das Innenrohr beschädigt werden
kann.
Biegen von vorgedämmten Systemrohren
Beim Biegen von vorgedämmten Systemrohren mit
dem Geberit Handbiegewerkzeug können
unbemerkte Schäden am Innenrohr entstehen.
Außerdem kann der Schutzmantel oder die
Dämmung beschädigt werden. Vorgedämmte
Rohre sind daher vorzugsweise von Hand zu
biegen. Ein Biegen mit dem Handbiegewerkzeug ist
nur nach vorheriger Entfernung der Dämmung
zulässig.
