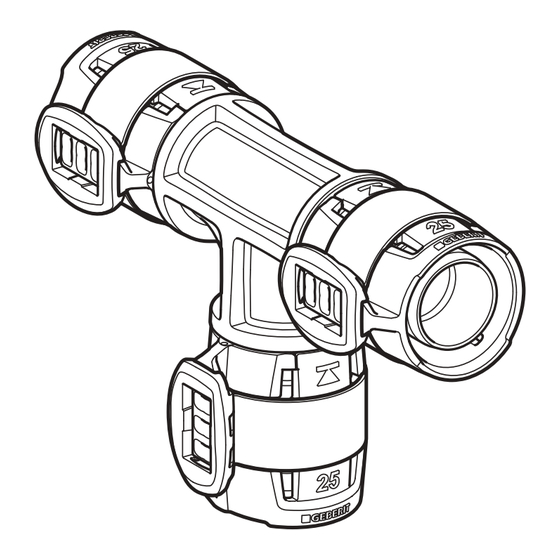

Geberit FLOWFIT Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Geberit Anleitungen
  4. Badausstattung und Badeinrichtung
  5. FLOWFIT
  6. Bedienungsanleitung

Geberit FLOWFIT Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FLOWFIT:

Werbung

Quicklinks

Diese Anleitung herunterladen
BAUSTELLENEINWEISUNG
GEBERIT
FLOWFIT

Werbung

loading

Verwandte Anleitungen für Geberit FLOWFIT

Inhaltszusammenfassung für Geberit FLOWFIT

  • Seite 1 BAUSTELLENEINWEISUNG GEBERIT FLOWFIT...
  • Seite 2 GEBERIT PRO APP Die Geberit Pro App finden Sie im App Store für iOS, im Play Store für Android oder unter folgendem Link: www.geberit.de/proapp...
  • Seite 3 GEBERIT FLOWFIT MONTAGE Montageregeln Montagemaße Dämmung von Leitungssystemen Brandschutz Montagewerkzeug Montageanleitung Inbetriebnahme Abnahme WERKZEUGANLEITUNG Angabe der Kompatibilität auf Pressaufsätzen und Pressgeräten Wartung und Service SORTIMENTSÜBERSICHT Systemrohre Fittings Zubehör © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 4 Minimaler ovaler Rohrdurchmesser 1.1.2 Biegen von Geberit [mm] [mm] [cm] Systemrohren ML Beim Biegen der Geberit Systemrohre ML ist Folgendes zu beachten: • Grundsätzlich wird empfohlen, die Rohre zu 11,6 biegen, bevor sie mit einem Fitting verbunden 16,0 oder verpresst sind.
  • Seite 5 Um Eindrücke oder Stauchungen beim Biegen von dem Geberit Handbiegewerkzeug hydraulisch Hand zu vermeiden, können Geberit Systemrohre gebogen werden. Die Geberit Biegematrize und das ML in den Dimensionen d16 und d20 mit der Geberit Biegejoch müssen dem Geberit Außenbiegefeder ML gebogen werden.
  • Seite 6 MONTAGE   MONTAGEREGELN 1.1.3 Leitungsverlegung Grundlegende Vorgehensweise bei der Verlegung Die Geberit FlowFit Pressfittings sind so konzipiert, dass sie das Rohr bis zum Verpressen in der richtigen Position halten und ein Verdrehen und Herausrutschen des Rohrs verhindern. Die Presseinheiten mit Pressindikator können in unverpresstem Zustand in die geeignete Position gedreht werden.
  • Seite 7 Verlegung von Rohrleitungen durch Abbildung 7: Korrosionsschutz mit Geberit Deckendurchführung Dichtbandage Die Geberit Dichtbandage erfüllt alle Anforderungen Verlegung mit Korrosionsschutzmaßnahmen für den Korrosionsschutz in aggressiver oder Für den Korrosionsschutz bei der Verlegung in permanent feuchter Umgebung. aggressiver oder permanent feuchter Umgebung Unter Putz verlegte Rohrleitungen müssen mit einer...
  • Seite 8 Geberit Systemrohre und Fittings müssen Kreuzungs-T-Stück an. Dieses ist aus hygienischen gegenüber mechanischer Belastung und Gründen ausschließlich für Heizung und Kühlung Schlagwirkung entsprechend geschützt werden geeignet. (z. B. bei Verlegung auf dem Rohfußboden). Abbildung 9: Geberit FlowFit Kreuzungs-T-Stück mit Dämmbox © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 9 (z. B. Kältebrücken), besteht eine erhöhte Gefahr, dass Rohrleitungen einfrieren. Innen (Warmbereich) Außen (Kaltbereich) Kältebrücke Geeignete Maßnahmen zur Verhinderung von Frostgefahr: • Verlegung nur im Warmbereich eines Gebäudes • Verlegung mit einem Frostschutzband • Abstell- und Entleermöglichkeit des entsprechenden Rohrleitungsabschnitts © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 10 Heizungsanlagen) und 95 ° C bei Trinkwasser- Thermostaten anlagen für das Rohrsystem nicht überschritten • Thermostat nach Herstellervorgaben werden. • Montage direkt auf das Geberit Systemrohr ML Der Aluminiumkern des Geberit Systemrohrs ML gewährleistet eine gleichmäßige Wärmeübertragung rund um das Rohr. Das Rohrleitungssystem muss durchgängig wärmegedämmt sein.
  • Seite 11 MONTAGE   MONTAGEREGELN Lecksuchspray 1.1.8 Materialschäden durch Kontakt mit PPSU- Als Lecksuchspray ist zum Beispiel das Geberit Lecksuchspray (Art.-Nr. 690.942.00.1) zu unverträglichen Substanzen verwenden. Das Spray ist ph-neutral und kann uneingeschränkt für Geberit FlowFit und alle Der direkte Kontakt von PPSU-unverträglichen anderen Geberit Rohrleitungssysteme eingesetzt Substanzen kann zu Materialschäden und...
  • Seite 12 MONTAGE   MONTAGEREGELN Verkleben der Dämmmaterialien Bauschaum Geberit empfiehlt die Verwendung Ein direkter Kontakt von Geberit FlowFit Fittings lösungsmittelfreier Klebstoffe. Lösungsmittelhaltige aus PPSU mit Bauschaum muss vermieden Klebstoffe, die polare Stoffe (z B. Aceton und werden. Ein Kontakt mit dem Rohr ist möglich. Die Methylethylketon) enthalten, dürfen nicht in direkten...
  • Seite 13 MONTAGE   MONTAGEREGELN Zuordnung Rohrschelleneinlegeschale zu 1.1.9 Geberit Rohrschelle Rohrschelleneinlegeschale für Gleitpunkte Handelsübliche Rohrschellen oder die Geberit Rohrschelle gedämmt können mit der Geberit Rohrschelleneinlegeschale auf einfache Weise als Gleitschelle eingesetzt werden. System- Rohrschellen- Rohrschelle rohr einlegeschale gedämmt Abbildung 16: Geberit Rohrschelleneinlegeschale...
  • Seite 14 Durch Anbringen einer Geberit Fixpunktbefestigung über und unter der Rohrschelle wird aus dem Wird die Geberit Rohrschelleneinlegeschale über Gleitpunkt ein Fixpunkt. dem Geberit Systemrohr ML zusammengefügt und darüber nur eine herkömmliche Rohrschelle befestigt, erhält man eine Rohrschelle mit Gleiteigenschaften. Abbildung 19: Fixpunktbefestigung Abbildung 18: Gleitpunktbefestigung...
  • Seite 15 MONTAGE   MONTAGEREGELN 1.1.10 Montage Anschlusswinkel 90° Geberit FlowFit Anschlusswinkel 90° sind verdrehsicher zu montieren. Hierfür eignen sich z. B. die Geberit Montageplatten für 1 Anschluss oder für 2 Anschlüsse. Montagebeispiel: Geberit Montageplatte Schalldämmunterlage Geberit FlowFit Anschlusswinkel 90° Schalldämmkappe Geberit Systemrohr ML Geberit Montageplatte Anzahl möglicher...
  • Seite 16 1 000 118,5 1 000 Empfehlung Geberit Belastung pro Rohrschelle, Rohrleitung gefüllt mit Wasser. Die Angaben gelten für horizontal befestigte Leitungen. Maximal zulässige Belastung pro Rohrschelle, Rohrleitung gefüllt mit Wasser. Die Angaben gelten für horizontal befestigte Leitungen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 17 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1.2.3 Befestigungsabstände von bodengeführten Leitungen Abstand zwischen den Rohrbriden: 80 cm Abstand bei Fittings und Bögen: 30 cm © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 18 Diese Mindestabstände sind in den Werten für die Mindestrohrlängen und die Mindestabstände der folgenden Tabellen beinhaltet. Tabelle 4: Mindestrohrlänge und Mindestabstand zwischen Bogen 90° und T-Stück egal [mm] [cm] [cm] 12,1 12,5 12,9 14,5 15,5 13,0 24,2 13,8 26,0 13,8 27,2 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 19 2 Bögen 45° [mm] [cm] [cm] Tabelle 6: Mindestrohrlänge und Mindestabstand zwischen 2 Bögen 90° [mm] [cm] [cm] 13,0 13,4 12,1 13,8 14,7 12,5 13,8 14,7 12,9 14,5 15,5 13,0 24,2 13,8 26,0 13,8 27,2 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 20 10,5 11,0 11,0 a [cm] 15,5 17,2 17,9 18,5 L [cm] 12,9 13,4 13,4 a [cm] 24,0 24,7 25,3 L [cm] 13,8 13,8 a [cm] 26,0 26,5 L [cm] 13,8 a [cm] 27,1 Nicht verfügbar © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 21 10,5 11,0 11,0 a [cm] 14,9 17,7 18,6 19,0 L [cm] 12,9 13,4 13,4 a [cm] 23,6 24,5 24,9 L [cm] 13,8 13,8 a [cm] 25,6 26,0 L [cm] 13,8 a [cm] 26,0 Nicht verfügbar © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 22 Abbildung 22: Maximaler Abstand zwischen Rohrschelle und Kugelhahn bei Geberit FlowFit Kürzungsmaß bei Montage des Betätigungsgriffs Bei Montage des Betätigungsgriffs eines Unterputzabsperrventils ist das maximale Kürzungsmaß einzuhalten. ≤ 7.3 cm Abbildung 21: Maximales Kürzungsmaß Betätigungsgriff bei Geberit FlowFit © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 23 Dämmstoffhersteller sind zu beachten. • Dämmhalbschalen sind nicht zur Aufnahme geringer Ausdehnungen geeignet. • Die Aufnahme geringer Leitungsausdehnung ist nur in weicher Dämmung möglich. • Die Auswahl der Dämmung muss entsprechend dem jeweiligen Anwendungsbereich erfolgen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 24 Die Verlegung von Kaltwasserleitungen in Verbindung mit Fußbodenheizungen muss die Anforderung gemäß DIN 1988-200:2012-05, Kapitel 3.6 „Betriebstemperatur‟, erfüllen: Das heißt, 30 Sekunden nach dem vollen Öffnen einer Entnahmestelle darf die Temperatur des Trinkwassers kalt bei bestimmungsgemäßem Betrieb 25 °C nicht übersteigen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 25 Armaturen von Raumlufttechnik- und als eine gleichwertige Begrenzung der Klimakältesystemen beträgt die Mindestdicke der Wärmeabgabe oder der Wärmeaufnahme auch bei Dämmschicht, bezogen auf die Wärmeleitfähigkeit anderen Rohrdämmstoffanordnungen und unter 0,035 W/(m•K), 6 mm. Berücksichtigung der Dämmwirkung der Leitungswände sichergestellt ist. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 26 MONTAGE   BRANDSCHUTZ BRANDSCHUTZ 1.4.1 Brandschutzlösung für die Geberit Versorgungssysteme Geberit FlowFit, Geberit PushFit und Geberit Mepla R 30 bis R 90 bzw. R 120 Rohrdurchführungen R 30 bis R 90 bzw. R 120 durch Massivwände und -decken und Trockenbauwände F 30 bis F 90 bzw. F 120 für nicht brennbare Medien (z. B.
  • Seite 27 MONTAGE   BRANDSCHUTZ Hinweis für die Rohrdurchführungen: Für • Geberit FlowFit Rohrleitungen gemäß Geberit FlowFit, Geberit PushFit und Geberit AbP Nr. P-MPA-E-00-063: Geberit Mepla sind die Vorgaben der Geberit Systemrohr ML, Geberit Systemrohr PB Vertriebs AG und des AbP Nr. P-3725/4130 • Geberit PushFit Rohrleitungen gemäss - MPA-E-00-063 zu beachten.
  • Seite 28 MONTAGE   BRANDSCHUTZ Tabelle 11: Brandschutzlösung für die Versorgungssysteme Geberit FlowFit, Geberit PushFit und Geberit Mepla R 30 bis R 120 System Rohr R 30 R 60 R 90 R 120 Dämm- Wand L Decke L [mm] schale ≥ 0,25 ≥ 0,25 ≤ 0,5 16–25 Geberit Systemrohr ML 32–75 ≥ 0,25 ≥ 0,25...
  • Seite 29 Abs. 2.3.3.1 Vermörtelung gemäß AbP oder Geberit Deckenverschlusssystem FSH90 Wickelfalzrohr Abbildung 24: Nullabstandsregelung von Geberit FlowFit / Geberit PushFit / Geberit Mepla zu Abschottungen von Lüftungsleitungen nach DIN 18017-3 Tabelle 12: Nullabstand Geberit FlowFit, Geberit PushFit und Geberit Mepla zur Bartholomäus Abschottung AVR (DN 80-200): Zulassung Z-41.3-686, zur Wildeboer Abschottung TS18 (DN 80-200):...
  • Seite 30 MONTAGE   BRANDSCHUTZ Zu beachten: • Die Montage der Abschottung für Lüftungsleitungen muss unterhalb der Decke erfolgen. • Isolierlängen L gemäß AbP PMPA-E-00-063. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 31 Dämmung wahlweise A1/A2/B1/B2 Vermörtelung gemäß AbP oder Geberit Deckenverschlusssystem FSH90 Abbildung 25: Brandschutzlösung für Versorgungssysteme Geberit FlowFit, Geberit PushFit und Geberit Mepla R 60 bis R 90 mit Armaflex Protect R 90 Tabelle 13: Brandschutzlösung für für Versorgungssysteme Geberit FlowFit, Geberit PushFit und Geberit Mepla R 30 bis R 90 mit Armaflex...
  • Seite 32 MONTAGE   BRANDSCHUTZ Die Vorgaben der Fa. Armacell GmbH und des AbP Nr. P-MPA-E-07-009 sind zu beachten. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 33 MONTAGE   MONTAGEWERKZEUG MONTAGEWERKZEUG 1.5.2 Kalibrierwerkzeuge Die patentierte Geberit FlowFit Pressverbindung erfordert darauf Bei Bedarf können Geberit Systemrohre ML mit abgestimmte Verarbeitungswerkzeuge. Die folgenden Werkzeugen kalibriert werden: Verwendung der Verarbeitungswerkzeuge von Geberit ist die Voraussetzung für die zusätzliche Geberit Garantie.
  • Seite 34 MONTAGE   MONTAGEWERKZEUG 1.5.4 Geberit Pressgeräte und -aufsätze Tabelle 14: Geberit Pressgeräte und Pressbacken für Geberit FlowFit, Kompatibilität [1] Art.-Nr. Rohrdimension [mm] Geberit ACO 103plus Pressgerät [1], in Koffer 691.021.P1.1 Geberit FlowFit Handpresswerkzeug in Koffer 691.031.00.1 16 / 20/ 25 / 32 / 40 Geberit FlowFit Koffer bestückt mit...
  • Seite 35 MONTAGE   MONTAGEWERKZEUG Tabelle 15: Geberit Pressgeräte und Pressbacken für Geberit FlowFit, Kompatibilität [2] Art.-Nr. Rohrdimension [mm] Geberit MFP 2 Handpressgerät [2] 90523 Geberit EFP 203 Pressgerät [2], in Koffer 691.026.P2.1 Geberit ECO 203 Pressgerät [2], in Koffer 691.024.P2.1 Geberit ACO 203 plus Pressgerät [2], in Koffer 691.218.P1.2...
  • Seite 36 MONTAGE   MONTAGEWERKZEUG Art.-Nr. Rohrdimension [mm] Geberit FlowFit Koffer bestückt mit Werkzeugen [2] 655.084.00.1 16 / 20/ 25 / 32 / 40 • Mit Einsatz 10-P Geberit FlowFit Koffer bestückt mit Werkzeugen [2] 655.079.00.1 16 / 20/ 25 / 32 / 40 / 50 / 63 / 75 •...
  • Seite 37 Sind Pressgeräte anderer Hersteller baugleich oder kompatibel mit den Geberit Pressgeräten, können sie ‒ unter Verwendung der Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) ‒ für die Verarbeitung von Geberit FlowFit, Geberit Mepla und Geberit Mapress verwendet werden. Eine Liste mit baugleichen oder kompatiblen Pressgeräten ist im DownloadCenter verfügbar unter www.geberit.de.
  • Seite 38 1.6.1 Vorbereitung zum Geberit Systemrohr ML vorbereiten Verpressen Schutzstopfen vom Rohr entfernen. Kalibrieren von Geberit Systemrohren ML Bei Geberit FlowFit ist ein Kalibrieren der Rohre nicht erforderlich. In folgenden Fällen kann ein Kalibrieren zur Erleichterung der weiteren Verarbeitung jedoch sinnvoll sein: Rohr mit der Geberit Schere oder dem Geberit Rohrschneider ML rechtwinklig ablängen.
  • Seite 39 MONTAGE   MONTAGEANLEITUNG Geberit Systemrohr ML, rund vorgedämmt Rohr bei Bedarf kalibrieren. vorbereiten Schutzstopfen vom Rohr entfernen. Rohr und Dämmung mit der Geberit Schere rechtwinklig ablängen. Dämmung am Rohrende zurückschieben. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 40 MONTAGE   MONTAGEANLEITUNG Geberit Systemrohr, in Schutzrohr Rohr mit Geberit Schere rechtwinklig ablängen. vorbereiten Schutzstopfen vom Rohr entfernen. Schutzrohr ablängen. Rohr bei Bedarf kalibrieren. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 41 • Die gesteckten Systemrohre und Fittings müssen spannungsfrei sein und während des Pressvorgangs spannungsfrei bleiben. • Die Geberit Systemrohre und Geberit FlowFit Fittings dürfen nur bei Umgebungstemperaturen von -10 °C bis +60 °C verpresst werden. • Die Presseinheit mit dem Pressindikator muss gegebenenfalls vor dem Verpressen in die richtige Position gedreht werden.
  • Seite 42 MONTAGE   MONTAGEANLEITUNG Sicherstellen, dass Rohr vollständig Pressbacke gerade aufsetzen und Fitting und eingeschoben ist. Rohr verpressen. Presseinheit in gut zugängliche Position drehen, in der die Pressbacke spannungsfrei aufgesetzt werden kann. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 43 Pressindikator mit einer orangen Pressbacke Hebel zusammendrücken. verpresst wurde, muss die Verbindung nachgepresst werden. Dazu wird der blaue Pressindikator wieder auf den Fitting aufgesetzt und mit der blauen Pressbacke verpresst. Unteren Hebelarm öffnen. Pressspitzen auf Pressbride ansetzen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 44 MONTAGE   MONTAGEANLEITUNG Lösen einer versehentlich eingeleiteten Fertig verpressen. Verpressung Sicherstellen, dass die Pressspitzen richtig anliegen und Hebel zusammendrücken. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 45 MONTAGE   MONTAGEANLEITUNG Wartung Geberit FlowFit Handpresszange Pressbacke auf äußere Mängel wie Beschädigungen, Materialanrisse, Roststellen Gelenke und unbehandelte Oberflächen und andere Abnutzungserscheinungen prüfen. schmieren. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 46 MONTAGE   MONTAGEANLEITUNG 1.6.3 Rohrbogen mit Geberit Funktion gegebenenfalls mit dem Geberit Biegewerkzeug herstellen PowerTest prüfen. Minimale Biegeschenkel berücksichtigen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 47 MONTAGE   MONTAGEANLEITUNG Biegematrize und Biegejoch montieren Biegeschenkellänge messen und markieren. entsprechend dem Rohrdurchmesser auswählen und montieren. Rohr einlegen und ausrichten. Hydraulikkammer schließen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 48 1.6.4 Rohre von Hand biegen Korrekter Sitz des Rohrs in Auflagen prüfen. Bei Anforderungen an die Hygiene nur Biegefedern zum Überschieben verwenden. ü Geberit Systemrohr ML d16 oder d20 Biegefeder ein- bzw. überschieben Rohr mit den Händen biegen. Biegewinkel einstellen und Rohr biegen.
  • Seite 49 MONTAGE   MONTAGEANLEITUNG Adapter MasterFix montieren und prüfen 1.6.5 Armaturenanschluss mit MasterFix Schutzkappen entfernen. Verwendung Adapter MasterFix Adapter MasterFix nur mit MF 1/2" Gewindeanschlüssen verwenden. Kein zusätzliches Dichtmaterial wie Hanf oder Dichtband aufbringen. Adapter MasterFix gerade aufstecken. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 50 MONTAGE   MONTAGEANLEITUNG 1.6.6 Fixpunkt montieren Von Hand bis zu einem hörbaren Klicken anziehen. Oberhalb der Rohrschelleneinlegeschale eine Fixpunktbefestigung anbringen. Korrekte Montage prüfen. Schraube an Fixpunktbefestigung festziehen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 51 MONTAGE   MONTAGEANLEITUNG Unterhalb der Rohrschelleneinlegeschale eine weitere Fixpunktbefestigung anbringen. Schraube an Fixpunktbefestigung festziehen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 52 • Erstbefüllung • Spülen Nach der Inbetriebnahme übernimmt der Betreiber die Verantwortung für den bestimmungsgemäßen Betrieb der Installation. Abschluss der Installationsarbeiten Druckprüfung trocken Erstbefüllung Erstbefüllung Druckprüfung nass Spülen Bestimmungsgemäßer Betrieb Abbildung 26: Die Teilaufgaben der Inbetriebnahme © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 53 Druckprüfung mit ölfreier Druckluft oder Maximaler Prüfdruck Inertgas Prüfzeit [kPa] [min] Dichtheitsprüfung (0,15 bar) Belastungsprüfung max. 300 ≤ 50 (3 bar) max. 100 > 50 (1 bar) Prüfdruck Prüfzeit Keine Vorgabe Gilt für Leitungsvolumen ≤ 100 l. Je 100 l weiteres Leitungsvolumen: + 20 Min. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 54 Eine regelmäßige Spülung wird empfohlen. Tabelle 18: Geberit Systemrohr PB p max [min] [kPa] Dichtheitsprüfung (unverpresst undicht) (6 bar) Dichtheits- und Belastungs- 1 100 prüfung (Schritt 1) (11 bar) Dichtheits- und Belastungs- prüfung (Schritt 2) (5,5 bar) Maximaler Prüfdruck Prüfzeit © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 55 Installation ist ein intensives Spülen mit Trinkwasser ausreichend. Spülen mit Wasser Um Stillstandzeiten (Stagnation) zu vermeiden ist Für die Rohrleitungssysteme Geberit FlowFit, zeitlich unmittelbar vor dem regulären Betrieb zu Geberit Mapress Edelstahl, Geberit spülen. Mapress Kupfer,Geberit Mepla und Geberit PushFit Voraussetzung für das Spülen ist die Freigabe des...
  • Seite 56 Wasserprobe entnommen werden. In Wasserzählers nach dem DVGW Arbeitsblatt W291 medizinischen Einrichtungen muss grundsätzlich zu spülen. Die Hausanschlussleitung verbindet die auch das Vorkommen von Pseudomonas Versorgungsleitung mit der Kundenanlage. aeruginosa untersucht werden. Probenahmestelle Abbildung 28: Probenahmestelle hinter der Wasserzählanlage © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 57 Nachweis der einwandfreien Wasserbeschaffenheit. Das Übergabeprotokoll soll von den Verantwortlichen unterschrieben werden. Der Betreiber ist insbesondere darauf hinzuweisen, dass er für einen regelmäßigen und vollständigen Austausch des Trinkwassers an allen Entnahmestellen bis zum bestimmungsgemäßen © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 58 Klammern, z. B. [2], und auf den Produkten in einem Rahmen, z. B. , dargestellt. Eine Übersicht über die kompatiblen Pressgeräte bietet die „Technische Information zu den kompatiblen Pressgeräten“ für die Geberit Presssysteme, die jährlich aktualisiert wird. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 59 Geberit PowerTest alle 6 Monate durchgeführt werden. Informationen zu den Verarbeitungswerkzeugen sind in der Technischen Information über Geberit Verarbeitungswerkzeuge für Versorgungssysteme enthalten. Aufbau und Funktion der Geberit FlowFit Pressbacken siehe Bedienungsanleitung Geberit FlowFit Pressbacken [1] + [2]. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 60 WERKZEUGANLEITUNG   WARTUNG UND SERVICE Prüfkörper auf Geberit FlowFit Träger Testergebnis bewerten. einsetzen. Geberit FlowFit Träger in Pressgerät einführen. Prüfkörper auf PowerTest-Etikette anbringen. Testpressung durchführen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 61 WERKZEUGANLEITUNG   WARTUNG UND SERVICE Bei negativem Testergebnis die Geberit FlowFit Pressbacke oder Geberit FlowFit Handpresszange fachgerecht entsorgen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 62 Fachwerkstatt durchführen lassen, um sicher- heitsrelevante Mängel und Beschädigungen festzustellen. ▶ Länderspezifische Regelwerke können spezifische Prüfungen und Wartungsarbeiten erforder- lich machen. EFP 2 [2] 01/05‒06/16 Halbjährlich oder nach jeweils ▶ Getriebefett (Art.-Nr. 90010) 2 500 Verpressungen ergänzen. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 63 Service an. Das Pressgerät (Pressgeräte des Typs ACO mit Ladegerät) immer zusammen mit den Pressbacken, den Zwischenbacken und den Pressschlingen im Transportkoffer zum Service geben. Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften erfragt werden. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 64 ACO 103plus [1] 04/18‒dato Wenn die rote und die grüne ACO 203 [2] 04/16‒04/18 LED abwechselnd blinken ACO 203plus [2] 04/18‒dato oder spätestens nach 2 Jah- ACO 203XL [2]/[2XL] 01/05‒03/19 ren gemäß Angaben auf der ACO 203XLplus [2]/[2XL] 04/18‒dato Serviceplakette Nicht anwendbar © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 65 Service an. Das Pressgerät (Pressgeräte des Typs ACO mit Ladegerät) immer zusammen mit den Pressbacken, den Zwischenbacken und den Pressschlingen im Transportkoffer zum Service geben. Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften erfragt werden. © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 66 Geberit Systemrohr ML, Stangenware Art.-Nr. L (m) Menge [mm] [mm] [mm] 619.020.00.1 619.021.00.1 619.022.00.1 619.023.00.1 26,4 619.024.00.1 619.025.00.1 42,4 619.026.00.1 619.027.00.1 65,8 Geberit Systemrohr ML, Rollenware Art.-Nr. L (m) Menge [mm] [mm] [mm] 619.050.00.1 619.060.00.1 619.070.00.1 619.051.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 67 SORTIMENTSÜBERSICHT   SYSTEMROHRE Art.-Nr. L (m) Menge [mm] [mm] [mm] 619.061.00.1 619.052.00.1 2 / 2 Geberit Systemrohr ML, in Schutzrohr, Rollenware Art.-Nr. L (m) Menge [mm] [mm] [cm] [mm] 619.220.00.1 619.221.00.1 Geberit Systemrohr ML, rund vorgedämmt, Rollenware Art.-Nr. L (m)
  • Seite 68 3.1.2 Systemrohre PB Geberit Systemrohr PB, Rollenware Art.-Nr. L (m) Menge [mm] [mm] [mm] 619.190.00.1 619.191.00.1 619.200.00.1 619.210.00.1 Geberit Systemrohr PB, in Schutzrohr, Rollenware Art.-Nr. L (m) Menge [mm] [mm] [cm] [mm] 619.240.00.1 619.241.00.1 619.242.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 69 3.1.3 Systemrohre Heizung ML Geberit Systemrohr ML, Therm, Rollenware Art.-Nr. L (m) Menge [mm] [mm] [mm] 619.130.00.1 619.131.00.1 619.133.00.1 619.135.00.2 Geberit Systemrohr ML, Therm, rund vorgedämmt, Rollenware Dämmung: 6 mm Art.-Nr. L (m) Menge [mm] [mm] [cm] [mm] [mm] 619.150.00.1 619.151.00.1 619.152.00.1...
  • Seite 70 SORTIMENTSÜBERSICHT   FITTINGS Geberit Systemrohr ML, Therm, exzentrisch vorgedämmt, Rollenware Dämmung: 13 mm Art.-Nr. L (m) Menge [mm] [mm] [mm] [mm] [cm] [cm] 619.180.00.1 6 / 13 619.181.00.1 6 / 13 619.182.00.1 6 / 13 FITTINGS 3.2.1 Kupplungen Geberit FlowFit Kupplung Art.-Nr.
  • Seite 71 25 / 20 620.034.00.1 32 / 15 620.044.00.1 32 / 20 620.054.00.1 32 / 25 620.035.00.1 40 / 25 12,2 620.045.00.1 40 / 32 12,2 620.036.00.1 50 / 32 12,9 620.046.00.1 50 / 40 15,7 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 72 45° Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 620.061.00.1 620.062.00.1 620.063.00.1 620.064.00.1 620.065.00.1 620.066.00.1 620.067.00.1 arc / Winkel: 90° Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 620.070.00.1 620.071.00.1 620.072.00.1 620.073.00.1 620.074.00.1 620.075.00.1 11,5 620.076.00.1 12,5 620.077.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 73 620.121.00.1 12 / 15 / 12 11,9 620.101.00.1 15 / 12 / 12 11,5 620.111.00.1 15 / 12 / 15 11,5 620.132.00.1 15 / 20 / 15 12,4 620.100.00.1 20 / 12 / 12 11,5 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 74 65 / 25 / 65 20,4 620.127.00.1 65 / 32 / 65 21,2 620.135.00.1 40 / 32 / 40 20,7 620.137.00.1 65 / 40 / 65 23,5 12,8 620.147.00.1 65 / 50 / 65 24,9 2 / 2 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 75 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit T-Stück mit Innengewinde Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [cm] [St.] [St.] 620.150.00.1 12 / 15 / 12 11,9 620.151.00.1 11,9 620.157.00.1 20 / 15 / 15 11,9 620.152.00.1 20 / 15 / 20 11,9 620.162.00.1...
  • Seite 76 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit T-Stück mit Innengewinde seitlich Art.-Nr. Menge [mm] [cm] [cm] [cm] [cm] [St.] [St.] 620.353.00.1 25 / 25 / 15 10,2 620.354.00.1 32 / 32 / 15 11,1 620.355.00.1 40 / 40 / 15 15,5 11,7 3.2.5 Innenliegende Zirkulation...
  • Seite 77 SORTIMENTSÜBERSICHT   FITTINGS Geberit Rohr für innenliegende Zirkulation Art.-Nr. L (m) Menge [mm] [mm] [mm] 600.101.00.1 600.101.00.2 Geberit Kupplung für Rohr für innenliegende Zirkulation Art.-Nr. Menge [mm] [cm] [mm] [St.] [St.] 242.737.00.1 3.2.6 Übergänge unlösbar Geberit FlowFit Übergang auf Geberit Mepla Art.-Nr.
  • Seite 78 620.240.00.1 620.231.00.1 15 / 12 620.241.00.1 620.242.00.1 15 / 20 620.232.00.1 620.233.00.1 620.234.00.1 620.235.00.1 12,8 620.236.00.1 13,8 Geberit FlowFit Übergang auf Geberit Mapress, mit Einschubende, Edelstahl Art.-Nr. Menge [mm] [mm] [cm] [cm] [St.] [St.] 620.250.00.1 620.252.00.1 15 / 20 620.253.00.1 620.254.00.1...
  • Seite 79 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergang auf Geberit Mapress, mit Pressmuffe, Edelstahl Art.-Nr. Menge [mm] [mm] [cm] [cm] [St.] [St.] 620.329.00.1 12 / 10 620.332.00.1 620.333.00.1 620.334.00.1 15 / 20 620.335.00.1 620.336.00.1 620.337.00.1 620.338.00.1 620.339.00.1 10,7 Geberit FlowFit Übergang auf Fremdsystem...
  • Seite 80 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergang mit Außengewinde Art.-Nr. Menge [mm] ["] [cm] [cm] [mm] [St.] [St.] 620.300.00.1 12 / 10 620.310.00.1 12 / 15 620.320.00.1 12 / 20 620.301.00.1 15 / 10 620.311.00.1 620.321.00.1 15 / 20 620.302.00.1 20 / 15 620.312.00.1...
  • Seite 81 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergang mit Außengewinde, Edelstahl Art.-Nr. Menge [mm] ["] [cm] [cm] [mm] [St.] [St.] 619.700.00.1 619.701.00.1 619.702.00.1 619.703.00.1 1 1/4 619.704.00.1 1 1/2 619.705.00.1 619.706.00.1 2 1/2 11,4 Geberit FlowFit Übergang mit Innengewinde Art.-Nr. Menge [mm] ["]...
  • Seite 82 620.415.00.1 40 / 50 620.406.00.1 10,2 620.416.00.1 50 / 65 2 1/2 10,7 620.407.00.1 2 1/2 10,7 2 / 2 Geberit FlowFit Übergangsbogen 90° mit Außengewinde Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [St.] [St.] 620.510.00.1 12 / 15 620.520.00.1 12 / 20 620.511.00.1...
  • Seite 83 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergangsbogen 90° mit Außengewinde, lang Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [St.] [St.] 620.522.00.1 12 / 15 620.523.00.1 12 / 20 620.524.00.1 620.525.00.1 15 / 20 620.526.00.1 620.527.00.1 20 / 25 620.528.00.1 Geberit FlowFit Übergangsbogen 90° mit Innengewinde Art.-Nr.
  • Seite 84 Geberit FlowFit Übergang mit MasterFix Art.-Nr. RpMF Menge [mm] ["] [cm] [cm] [St.] [St.] 620.290.00.1 12 / 15 620.291.00.1 Geberit FlowFit Übergangswinkel 90° mit MasterFix Art.-Nr. RpMF Menge [mm] ["] [cm] [cm] [cm] [cm] [St.] [St.] 620.490.00.1 12 / 15 620.491.00.1...
  • Seite 85 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergangs-T-Stück mit MasterFix, Durchgang Art.-Nr. RpMF Menge [mm] [mm] ["] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 620.380.00.1 12 / 15 / 12 11,5 620.381.00.1 15 / 15 / 12 11,5 620.391.00.1 11,5 620.382.00.1 20 / 15 / 15 11,5 620.392.00.1...
  • Seite 86 Geberit Übergang mit Außengewinde MF 1/2" und Außengewinde Art.-Nr. Menge ["] ["] [cm] [St.] [St.] 632.007.00.1 632.008.00.1 20 / 15 Geberit Übergang mit Außengewinde MF 1/2" und Außengewinde, Edelstahl Art.-Nr. Menge ["] ["] [cm] [St.] [St.] 632.005.00.1 Geberit Übergang mit Außengewinde MF 1/2" und Innengewinde Art.-Nr.
  • Seite 87 11,5 620.571.00.1 11,7 620.572.00.1 12,1 620.573.00.1 13,9 620.574.00.1 1 1/4 13,9 620.575.00.1 1 1/2 19,1 620.576.00.1 20,5 Geberit FlowFit Übergangsverschraubung mit Außengewinde Art.-Nr. Menge [mm] ["] ["] [cm] [cm] [mm] [St.] [St.] 620.580.00.1 12 / 15 620.581.00.1 620.591.00.1 15 / 20 620.582.00.1...
  • Seite 88 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergangsverschraubung mit Innengewinde Art-Nr. Menge [mm] ["] ["] [cm] [cm] [mm] [St.] [St.] 620.600.00.1 12 / 15 620.601.00.1 620.602.00.1 620.603.00.1 1 1/4 620.613.00.1 25 / 32 1 1/4 1 1/4 10,6 620.604.00.1 1 1/4 1 1/2 10,9 620.614.00.1...
  • Seite 89 2 3/4 10,7 620.626.00.1 50 / 50 11,5 10,4 620.636.00.1 50 / 50 2 3/8 11,6 10,5 620.646.00.1 50 / 65 2 1/2 11,8 10,2 620.656.00.1 50 / 65 2 3/4 11,5 2 / 2 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 90 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Übergangsbogen 90° mit Überwurfmutter Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [cm] [mm] [St.] [St.] 620.685.00.1 620.686.00.1 12 / 15 16 620.688.00.1 620.689.00.1 15 / 20 20 620.693.00.1 620.694.00.1 20 / 25 25 Geberit FlowFit Übergang mit Klemmringverschraubung Art.-Nr.
  • Seite 91 15 / 12 Geberit FlowFit Übergang auf Kupferrohr-Klemmringverschraubung Art.-Nr. Menge [mm] [mm] [cm] [cm] [St.] [St.] 620.720.00.1 620.721.00.1 15 / 12 620.722.00.1 Geberit FlowFit Übergang mit Verschraubung auf PEX-Rohre Art.-Nr. Menge [mm] ["] [mm] [mm] [cm] [cm] [bar] [St.] [St.] 620.730.00.1 620.731.00.1 620.732.00.1...
  • Seite 92 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Flansch PN6, mit Presseinheit Art.-Nr. Menge [mm] [mm] [cm] [cm] [cm] [cm] [cm] [cm] [ST] [bar] [St.] [St.] 619.616.00.1 11,3 Geberit FlowFit Flansch PN10/16, mit Presseinheit Art.-Nr. Menge [mm] [mm] [cm] [cm] [cm] [cm] [cm]...
  • Seite 93 Geberit FlowFit Rohr-Endstopfen Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 620.740.00.1 620.741.00.1 620.742.00.1 3.2.9 Anschlüsse Geberit FlowFit Anschlusswinkel 90° L / Länge: 3,6 cm Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [cm] [St.] [St.] 620.750.00.1 620.760.00.1 620.751.00.1 620.761.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 94 12 / 15 / 12 620.831.00.1 12 / 15 / 15 620.841.00.1 15 / 15 / 12 620.851.00.1 620.832.00.1 15 / 15 / 20 620.842.00.1 20 / 15 / 15 620.852.00.1 20 / 15 / 20 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 95 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit T-Anschlusswinkel 90° abgesetzt L / Länge: 3,6 cm Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 620.951.00.1 13,4 L / Länge: 5,2 cm Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 620.981.00.1 13,4 Geberit FlowFit Eckanschlusswinkel 90°...
  • Seite 96 SORTIMENTSÜBERSICHT   FITTINGS Geberit Anschlusswinkel 90° mit Außengewinde MF 1/2" L / Länge: 5,7  cm Art.-Nr. Menge ["] ["] [cm] [cm] [cm] [St.] [St.] 602.285.00.1 L / Länge: 6,6  cm Art.-Nr. Menge ["] ["] [cm] [cm] [cm] [St.] [St.] 602.299.00.1 L / Länge: 7,3  cm Art.-Nr.
  • Seite 97 SORTIMENTSÜBERSICHT   FITTINGS Geberit Set Anschluss gerade, mit Außengewinde MF 1/2", vormontiert, Trockenbau Art.-Nr. Menge ["] ["] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 602.295.00.1 31,6 16,5 Geberit FlowFit Anschlusswinkel 90° vormontiert, einfach, abgesetzt, gedämmt L1 / Länge: 5,2 cm Art.-Nr. Menge [mm] ["]...
  • Seite 98 [cm] [cm] [cm] [cm] [cm] [St.] [St.] 619.641.00.1 59,7 25,3 619.651.00.1 15,3 59,7 25,3 2 / 2 Geberit FlowFit Anschlusswinkel 90° vormontiert, zweifach, abgesetzt L1 / Länge: 5,2 cm Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 619.660.00.1...
  • Seite 99 SORTIMENTSÜBERSICHT   FITTINGS Geberit Anschlusswinkel 90° mit Außengewinde MF 1/2", vormontiert, zweifach, mit Ablaufrohrschelle L1 / Länge: 5,2 cm Art.-Nr. Menge ["] ["] [cm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 632.871.00.2 15,3 59,7 25,3 Geberit Anschlusswinkel 90° mit Außengewinde MF 1/2", vormontiert, einfach L1 / Länge: 5,2 cm...
  • Seite 100 SORTIMENTSÜBERSICHT   FITTINGS Geberit Anschlusswinkel 90° mit Außengewinde MF 1/2", vormontiert, einfach, kurz L1 / Länge: 5,7 cm Art.-Nr. Menge ["] ["] [cm] [cm] [cm] [cm] [St.] [St.] 632.856.00.1 Geberit Anschlusswinkel 90° mit Außengewinde MF 1/2", vormontiert, zweifach, mit Ablaufrohrschelle L1 / Länge: 5,2 cm Art.-Nr.
  • Seite 101 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Anschlusswinkel 90° für Unterputzspülkasten Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [cm] [St.] [St.] 620.890.00.1 620.891.00.1 Geberit FlowFit Bogenwanddurchführung 90° Art.-Nr. Menge [mm] ["] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 620.803.00.1 12 / 15 3,9 / 3,4 / 2,9 2,5 / 3 / 3,5 620.804.00.1...
  • Seite 102 ["] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 620.822.00.1 12 / 15 / 12 3,9 / 3,4 / 2,9 2,5 / 3 / 3,5 620.823.00.1 3,9 / 3,4 / 2,9 2,5 / 3 / 3,5 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 103 SORTIMENTSÜBERSICHT   FITTINGS 3.2.10 Verteiler mit Gewindeanschluss Geberit Verteiler mit Gewindeanschluss und Verteilerabgang für Eurokonus Werkstoff: Rotguss (CuSn5Zn5Pb2-C) Art.-Nr. Anzahl Menge ["] ["] ["] [cm] [cm] [cm] [cm] [cm] [cm] [cm] Abgänge [St.] [St.] 602.422.00.1 20 / 15 / 20 3/4 3/4 3/4 5 10,9 1,5 602.423.00.1...
  • Seite 104 SORTIMENTSÜBERSICHT   FITTINGS Geberit Verteiler mit Gewindeanschluss und Verteilerabgang für Eurokonus Werkstoff: Messing CW617N Art.-Nr. Anzahl Menge ["] ["] ["] [cm] [cm] [cm] [cm] [cm] [cm] [cm] Abgänge [St.] [St.] 613.422.00.1 25 / 15 / 25 1 613.423.00.1 25 / 15 / 25 1 612.422.00.1...
  • Seite 105 SORTIMENTSÜBERSICHT   FITTINGS Geberit Stopfen mit Außengewinde Art.-Nr. Menge ["] [cm] [cm] [mm] [St.] [St.] 613.480.00.1 612.480.00.1 Geberit Anschlussverschraubung für Eurokonus Art.-Nr. Menge [mm] ["] [mm] [St.] [St.] 650.534.22.2 12 / 20 651.534.22.2 15 / 20 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 106 SORTIMENTSÜBERSICHT   FITTINGS 3.2.11 T-Stücke für Heizung Geberit FlowFit Kreuzungs-T-Stück mit Dämmbox Art.-Nr. Menge [mm] [mm] [mm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 619.300.00.1 18,6 13,6 619.311.00.1 15 / 12 / 12 18,6 13,6 619.331.00.1 18,6 13,6 619.321.00.1...
  • Seite 107 SORTIMENTSÜBERSICHT   FITTINGS 3.2.12 Übergänge und Verbindungen für Heizung, lösbar Geberit FlowFit Übergang mit Verschraubung auf PEX-Rohre Art.-Nr. Menge [mm] ["] [mm] [mm] [cm] [cm] [bar] [St.] [St.] 620.730.00.1 620.731.00.1 620.732.00.1 3.2.13 Anschlüsse für Heizung Geberit Anschlussbox Typ T Art.-Nr.
  • Seite 108 [cm] [St.] [St.] 650.230.00.1 10,5 27 15,5 1 651.230.00.1 22,3 6,3 18,5 9 10,5 27 Geberit Typ L Anschlussbox Art.-Nr. Menge [mm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 650.233.00.1 21,5 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 109 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Metallrohr-Anschlussbogen 90° mit Anschlussverschraubung für Eurokonus L1 / Länge: 30 cm Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [St.] [St.] 619.400.22.1 12 / 20 12,8 619.401.22.1 15 / 20 12,7 L1 / Länge: 100 cm Art.-Nr.
  • Seite 110 [cm] [cm] [cm] [cm] [cm] [St.] [St.] 619.420.22.1 12 / 20 / 12 619.421.22.1 15 / 20 / 15 Geberit FlowFit Set Anschluss-T-Stücke für Vor- und Rücklauf, mit Anschlussverschraubung für Eurokonus Art.-Nr. Menge [mm] [mm] [cm] [cm] [cm] [cm] [cm]...
  • Seite 111 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Set Anschluss-Endstücke für Vor- und Rücklauf, mit Anschlussverschraubung für Eurokonus Art.-Nr. Menge [mm] [mm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 619.450.22.1 13,5 1,1 619.460.22.1 13,5 1,1 Geberit Abpressschlaufe mit Eurokonusverschraubungen Art.-Nr.
  • Seite 112 20 / 15 Geberit Übergang Eurokonus, mit Innengewinde Art.-Nr. Menge ["] [mm] [cm] [mm] [St.] [St.] 641.522.00.1 20 / 15 22 x 1,5 Geberit FlowFit Anschluss gerade, mit Überwurfmutter Art.-Nr. Menge [mm] ["] [mm] [cm] [cm] [cm] [mm] [St.] [St.] 619.490.22.1 619.491.22.1...
  • Seite 113 SORTIMENTSÜBERSICHT   FITTINGS Geberit FlowFit Set Anschlussverschraubungen mit Außengewinde Art.-Nr. Menge [mm] ["] [mm] [St.] [St.] 619.267.22.1 Geberit FlowFit Anschlussverschraubung für Eurokonus, für Systemrohre ML / PB / SL Art.-Nr. Menge ["] [mm] [St.] [St.] 619.055.00.1 12 / 20 619.056.00.1 15 / 20 Geberit Anschlussverschraubung mit Außengewinde, Heimeier...
  • Seite 114 SORTIMENTSÜBERSICHT   FITTINGS Geberit Anschlussverschraubung mit Außengewinde, Danfoss Art.-Nr. Menge [mm] ["] [mm] [St.] [St.] 650.513.22.1 Geberit FlowFit Anschluss für Eurokonus, mit Überwurfmutter Art.-Nr. Menge [mm] ["] [cm] [cm] [mm] [St.] [St.] 619.260.22.1 12/20 619.261.22.1 15/20 Geberit FlowFit Anschluss gerade, mit Außengewinde Art.-Nr.
  • Seite 115 Geberit Abschluss für T-Stück Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 601.837.00.1 16 / 20 3.3.2 Dämmungen für Anschlüsse Geberit Schalldämmset für Anschlusswinkel 90° einfach Art.-Nr. Menge [cm] [cm] [cm] [cm] [cm] [St.] [St.] 601.801.00.1 Geberit Schalldämmunterlage für Anschluss gerade Art.-Nr.
  • Seite 116 3.3.3 Abdichtungen für Rohre und Fittings Geberit Dichtbandage Art.-Nr. L (m) Menge [mm] [cm] [St.] [St.] 601.813.00.1 12,5 601.815.00.1 12,5 3.3.4 Abdichtungen für Anschlüsse Geberit Abdichtscheibe für Anschlüsse Art.-Nr. Menge [cm] [mm] [St.] [St.] 601.812.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 117 619.721.00.1 619.722.00.1 3.3.5 Abdeckungen für Rohre Geberit Rohrhülse geschlitzt Art.-Nr. Menge [mm] [cm] 611.605.BM.1 15–20 Geberit Doppelrosette Art.-Nr. Menge [cm] [mm] [cm] [cm] [St.] [St.] 611.610.BM.1 14 / 15 / 16 / 18 / 20 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 118 3.3.6 Befestigungen für Rohre Geberit Rohrschelle einfach Art.-Nr. Menge [mm] [cm] [St.] [St.] 602.761.00.1 602.765.26.1 603.765.26.1 Geberit Set Fixpunktbefestigungen Art.-Nr. Menge [mm] [cm] [cm] [cm] [St.] [St.] 619.730.00.1 619.731.00.1 619.732.00.1 619.733.00.1 619.734.00.1 619.735.00.1 619.736.00.1 619.737.00.1 10,3 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 119 [mm] [cm] [cm] [cm] [St.] [St.] 603.702.00.1 25 / 26 604.702.00.1 605.702.00.1 606.702.00.1 607.702.00.1 608.702.00.1 10,7 Geberit Rohrschelle gedämmt, mit Gewindemuffe M8 / M10 Art.-Nr. Oberfläche Menge [mm] [mm] [mm] [cm] [cm] [cm] [St.] [St.] 601.851.26.1 galvanisch verzinkt 8 / 10 15–19...
  • Seite 120 388.128.00.1 lackiert – 0,75 Geberit Gewinderohr Art.-Nr. Menge ["] [cm] [cm] [St.] [St.] 362.857.26.1 Geberit Grundplatte rechteckig, Zweiloch, mit Gewindemuffe M10 / G 1/2" Art.-Nr. Menge ["] [mm] [cm] [cm] [cm] [cm] [cm] [St.] [St.] 362.851.26.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 121 Farbe / Oberfläche: blau Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 650.021.00.1 14 / 16 10,5 651.021.00.1 10,5 Farbe / Oberfläche: rot Art.-Nr. Menge [mm] [cm] [cm] [St.] [St.] 650.023.00.1 14 / 16 10,5 651.023.00.1 10,5 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 122 [cm] [St.] [St.] 651.782.00.1 13,5–31 Geberit Bauschutz für Anschlussdose 90° Art.-Nr. Menge ["] [cm] [St.] [St.] 650.928.00.1 Geberit Montageplatte abgesetzt, zweifach, Anschlussdistanz 10 cm oder 15.3 cm Art.-Nr. Menge [cm] [cm] [St.] [St.] 650.732.00.2 15,3 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 123 Geberit Montageplatte abgesetzt, einfach, für Anschlussdose Art.-Nr. Menge [St.] [St.] 650.733.00.2 Geberit Montageplatte gerade, einfach Art.-Nr. Menge [St.] [St.] 601.736.00.1 Geberit Montageplatte gerade, zweifach, Anschlussdistanz 7.3 cm oder 15.3 cm Art.-Nr. Menge [cm] [cm] [St.] [St.] 601.737.00.1 15,3 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 124 SORTIMENTSÜBERSICHT   ZUBEHÖR Geberit Montageplatte abgesetzt, einfach, für Versorgungssystem Art.-Nr. Menge [St.] [St.] 601.733.00.1 Geberit Montageplatte abgesetzt, zweifach, Anschlussdistanz 10 cm oder 12 cm Art.-Nr. Menge [cm] [cm] [St.] [St.] 601.731.00.1 Geberit Montageplatte abgesetzt, zweifach, Anschlussdistanz 7.3 cm oder 15.3 cm Art.-Nr.
  • Seite 125 SORTIMENTSÜBERSICHT   ZUBEHÖR Geberit Set Montagehilfe für Anschluss gerade für Trockenbau Art.-Nr. Menge ["] [St.] [St.] 601.744.00.1 3.3.9 Befestigungen für Verteiler Geberit Set Verteilerbefestigungen gerade, mit Drehrastbolzen Art.-Nr. Menge [mm] [cm] [St.] [St.] 653.492.00.1 25–30 Geberit Set Verteilerbefestigungen gekröpft, mit Drehrastbolzen Art.-Nr.
  • Seite 126 SORTIMENTSÜBERSICHT   ZUBEHÖR Geberit Set Verteilerbefestigungen gekröpft Art.-Nr. Menge [mm] [mm] [cm] [St.] [St.] 653.491.00.1 25–30 3.3.10 Systemdichtungen Geberit Flachdichtung Centellen® R WS 3825 Art.-Nr. Menge ["] [mm] [mm] [mm] [St.] [St.] 242.976.00.1 242.319.00.1 242.320.00.1 242.323.00.1 242.324.00.1 1 1/8 242.325.00.1 1 1/4 242.326.00.1...
  • Seite 127 242.329.00.2 242.330.00.2 2 1/4 242.331.00.2 2 3/8 242.332.00.2 2 1/2 242.333.00.2 2 3/4 242.976.00.2 Geberit Flanschdichtung PN 6 Art.-Nr. Menge [mm] [mm] [mm] [bar] [St.] [St.] 91041 91042 91043 91044 91045 91046 91047 91048 91049 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 128 10 / 16 91032 10 / 16 91033 10 / 16 91034 10 / 16 91035 10 / 16 91036 10 / 16 91037 10 / 16 91038 10 / 16 91039 10 / 16 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 129 10 / 16 600.046.00.1 10 / 16 600.047.00.1 10 / 16 600.048.00.1 10 / 16 600.049.00.1 10 / 16 3.3.11 Sets Schraube für Flanschverbindungen Geberit Set Schraube für Flanschverbindung, aus Stahl verzinkt Art.-Nr. Menge [mm] [cm] [cm] [cm] [St.] [St.] 91064...
  • Seite 130 SORTIMENTSÜBERSICHT   ZUBEHÖR Geberit Set Schraube für Flanschverbindung, aus CrNi-Stahl Art.-Nr. Menge [mm] [cm] [cm] [cm] [St.] [St.] 91166 91167 91168 91169 91170 91171 91172 91173 3.3.12 Verbrauchsmaterial Geberit Lecksuchspray Art.-Nr. Inhalt Menge [ml] [St.] [St.] 690.942.00.1 © 12/2023 Baustelleneinweisung Geberit FlowFit...
  • Seite 132 Geberit Vertriebs GmbH Theuerbachstraße 1 88630 Pfullendorf Geberit Technik Telefon T 07552 934 1011 F 07552 934 866 technik-telefon@geberit.com www.geberit.de Stand: Januar 2024 Urheberrechtlich geschützt. Nachdruck oder Veröffentlichung, auch durch elektronische Medien, auch auszugsweise nur mit Genehmigung Geberit Vertriebs GmbH, Pfullendorf...
