1.1.10 Montage Anschlusswinkel 90°
Geberit FlowFit Anschlusswinkel 90° sind
verdrehsicher zu montieren. Hierfür eignen sich
z. B. die Geberit Montageplatten für 1 Anschluss
oder für 2 Anschlüsse.

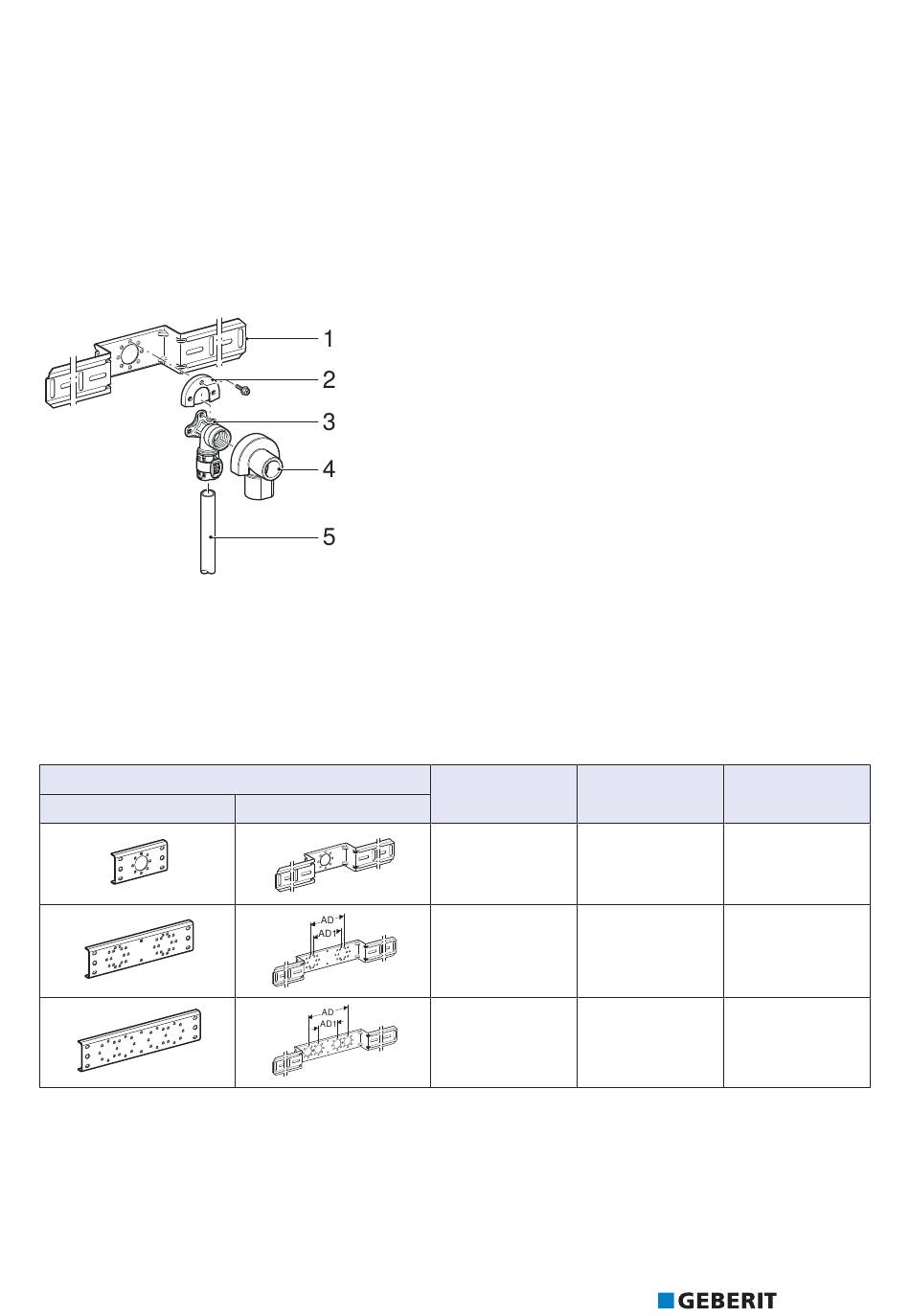

Montagebeispiel:
1 Geberit Montageplatte
2 Schalldämmunterlage
3 Geberit FlowFit Anschlusswinkel 90°
4 Schalldämmkappe
5 Geberit Systemrohr ML
Geberit Montageplatte
gerade
© 12/2023 Baustelleneinweisung Geberit FlowFit
Anzahl möglicher
Anschlüsse
abgesetzt
MONTAGE MONTAGEREGELN
AD
[cm]
1 –
2 12
2 15,3
AD1
[cm]
–
10
7,3
15
