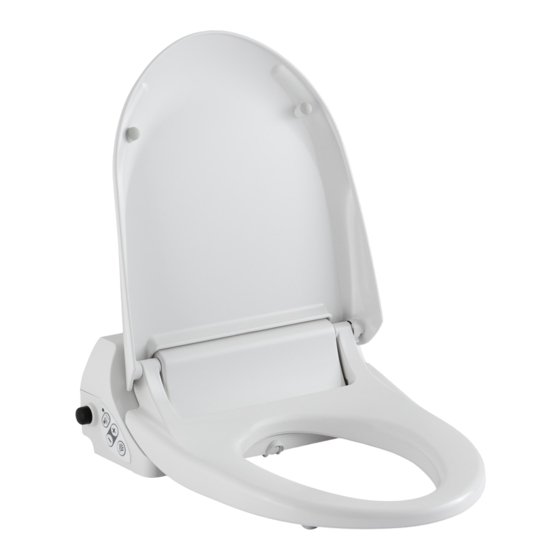

Geberit AquaClean 4000 Montageanleitung
Vorschau ausblenden
Andere Handbücher für AquaClean 4000:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitungen (28 Seiten) ,
- Montageanleitung (28 Seiten)
Werbung
Quicklinks
Sicherheit
Zielgruppe und Qualifikation
Das Geberit Produkt darf nur durch einen ausgebildeten
Sanitärinstallateur unter Beachtung der Montageanleitung
und der Sicherheitsbestimmungen montiert werden.
Grundlegende Sicherheitshinweise
Bei der Montage des Geberit Produkts sind folgende
Sicherheitshinweise unbedingt zu beachten:
• Montageanleitung vor der Montage sorgfältig lesen
• Montageanleitung während der Montage zum
Nachschlagen bereithalten
• Kein Produkt einsetzen, das sichtbare Mängel aufweist
• Produkt nicht eigenmächtig ändern oder umbauen
• Bei der Montage für genügend Platz und ausreichende
Beleuchtung sorgen
Spezielle Sicherheitshinweise
GEFAHR
Lebensgefahr durch Stromschlag
Die bauseitige Elektroinstallation darf nur
von autorisierten Fachkräften nach den
lokal gültigen Vorschriften ausgeführt
werden.
Verwendung
Das AquaClean 4000 darf nur als Aufsatz für WC-
Keramiken mit Aufputz-Spülkasten oder Unterputz-
Spülkasten verwendet werden.
Das AquaClean 4000 darf nicht in frostgefährdeten
Räumen installiert werden. Die minimale
Umgebungstemperatur beträgt 10 °C.
Das AquaClean 4000 darf nicht mit Regenwasser
betrieben werden.
Eine andere oder darüber hinausgehende Verwendung gilt
als nicht bestimmungsgemäss. Für hieraus resultierende
Schäden haftet Geberit nicht.
Symbolerklärung
Symbol
Bedeutung
WARNUNG
Weist auf eine mögliche
gefährliche Situation hin, die Tod
oder schwere Körperverletzung
zur Folge haben kann.
VORSICHT
Weist auf eine mögliche
gefährliche Situation hin, die
leichte oder mittlere
Körperverletzung oder
Sachschaden zur Folge haben
kann.
Weist auf eine wichtige
Information hin.
Handlungsschritt besonders
beachten!
Kontakt
Für technische Auskunft und Anfragen wenden Sie sich an
die zuständige Geberit Vertriebsgesellschaft oder an
www.geberit.com.
Technische Daten
Netzfrequenz
Nennspannung
Länge Netzkabel
Schutzklasse
Schutzart
Leistungsaufnahme Standby /
bei eingeschalteter Heizung
Leistungsaufnahme
Fliessdruckbereich
Durchflussmenge Analdusche
Fassungsvermögen
Warmwasserspeicher
DE
50 - 60
Hz
230
V AC
2
m
I
IP x4
0,9 / 5,8
W
800
W
0,5 - 10
bar
0,9 - 1,6
l/min
0,9
l
3
