MONTAGE MONTAGEREGELN
1 MONTAGE
1.1 MONTAGEREGELN
1.1.1 Verarbeitungstemperatur
Geberit FlowFit Systemkomponenten können bei
einer Umgebungstemperatur von -10 bis +60 °C
verarbeitet werden.
Akkubetriebene Pressgeräte können bei
Temperaturen von -10 °C bis +50 °C verwendet
werden.
1.1.2 Biegen von Geberit
Systemrohren ML
Beim Biegen der Geberit Systemrohre ML ist
Folgendes zu beachten:
• Grundsätzlich wird empfohlen, die Rohre zu
biegen, bevor sie mit einem Fitting verbunden
oder verpresst sind.
• Falls ein Biegen nach dem Verpressen
unumgänglich ist, muss die Pressverbindung
während des Biegevorgangs spannungsfrei
gehalten werden.
• Rohre mit den Außendurchmessern 63 und
75 mm sind eingeschränkt biegbar.
• Die Bogeninnenseite darf weder Eindrücke noch
Stauchungen aufweisen.
• Der Schutzmantel darf nicht beschädigt werden.
4

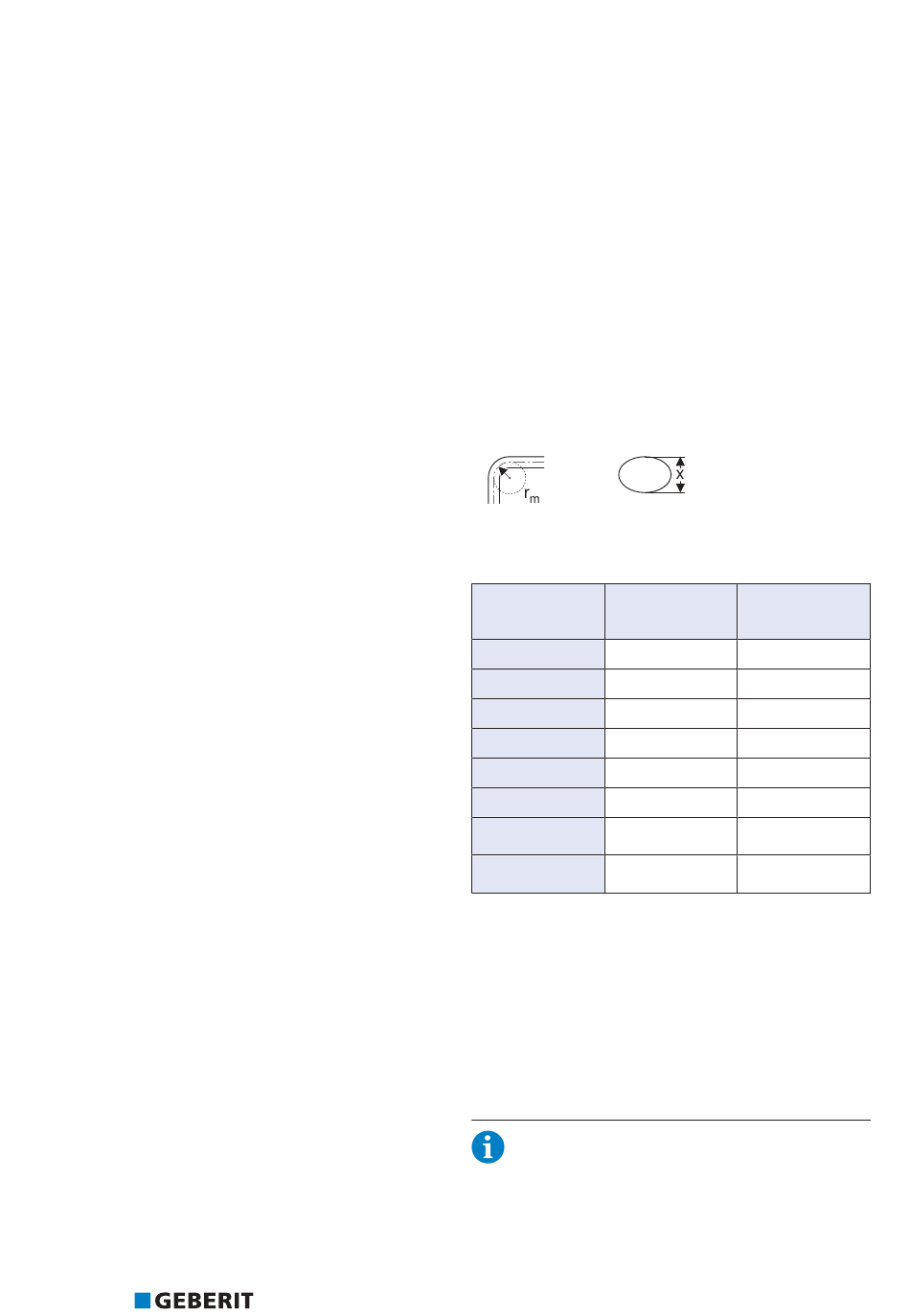

Die folgende Tabelle zeigt den kleinstmöglichen
Biegeradius und den minimalen ovalen
Durchmesser für Rohre.
r m Kleinstmöglicher Biegeradius
X Minimaler ovaler Rohrdurchmesser
d
[mm]
16
20
25
32
40
50
63
75
1) Geberit Systemrohre d63 und d75 mm dürfen
mit geeigneten Biegematrizen um maximal 30
Grad gebogen werden. Der angegebene
Biegeradius bezieht sich auf die Innenseite
des Bogens gemäß EN 10255. Geberit
empfiehlt, Richtungsänderungen bei d63 und
d75 nicht durch Biegen, sondern mit den
Geberit Fittings auszuführen.
Soll ein bereits verpresstes Systemrohr
gebogen werden, müssen die
Verbindungsstellen fixiert werden.
© 12/2023 Baustelleneinweisung Geberit FlowFit
r m x
[mm]
[cm]
5,8 15
7,0 19
9,0 24
11,6 30
16,0 37
20,0 47
1) 1)
22,0 59
1) 1)
26,0 71
