1.1.9 Geberit
Rohrschelleneinlegeschale
für Gleitpunkte
Handelsübliche Rohrschellen oder die Geberit
Rohrschelle gedämmt können mit der Geberit
Rohrschelleneinlegeschale auf einfache Weise als
Gleitschelle eingesetzt werden.

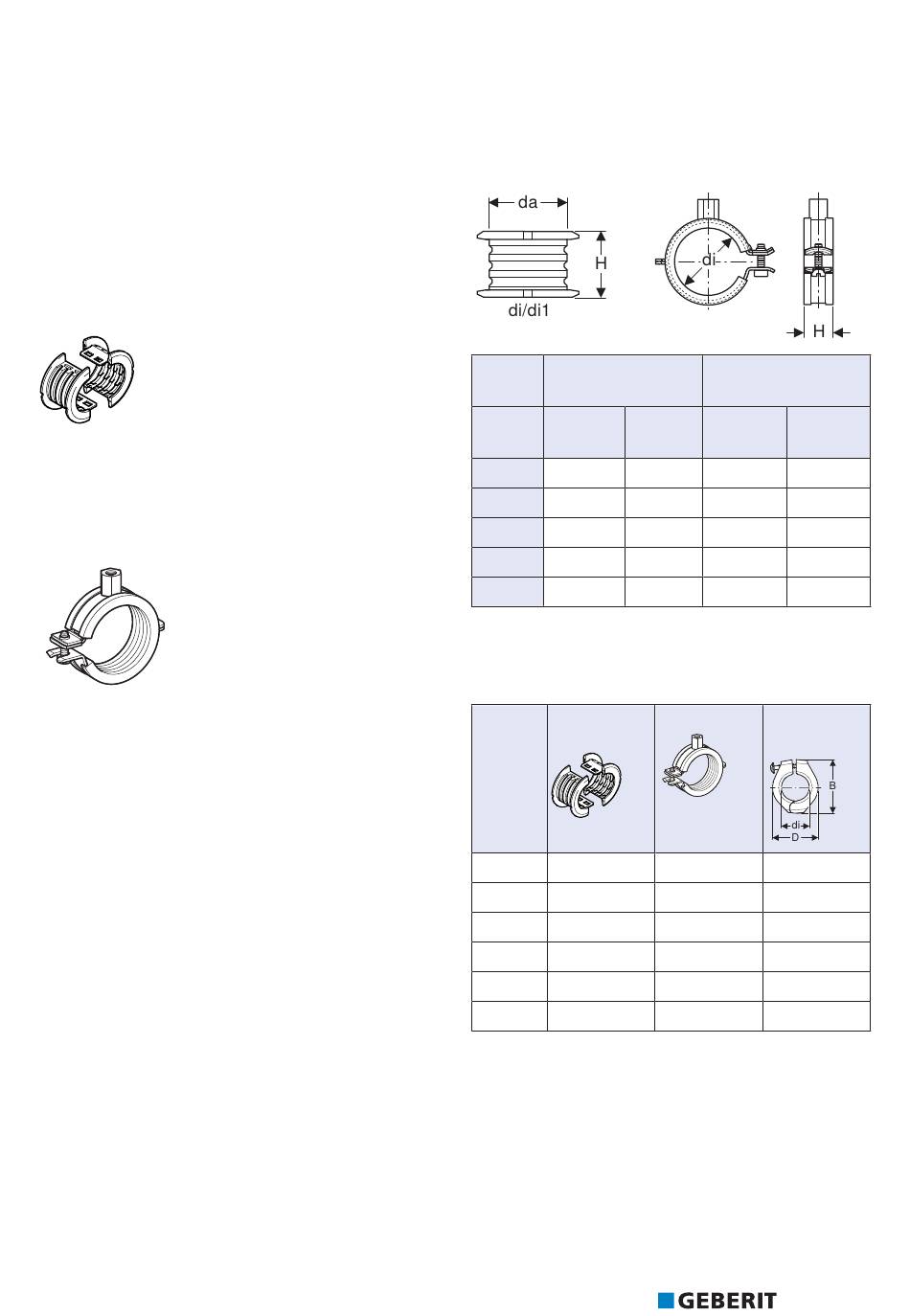

Abbildung 16: Geberit Rohrschelleneinlegeschale
Die Einlegeschalen sind in ihrem
Außendurchmesser so abgestimmt, dass die
zugehörige Rohrschelle immer der nächstgrößeren
Rohrdimension entspricht.
Abbildung 17: Geberit Rohrschelle gedämmt, mit
Gewindemuffe M8 / M10
© 12/2023 Baustelleneinweisung Geberit FlowFit
Zuordnung Rohrschelleneinlegeschale zu
Rohrschelle
System- Rohrschellen-
rohr einlegeschale
d di
[mm] [mm]
25 25
32 32
40 40
50 50
63 63
Zuordnung Einlegeschale, Rohrschelle,
Fixpunktbefestigung
System- Einlege-
rohr schale
d
[mm]
25 603.702.00.1 601.854.26.1 619.732.00.1
32 604.702.00.1 601.855.26.1 619.733.00.1
40 605.702.00.1 601.856.26.1 619.734.00.1
50 606.702.00.1 601.858.26.1 619.735.00.1
63 607.702.00.1 601.859.26.1 619.736.00.1
75 608.702.00.1 601.860.26.1 619.737.00.1
MONTAGE MONTAGEREGELN
Rohrschelle
gedämmt
da di
[mm] [mm] [mm]
32 32‒37
40 40‒46
50 48‒53
63 63‒67
75 74‒80
Rohrschelle Fixpunktbe-
festigung
H
25
25
25
30
30
13
