MONTAGE MONTAGEMASSE
1.2.5 Befestigungsabstände
Unterputzabsperrventile
Maximale Abstände zwischen Rohrschelle
und Unterputzabsperrventil
Bei Montage eines Unterputzabsperrventils gelten
die folgenden maximalen Abstände:
≤ 20 cm
≤ 20 cm

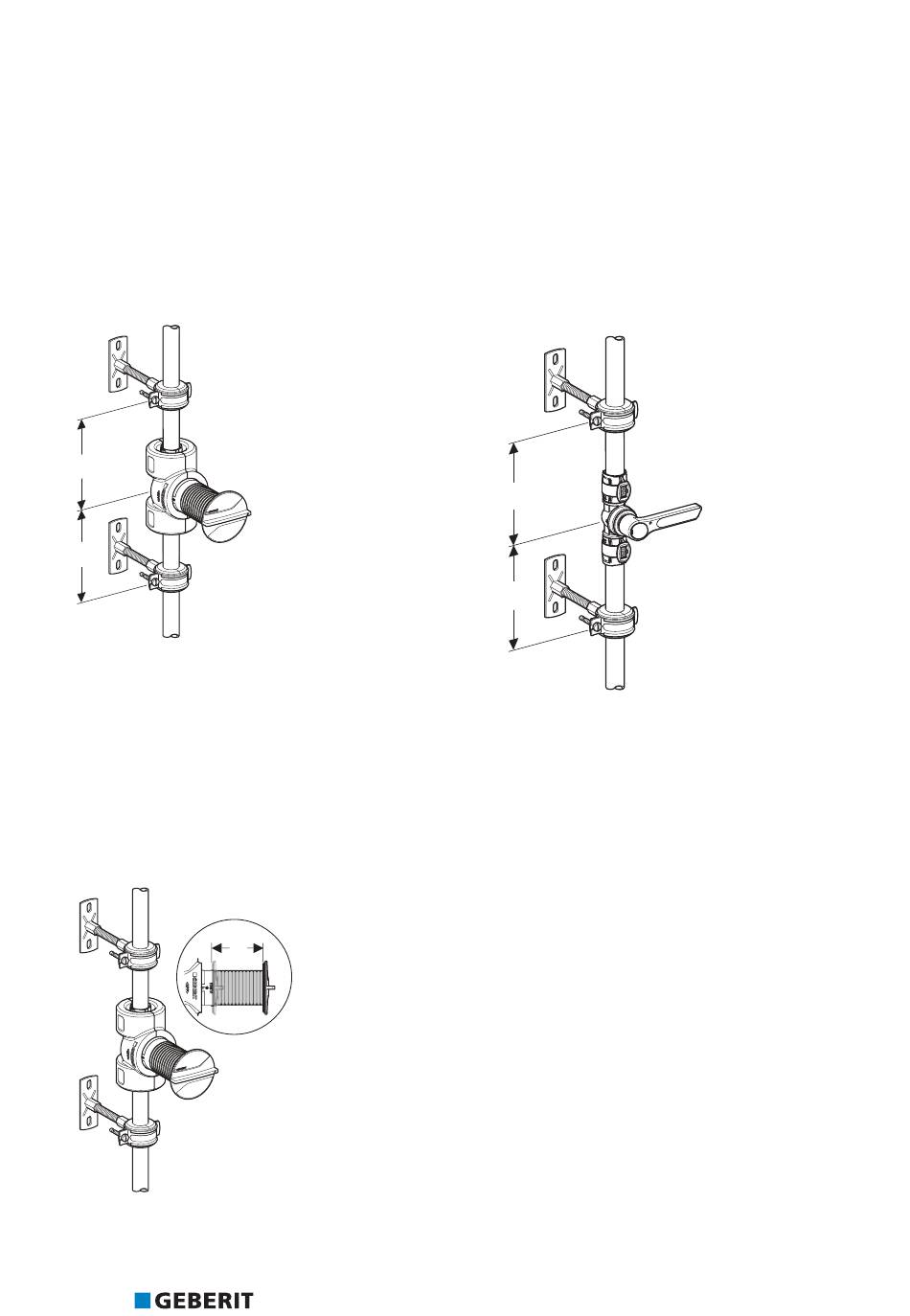

Abbildung 20: Maximaler Abstand zwischen
Rohrschelle und Unterputzabsperrventil
bei Geberit FlowFit
Kürzungsmaß bei Montage des
Betätigungsgriffs
Bei Montage des Betätigungsgriffs eines
Unterputzabsperrventils ist das maximale
Kürzungsmaß einzuhalten.
≤ 7.3 cm
Abbildung 21: Maximales Kürzungsmaß
Betätigungsgriff bei Geberit FlowFit
22
1.2.6 Befestigungsabstände
Kugelhahn
Maximale Abstände zwischen Rohrschelle
und Kugelhahn
Bei Montage eines Kugelhahns gelten die
folgenden maximalen Abstände:
≤ 20 cm
≤ 20 cm
Abbildung 22: Maximaler Abstand zwischen
Rohrschelle und Kugelhahn bei Geberit
FlowFit
