Anschluss LINK-Kabel
MODUL 1

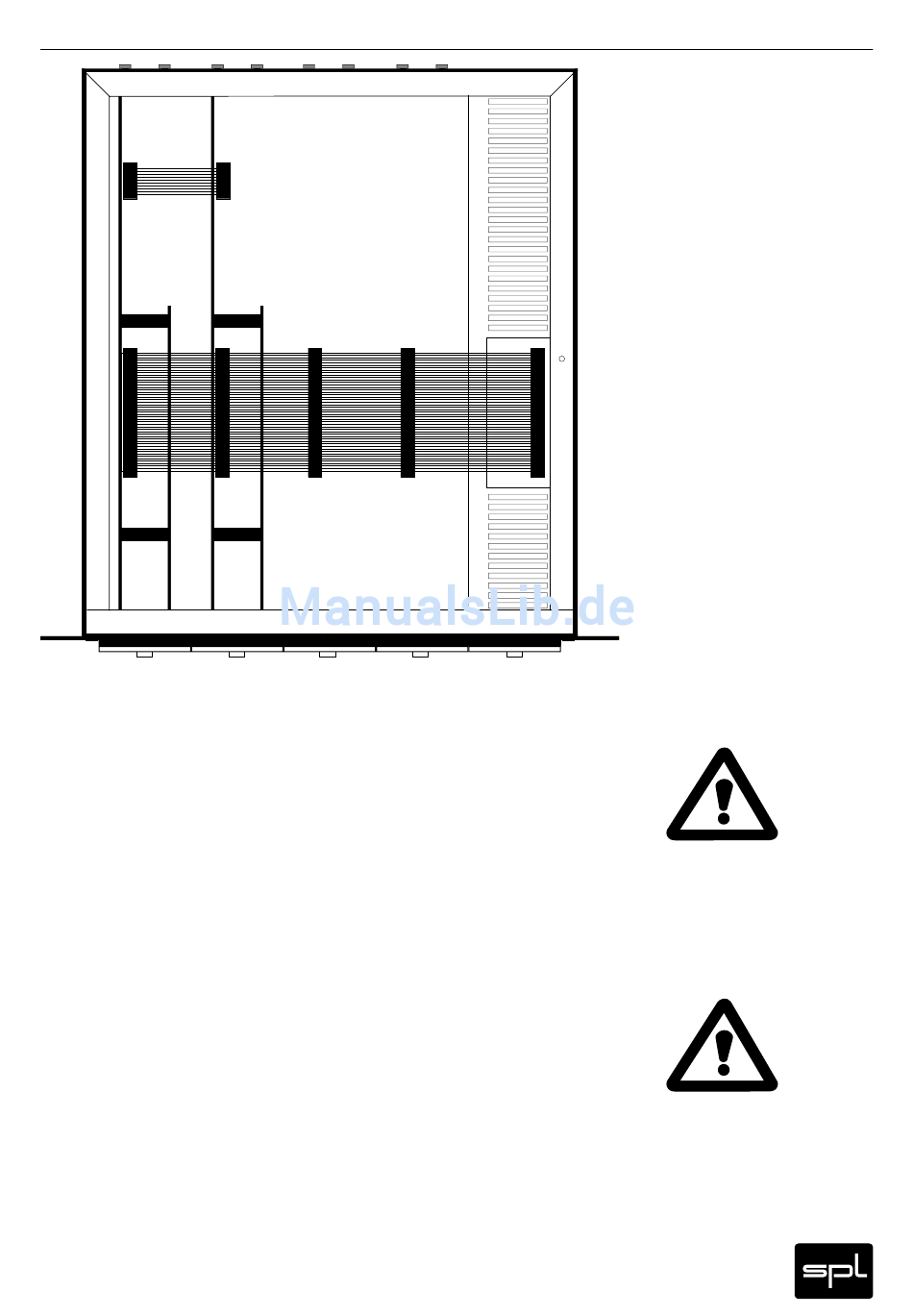

Anschluss LINK-Kabel (Draufsicht)
Module mit einer Link-Schaltung (Transient Designer, DynaMaxx) können Sie paarweise
für den Betrieb als Stereo-Einheit verbinden. Das Master-Modul steuert dann das Slave-
Modul, so dass eine kanalübergreifend gleichmäßige Bearbeitung bei Stereo-Programmen
sichergestellt ist. Außerdem erschließen Sie sich durch den Link-Modus weitere interessante
Anwendungen (siehe Modulanleitungen).
WICHTIG: Die Konfiguration als Master- oder Slave-Modul ist vor dem Einbau vorzunehmen!
In den Modulanleitungen ist beschrieben, wie Sie die Module jeweils als Master oder Slave
konfigurieren.
Bei Modulen mit Link-Schaltung sitzt ein 10-Pin-Sockel an der Oberkante der Platine.
Im Lieferumfang jedes Moduls mit Link-Schaltung ist ein Flachbandkabel mit zwei
10-Pin-Steckern enthalten, das Sie zur Verbindung der beiden Sockel benötigen.
Stecken Sie je einen Stecker des Kabels in die Sockel der zu verbindenden Module. Achten Sie
auf eine sichere Verbindung, indem Sie sich vergewissern, dass der Stecker vollständig in den
Sockel eingeschoben ist.
WICHTIG: Drücken oder ziehen Sie immer nur die Pfostenstecker, niemals das Kabel!
Andernfalls kann das Kabel beschädigt und die Kontaktsicherheit des Kabels gefährdet
werden. Folgeschäden können ein oder mehrere Module betreffen!
RackPack 4
Schmales
Flachbandkabel:
Link-Schaltung
der Module.
MODUL 2
Moduleinbau
