Moduleinbau
MODUL 1

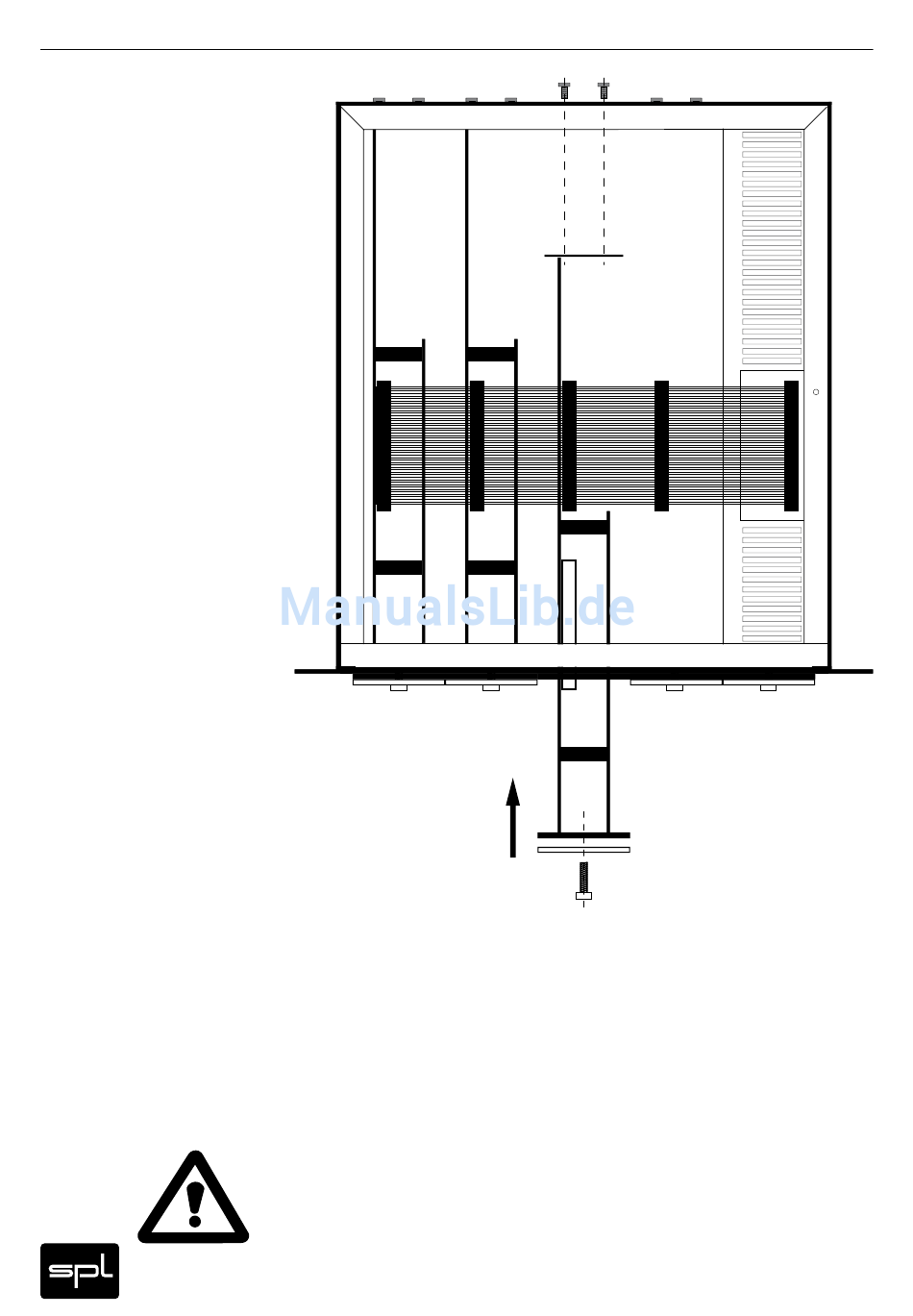

Schritt 4 (Draufsicht)
Führen Sie das neue Modul in die Öffnung auf der Gehäusefront ein. Befestigen Sie das neue
Modul mit vier Kreuzschlitzschrauben auf der Gehäuserückseite (zwei Schrauben liegen dem
Modul bei, zwei weitere Schrauben hielten die hintere Abdeckplatte, siehe Schritt 2).
Danach führen Sie die beiden M4-Innensechskantschrauben zunächst durch die Löcher
oben und unten in der silbernen Zierblende, dann durch die Löcher oben und unten in der
schwarzen Modulfront. Schrauben Sie nun Zierblende und Modulfront in die Gewinde des
Rahmens (umgekehrt vorgehen wie in Schritt 3).
Schritt 5
Drücken Sie abschließend den Pfostenstecker des breiten Flachbandkabels auf den Sockel
des neuen Moduls. Achten Sie auf eine sichere Verbindung, indem Sie sich vergewissern,
dass der Stecker vollständig in den Sockel eingeschoben ist.
WICHTIG: Drücken oder ziehen Sie immer nur die Pfostenstecker, niemals das Kabel!
Andernfalls kann das Kabel beschädigt und die Kontaktsicherheit des Kabels gefährdet
werden. Folgeschäden können ein oder mehrere Module betreffen!
12
4x
Breites
MODUL 2
Flachbandkabel:
Stromversorgung
der Module.
Zierblende
2x
Schritt 4 und 5
RackPack 4
