Moduleinbau
Schritt 2 und 3

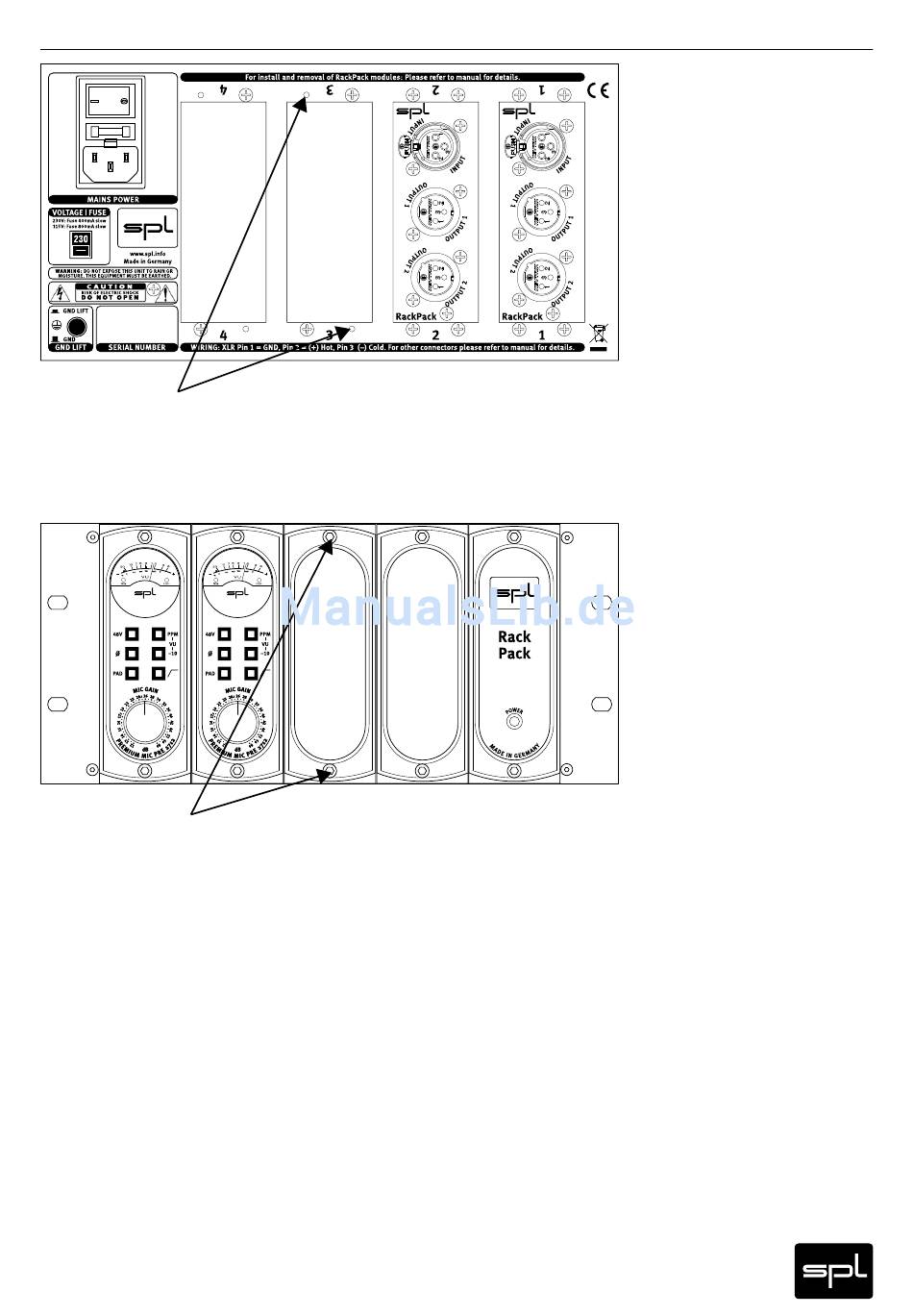

Schritt 2 (Rückansicht)
Entfernen Sie die zwei Kreuzschlitzschrauben, die die hintere Abdeckplatte in Schacht 3
halten. Nehmen Sie die Abdeckplatte heraus. Sie werden sie nicht mehr benötigen, solange
Schacht drei mit einem Modul bestückt ist. Die Abdeckplatte können Sie daher einlagern.
Schritt 3 (Frontansicht)
Entfernen Sie mit dem Inbusschlüssel beide Innensechskantschrauben, die Zier- und
Abdeckblende vor dem Schacht 3 halten. Halten Sie die silberne Zierblende weiterhin griff-
bereit, Sie benötigen sie für das neue Modul. Die schwarze Abdeckblende werden Sie nicht
mehr brauchen, solange Schacht 3 mit einem Modul bestückt ist. Die Abdeckblende können
Sie daher einlagern.
RackPack 4
11
