Kompatibilitet Baggaffel (F. 2); Udskiftning Af Frihjulsenhed (F. 9); Installation Af Tandhjulskassette (F. 4); Fastgørelse Cykel/Rulle Med Hurtigudløser (F. 5) - Elite Avanti Anleitung

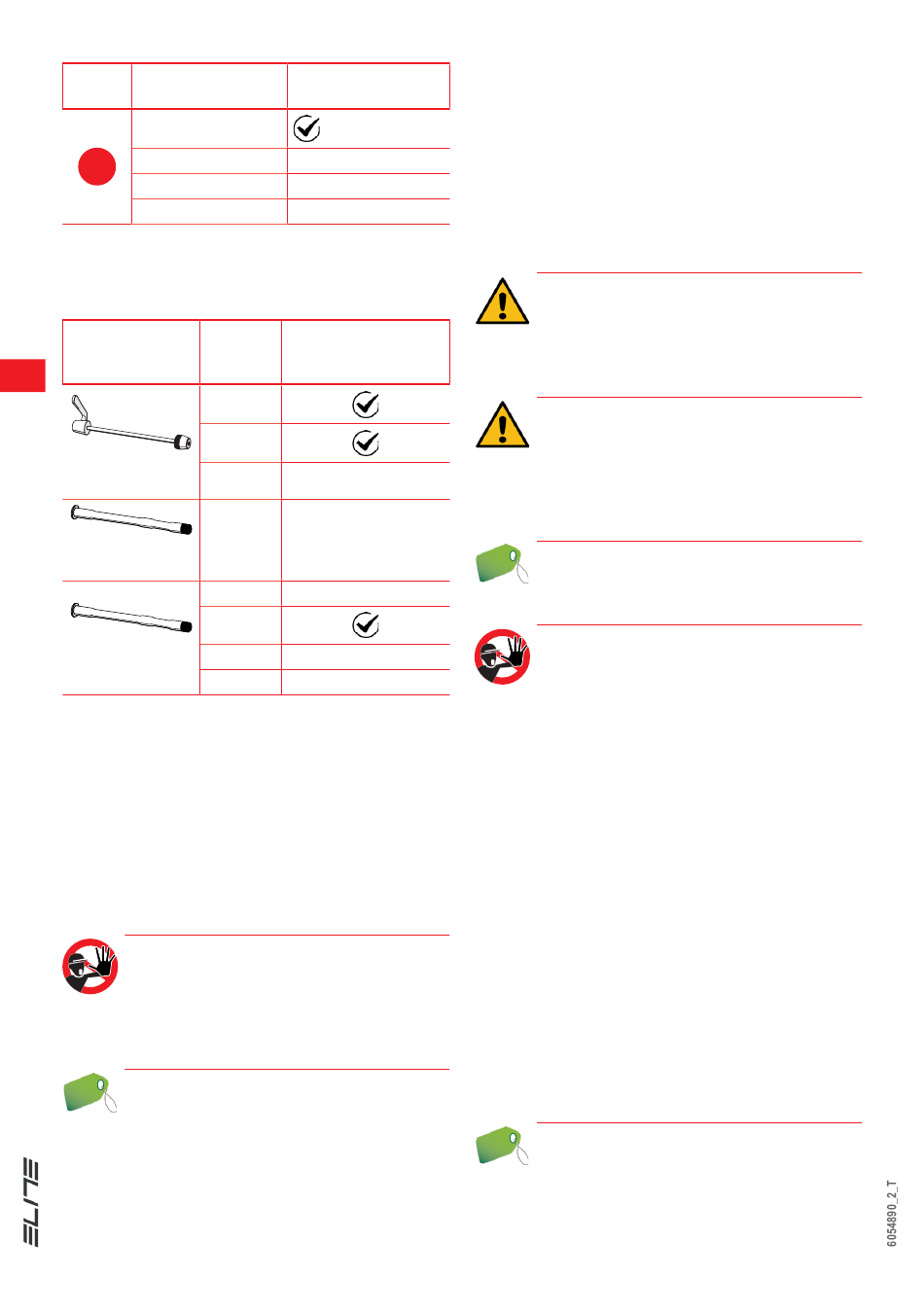

Hasti- Cykeltransmission
ghed
Shimano
Campagnolo
12
Shimano
SRAM
®

Kompatibilitet baggaffel (f. 2)

Rullen er kompatibel med cykler, der har en baggaffel med
følgende størrelser:
Fastgørelsestype
DK
28
Hurtigudløser
Ø 5 mm
Gennemgående nav
Ø 10 mm
Gennemgående nav
Ø 12 mm

Udskiftning af frihjulsenhed (f. 9)

Hvis det på din cykel er nødvendigt at bruge en frihjulsenhed
af en anden type end den, der følger med rullen, skal den
udskiftes med en kompatibel model blandt dem, der leveres
af producenten:
• Skru fastgørelsesmøtrikken R af med en 17 mm skruenøgle.
• Træk frihjulsenheden Q ud fra akslen på rullen.
• Monter den nye kompatible frihjulsenhed helt i bund på akslen.
• Spænd fastgørelsesmøtrikken R ved hjælp af en 17 mm
skruenøglen med et tilspændingsmoment på 5Nm (44in-lbs).
Forsøg ikke at tilpasse eller bruge kassetter,
der ikke er kompatible med den installerede
frihjulsenhed!

Installation af tandhjulskassette (f. 4)

Tandhjulskassetten følger ikke med produktet.
Kunden skal købe en tandhjulskassette, der er
kompatibel med cyklens transmission, iden-
tisk i type og antal, i forhold til den, der er in-
stalleret på cyklens baghjul.
• • Saml tandhjulskassetten M på frihjulsenheden Q ved at
justere de rillede profiler.
• - Normalt kræves der 2 afstandsstykker B til 9-trins
Kompatibilitet
/ SRAM
® ®
tilvalg - kode 1014233
®
Micro Spline tilvalg - kode 1014315
®
XD/XDR tilvalg - kode 1014279
Mål Kompatibilitet
baggaffel
(f.2)
130 mm
135 mm
141 mm valgfri - kode 1014330
135 mm valgfri - kode 1014306
135 mm valgfri - kode 1014306
142 mm
148 mm valgfri - kode 1014303
157 mm valgfri - kode 1014346
kassetter, 1 afstandsstykke til 10-trins kassetter og ingen
afstandsstykker til 11/12-trins kassetter. Afhængigt af mærket
på den anvendte kassette kan der være forskelle fra oven-
stående, i tilfælde af tvivl skal der foretages kontrol med le-
verandøren af tandhjulskassetten, vedrørende det korrekte
antal af afstandsstykker, der er nødvendige.
• - Brug en momentnøgle kombineret med udtagningsen-
heden O, stram fastgørelsesringen N, der følger med tan-
dhjulskassetten, fast på frihjulsenheden med det korrekte
tilspændingsmoment.
Følg nøje monteringsvejledningen fra produ-
centen af tandhjulskassetten med hensyn til
de monteringstekniske specifikationer, even-
tuelle ekstra afstandsstykker og tilspænding-
smomenter.
Når kassen er blevet fastspændt på din trainer
og der er behov for at afmontere elementet,
skal du: Anvende det forudsete SÆT M.
NØGLE + HØJRE ROTERENDE MØTRIK, der
kan købes på websitet www.shopelite-it.com,
til demonteringen
Hvis der er tvivl, eller hvis det er vanskelligt at
samle tandhjulskassetten, skal der tages kon-
takt til producenten eller forhandleren.
Garantien er ikke gyldig for skader forårsaget
på cyklen og/eller træningsrullen i tilfælde af
forkert montering.
Fastgørelse cykel/rulle med Hurtigudløser (f. 5)
• Hvis det er nødvendigt, løsnes bagbremsen på cyklen.
• Placer kæden på kassetten på det mindste tandhjul.
• Fjern baghjulet.
• Hvis cyklen er udstyret med skivebremser, skal du sørge
for, at isætte afstandsstykket til hver bremseskive Y imellem
ågene.
• For cykler med baggaffelbredde på 130-135 mm (5,1-5,3
tommer) skal den højre adapter D og den venstre adapter E
monteres på rullen.
• Monter hurtigudløseren H og adapteren til baggaflen C, på
hullet til akslen på rullens tandhjulskassette.
• Placer cyklen ved at sætte kæden på det mindste tandhjul.
• Monter geardroppene helt i bund på baggaflen, på enden af
akslen på tandhjulskassetten (f. 6), og kontroller at adapteren
til baggaflen C placeres korrekt, afhængigt af gaffelbredden på
cyklen
- Ekstern adapter til nav C til cykler 130 mm
- Intern adapter til nav (C) til cykler 135 mm
Den rillede overflade på adapteren til bagga-
flen C, skal vende mod geardroppene på bag-
gaflen.
• Fastgør cyklen stabilt til rullen ved at lukke hurtigudløseren
H med et passende tilspændingsmoment, for at sikre korrekt
stramning. Det opnåede tryk skal gøre det muligt at holde ge-
