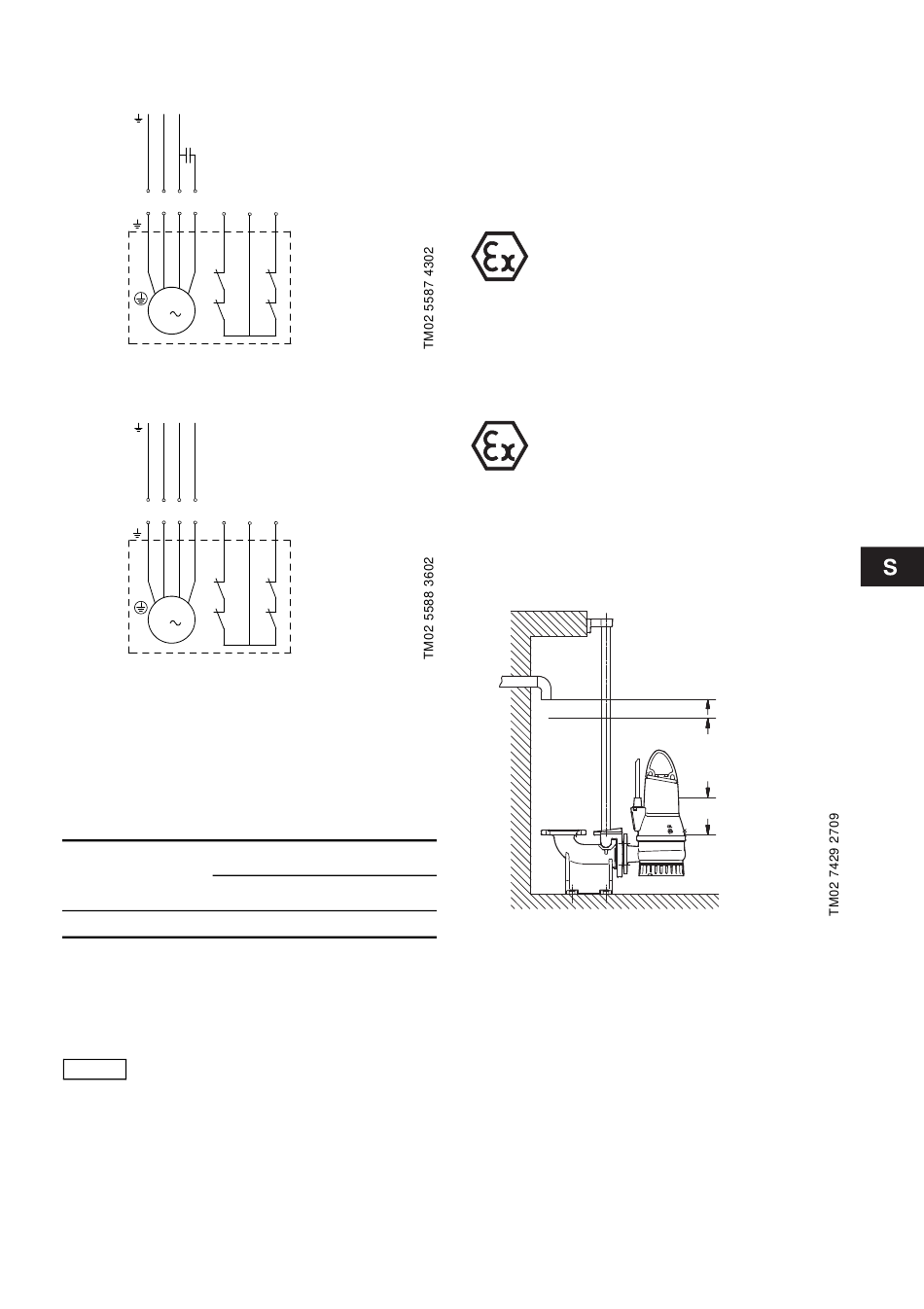

8.1 Kopplingsscheman
L N
PE
PE
1 2 3 4
T2
˚
160
1
Fig. 5 Kopplingsschema, 1-faspump
L1 L2 L3
PE
PE
1 2 3 4
T2
˚
170
3
Fig. 6 Kopplingsschema, 3-faspumpar
8.2 Automatikskåp CU 100
CU 100 innehåller ett motorskydd och finns med
nivåvippa och kabel.
1-faspumpar: En driftskondensator måste anslutas
till automatikskåpet (styrenheten).
Erforderlig kapacitans framgår av tabellen:
Pumptyp
DP och EF
Start- och stoppnivåer: Skillnaden mellan start- och
stoppnivå kan justeras genom ändring av den fria
kabellängden.
Stor fri kabellängd ger stor nivåskillnad.
Liten fri kabellängd ger liten nivåskillnad.
Anm.
Beakta båda punkterna nedan.
5 6
T1 T3
˚
C 150 C
5 6
T1 T3
˚
C 150 C
Driftskondensator
(µF) (V)
30 450
• För att förhindra luftsugning och vibrationer ska
stoppvippan monteras så att pumpen stoppas
innan vätskenivån sjunker under den övre kanten
av pumpens spännband.
• Montera startvippan så att pumpen startas vid
den önskade nivån, och så att pumpen alltid star-
tas innan vätskenivån stigit till det lägst belägna
inloppsröret till tanken/brunnen.
Varning
CU 100 får inte användas för Ex-appli-
kationer.
Se avsnitt 8.3 Automatikskåp.
Varning
Pumpen får inte köras torr.
En extra nivåvippa ska monteras för att
säkerställa att pumpen stoppas om
stoppvippan inte fungerar. Se fig. 7.
Pumpen måste stoppas när vätskeni-
vån når övre kanten av spännbandet på
pumpen.
Nivåvippor som används i miljöer med
explosionsrisk måste vara godkända
för sådan användning. De måste anslu-
tas till Grundfos pumpstyrenhet DC,
DCD eller LC, LCD 108 via egensäker
barriär för att säkerställa säker krets.
Fig. 7 Start- och stoppnivåer
Larm
Start
Stopp
Ytterligare
stopp
189
