MONTAGE ET MISE EN SERVICE
Option: limitation de course maximale sans dispositif de quittance
de position
Mecanisme de commande D-50, E-63 et F-80
Pièces nécessaires
• Raccord fileté (1)
• Vis sans tête M12x1,5 (2)
• Ecrou M12x1,5 (3)
• Joint torique (mécanisme, 5)
• Couvercle de mécanisme
(mécanisme, 6)
• Boîte de glissement (mécanisme, 7)
Mécanisme de commande G-100, H-125
Pièces nécessaires
• Raccord fileté (1)
• Vis sans tête M12x1,5 (2)
• Ecrou M12x1,5 (3)
• Ecrou (4)
• Joint torique (mécanisme, 5)
• Couvercle de mécanisme
(mécanisme, 6)
• Boîte de glissement (mécanisme, 7)
• Rondelle (mécanisme, 8)
Mécanisme de commande K-175, L-225
Pièces nécessaires
• Raccord fileté (1)
• Vis sans tête M16x80 (2)
• Ecrou M16 (3)
• Capuchon de tige (4)

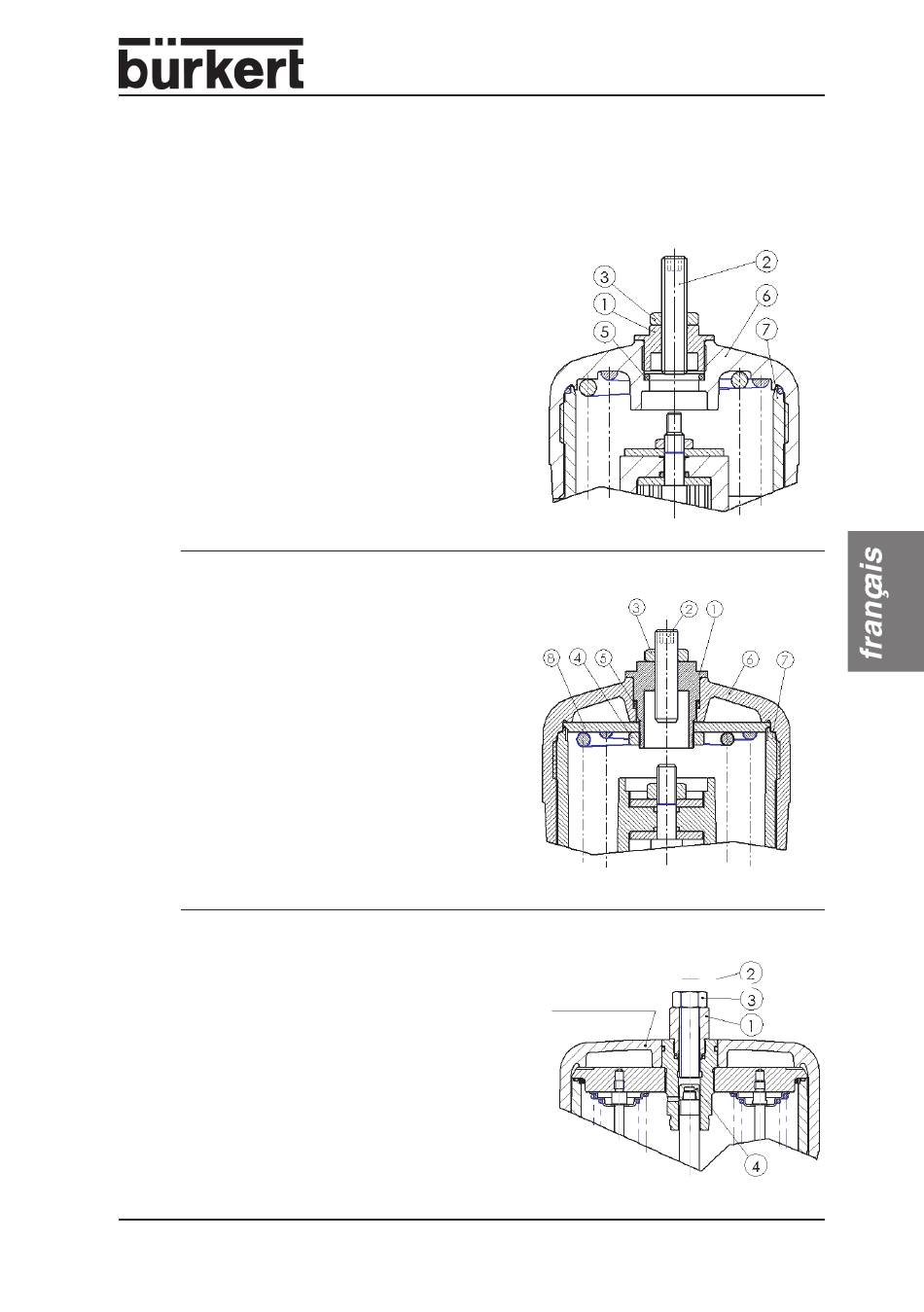

Figure 3: mécanisme de commande D-50, E-63
et F-80
Figure 4: mécanisme G-100, H-125
en
entraînement
Figure 5: mécanisme K-175, L-225
