Befehl
Load Recording to Chart
Remove Recording from List
Delete Recording File
Import recording file
11.5

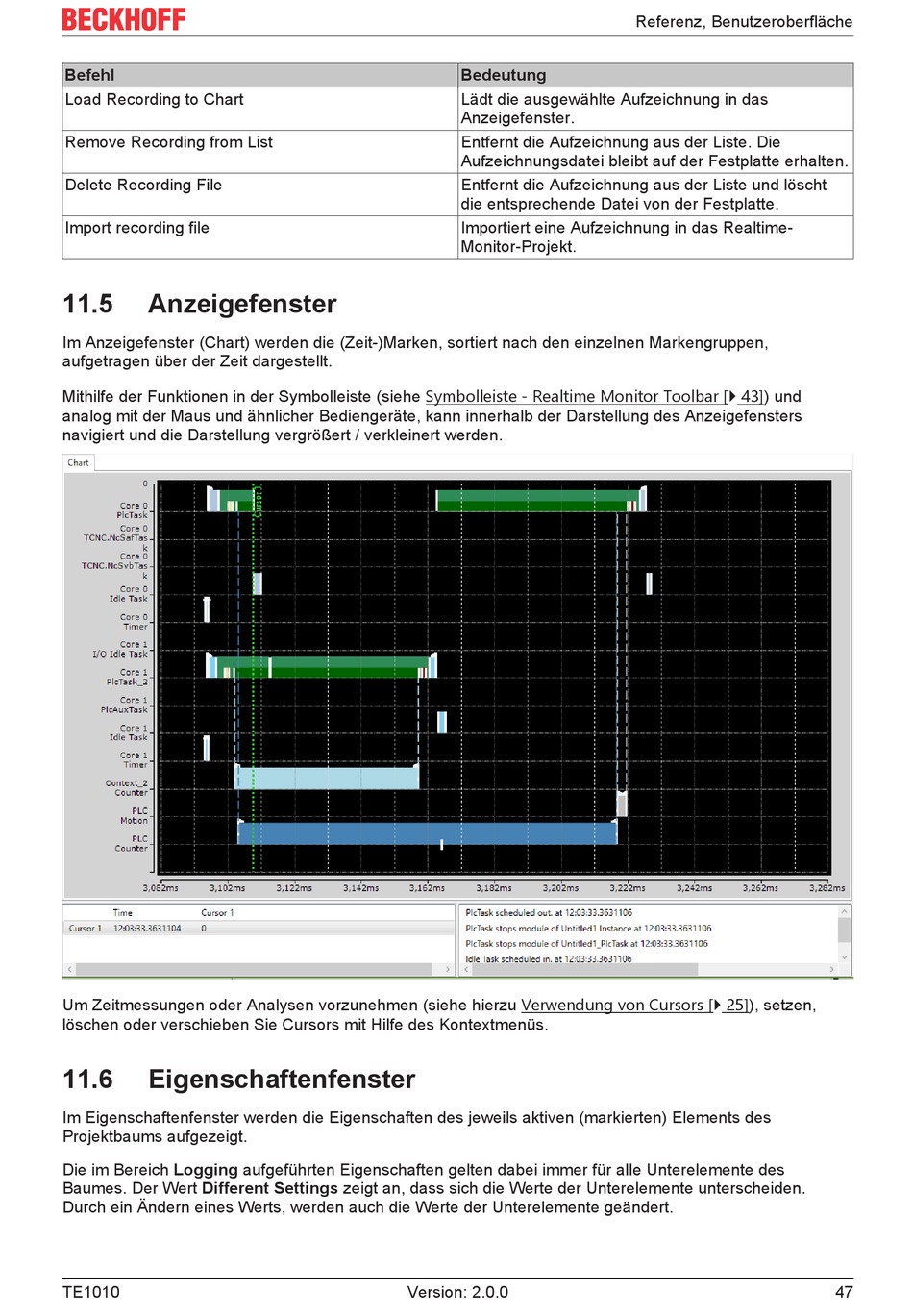

Anzeigefenster
Im Anzeigefenster (Chart) werden die (Zeit-)Marken, sortiert nach den einzelnen Markengruppen,
aufgetragen über der Zeit dargestellt.
Mithilfe der Funktionen in der Symbolleiste (siehe Symbolleiste - Realtime Monitor Toolbar [} 43]) und
analog mit der Maus und ähnlicher Bediengeräte, kann innerhalb der Darstellung des Anzeigefensters
navigiert und die Darstellung vergrößert / verkleinert werden.
Um Zeitmessungen oder Analysen vorzunehmen (siehe hierzu Verwendung von Cursors [} 25]), setzen,
löschen oder verschieben Sie Cursors mit Hilfe des Kontextmenüs.
11.6
Eigenschaftenfenster
Im Eigenschaftenfenster werden die Eigenschaften des jeweils aktiven (markierten) Elements des
Projektbaums aufgezeigt.
Die im Bereich Logging aufgeführten Eigenschaften gelten dabei immer für alle Unterelemente des
Baumes. Der Wert Different Settings zeigt an, dass sich die Werte der Unterelemente unterscheiden.
Durch ein Ändern eines Werts, werden auch die Werte der Unterelemente geändert.
TE1010
Bedeutung
Lädt die ausgewählte Aufzeichnung in das
Anzeigefenster.
Entfernt die Aufzeichnung aus der Liste. Die
Aufzeichnungsdatei bleibt auf der Festplatte erhalten.
Entfernt die Aufzeichnung aus der Liste und löscht
die entsprechende Datei von der Festplatte.
Importiert eine Aufzeichnung in das Realtime-
Monitor-Projekt.
Version: 2.0.0
Referenz, Benutzeroberfläche
47
