Aufzeichnung des Startup-Verhaltens
9

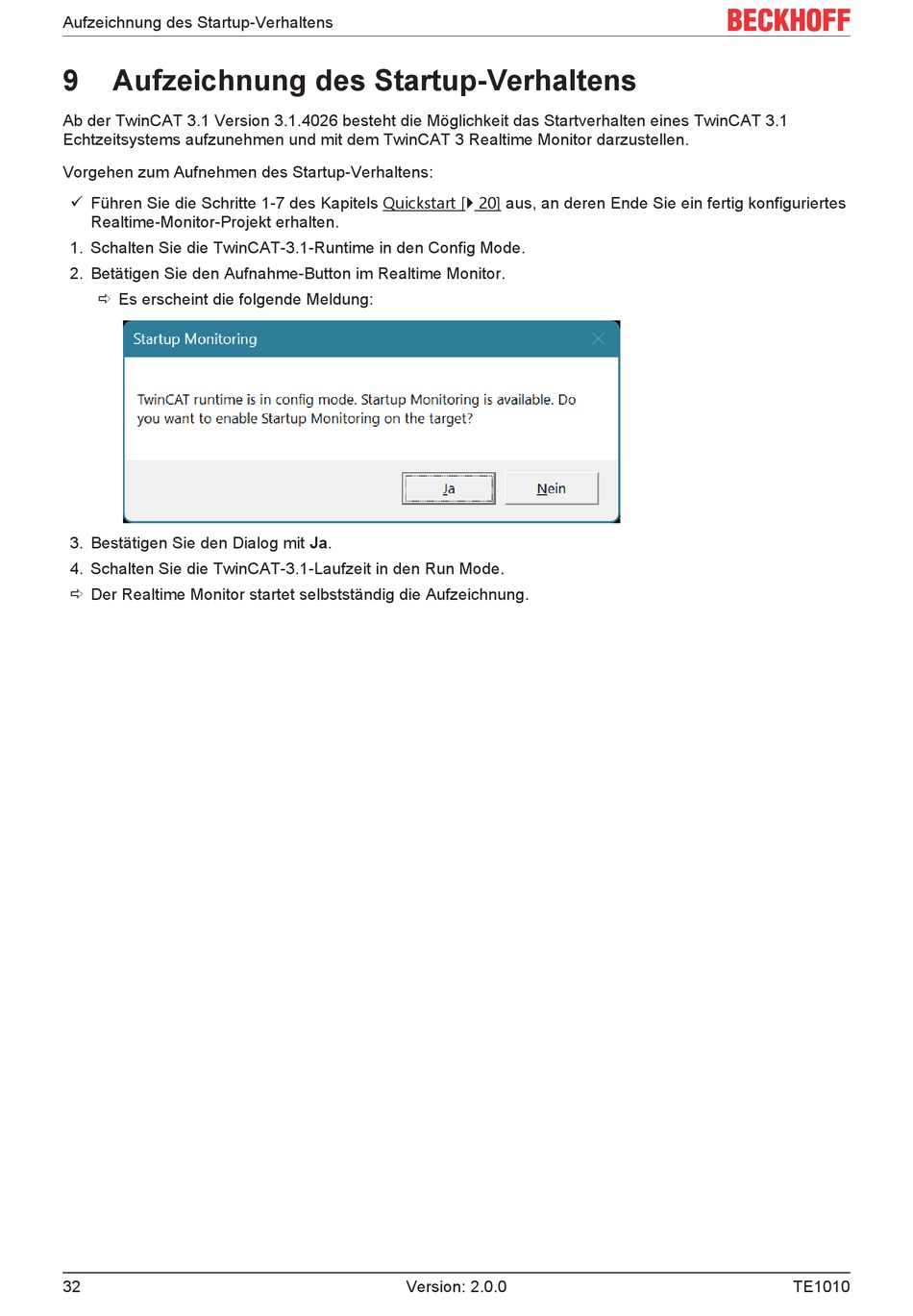

Aufzeichnung des Startup-Verhaltens
Ab der TwinCAT 3.1 Version 3.1.4026 besteht die Möglichkeit das Startverhalten eines TwinCAT 3.1
Echtzeitsystems aufzunehmen und mit dem TwinCAT 3 Realtime Monitor darzustellen.
Vorgehen zum Aufnehmen des Startup-Verhaltens:
ü Führen Sie die Schritte 1-7 des Kapitels Quickstart [} 20] aus, an deren Ende Sie ein fertig konfiguriertes
Realtime-Monitor-Projekt erhalten.
1. Schalten Sie die TwinCAT-3.1-Runtime in den Config Mode.
2. Betätigen Sie den Aufnahme-Button im Realtime Monitor.
ð Es erscheint die folgende Meldung:
3. Bestätigen Sie den Dialog mit Ja.
4. Schalten Sie die TwinCAT-3.1-Laufzeit in den Run Mode.
ð Der Realtime Monitor startet selbstständig die Aufzeichnung.
32
Version: 2.0.0
TE1010
