Technische Einführung

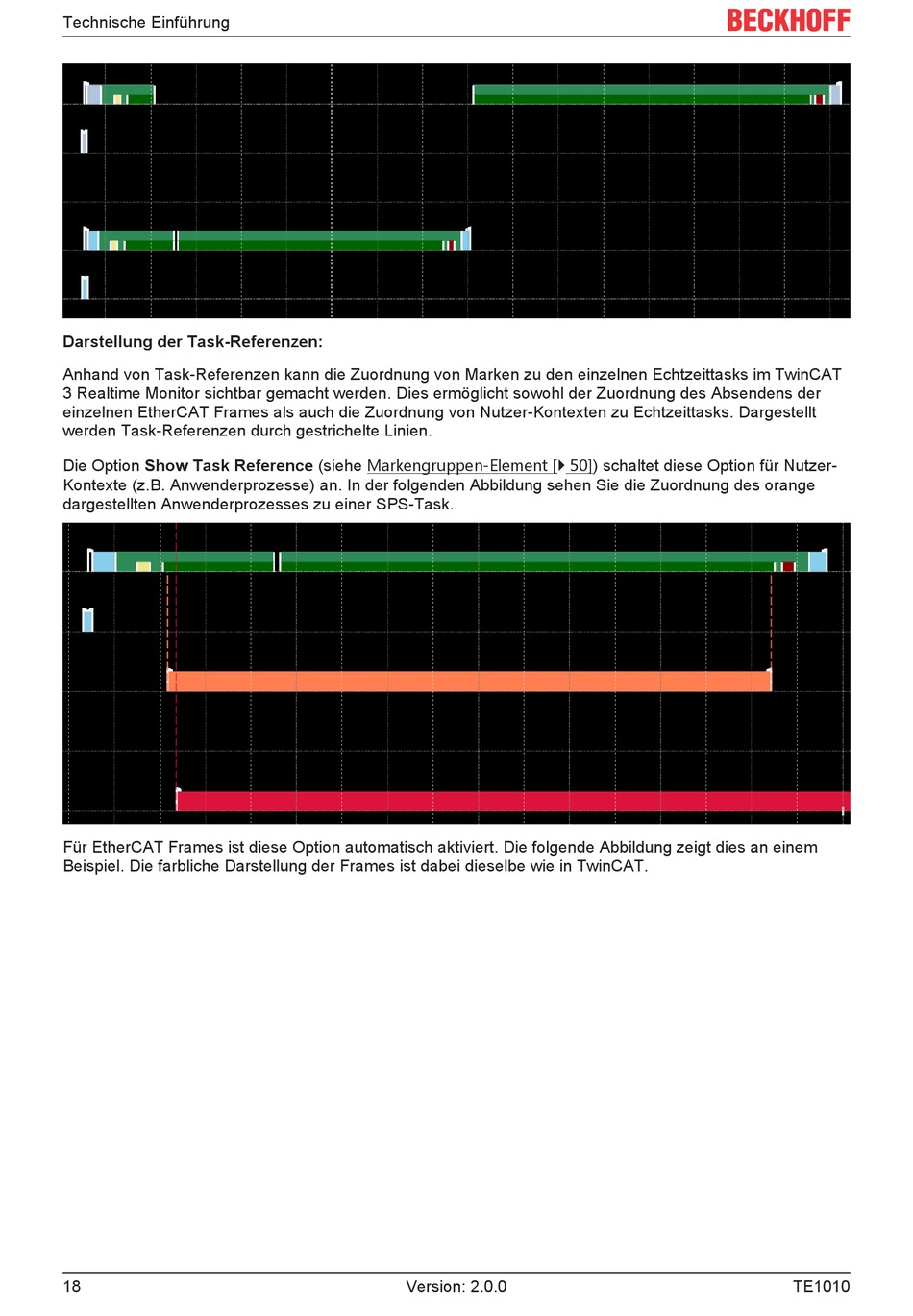

Darstellung der Task-Referenzen:
Anhand von Task-Referenzen kann die Zuordnung von Marken zu den einzelnen Echtzeittasks im TwinCAT
3 Realtime Monitor sichtbar gemacht werden. Dies ermöglicht sowohl der Zuordnung des Absendens der
einzelnen EtherCAT Frames als auch die Zuordnung von Nutzer-Kontexten zu Echtzeittasks. Dargestellt
werden Task-Referenzen durch gestrichelte Linien.
Die Option Show Task Reference (siehe Markengruppen-Element [} 50]) schaltet diese Option für Nutzer-
Kontexte (z.B. Anwenderprozesse) an. In der folgenden Abbildung sehen Sie die Zuordnung des orange
dargestellten Anwenderprozesses zu einer SPS-Task.
Für EtherCAT Frames ist diese Option automatisch aktiviert. Die folgende Abbildung zeigt dies an einem
Beispiel. Die farbliche Darstellung der Frames ist dabei dieselbe wie in TwinCAT.
18
Version: 2.0.0
TE1010
