Quickstart
5

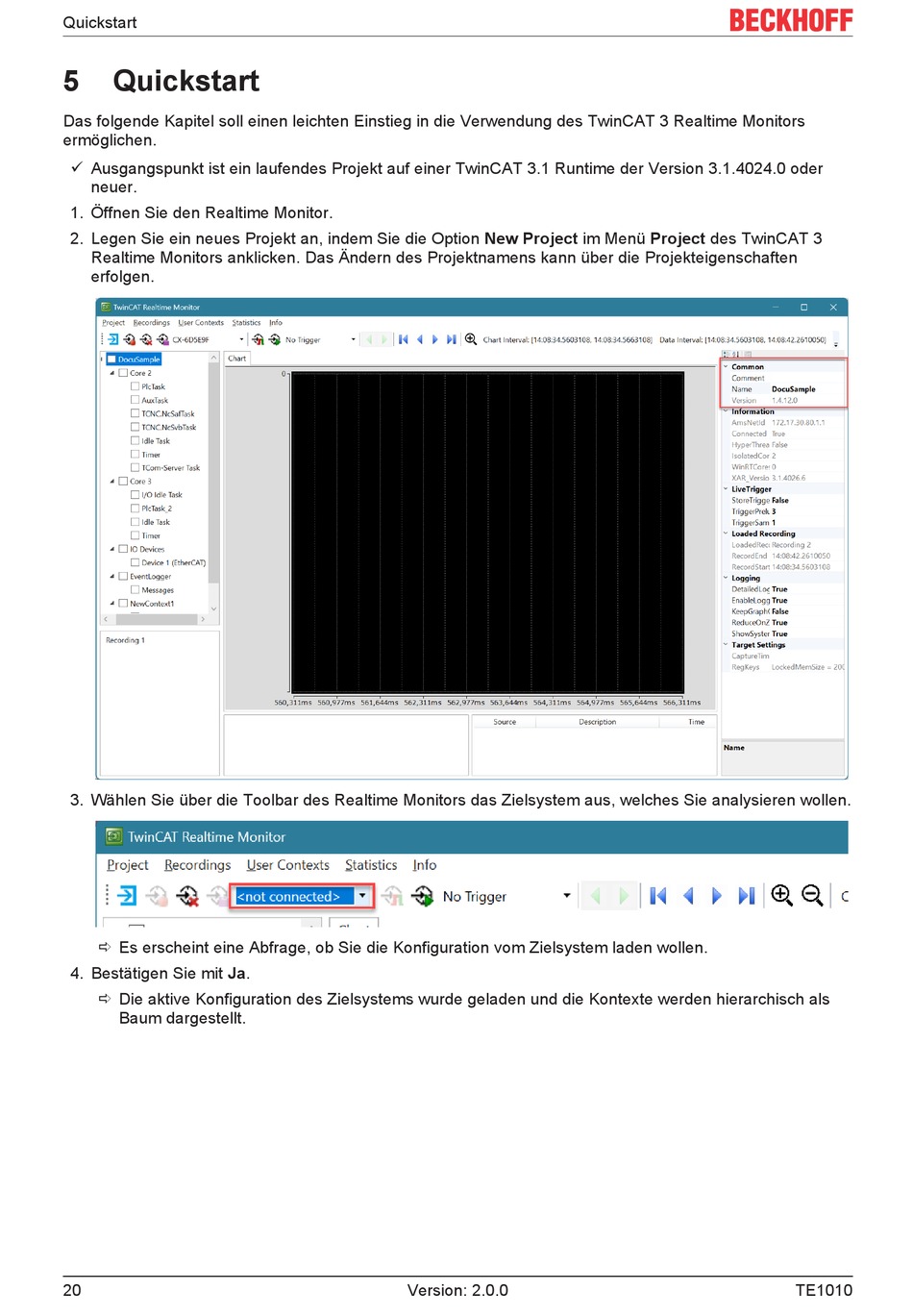

Quickstart
Das folgende Kapitel soll einen leichten Einstieg in die Verwendung des TwinCAT 3 Realtime Monitors
ermöglichen.
ü Ausgangspunkt ist ein laufendes Projekt auf einer TwinCAT 3.1 Runtime der Version 3.1.4024.0 oder
neuer.
1. Öffnen Sie den Realtime Monitor.
2. Legen Sie ein neues Projekt an, indem Sie die Option New Project im Menü Project des TwinCAT 3
Realtime Monitors anklicken. Das Ändern des Projektnamens kann über die Projekteigenschaften
erfolgen.
3. Wählen Sie über die Toolbar des Realtime Monitors das Zielsystem aus, welches Sie analysieren wollen.
ð Es erscheint eine Abfrage, ob Sie die Konfiguration vom Zielsystem laden wollen.
4. Bestätigen Sie mit Ja.
ð Die aktive Konfiguration des Zielsystems wurde geladen und die Kontexte werden hierarchisch als
Baum dargestellt.
