Statistiken

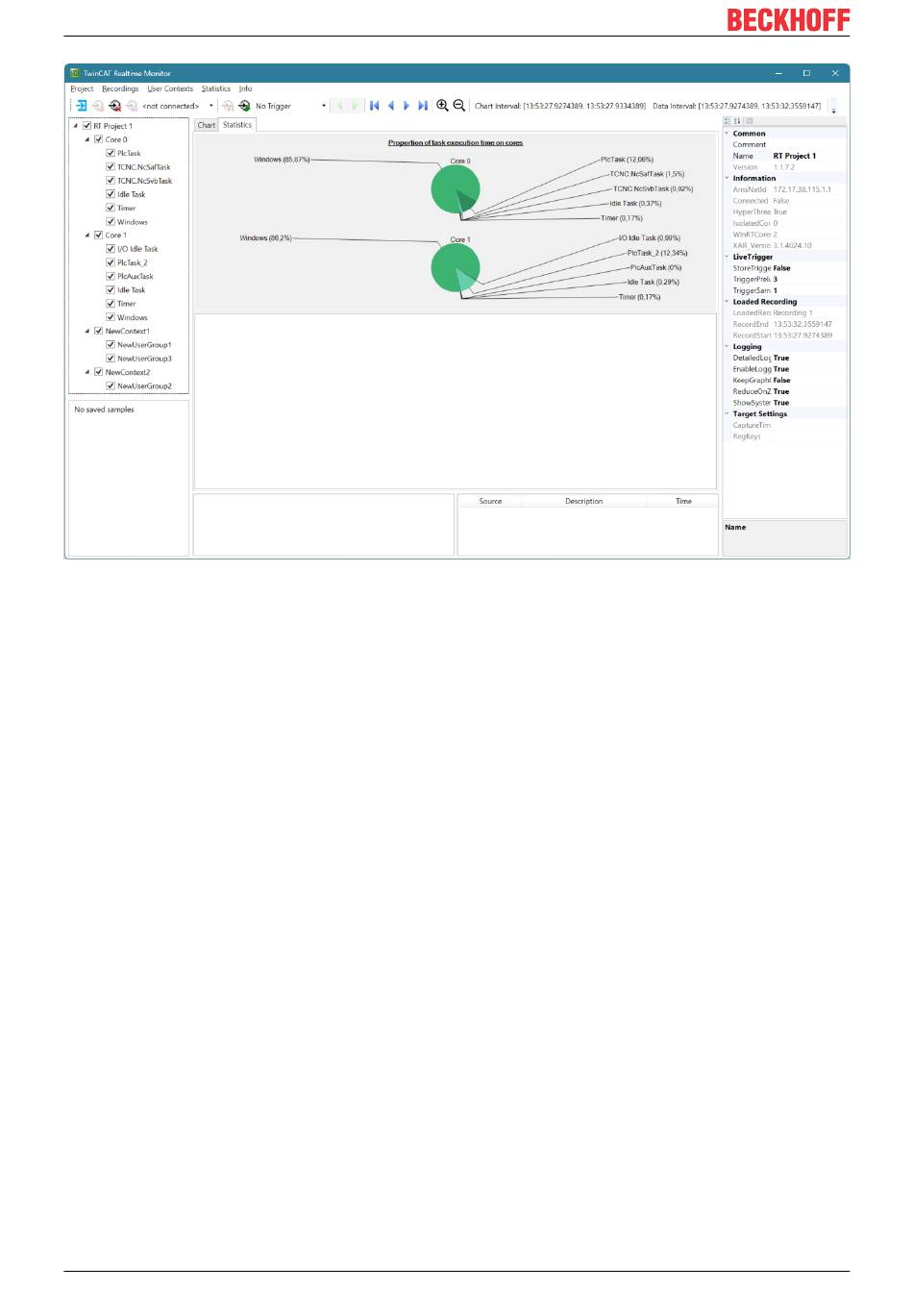

Auf dieser Übersichtsansicht wird die Verteilung der Ausführungszeiten pro Echtzeitkern als Kreisdiagramm
dargestellt. Die Summe aller auf einem Echtzeitkern ausgeführten Tasks, inklusive der Idle-Task und unter
Umständen des Betriebssystemkontextes (außer auf isolierten Kernen), beträgt immer 100%.
Sie erhalten eine ähnliche Darstellung für einen einzelnen Echtzeitkern, wenn Sie im Projektbaum einen der
verwendeten Echtzeitkerne auswählen.
Im Bereich unter dem Kreisdiagramm erhalten Sie die Änderungen der Ausführungszeiten über die Zeit
jeweils als Diagramm auf mehrere Reiter (einem pro TwinCAT-Task) aufgeteilt.
Eine genauere Analyse des zeitlichen Verhaltens ist möglich, wenn Sie eine Echtzeit-Task direkt im
Projektbaum auswählen. Für eine SPS-Task erhalten Sie die Ansicht, in welcher das Cycle Update, also der
Bereich, in dem der Applikationscode ausgeführt wird, in einem separaten Reiter dargestellt wird.
Im Balkendiagramm sehen Sie die Verteilung der Ausführungszeiten über den aufgenommenen Zeitraum.
Um alle Ausführungszeiten zu sehen, scrollen Sie mit dem Mausrad auf dem Balkendiagramm. So zoomen
Sie in die Darstellung hinein oder hinaus.
