Elektrischer Anschluss
42
Impuls-/Frequenzausgang
1
12345

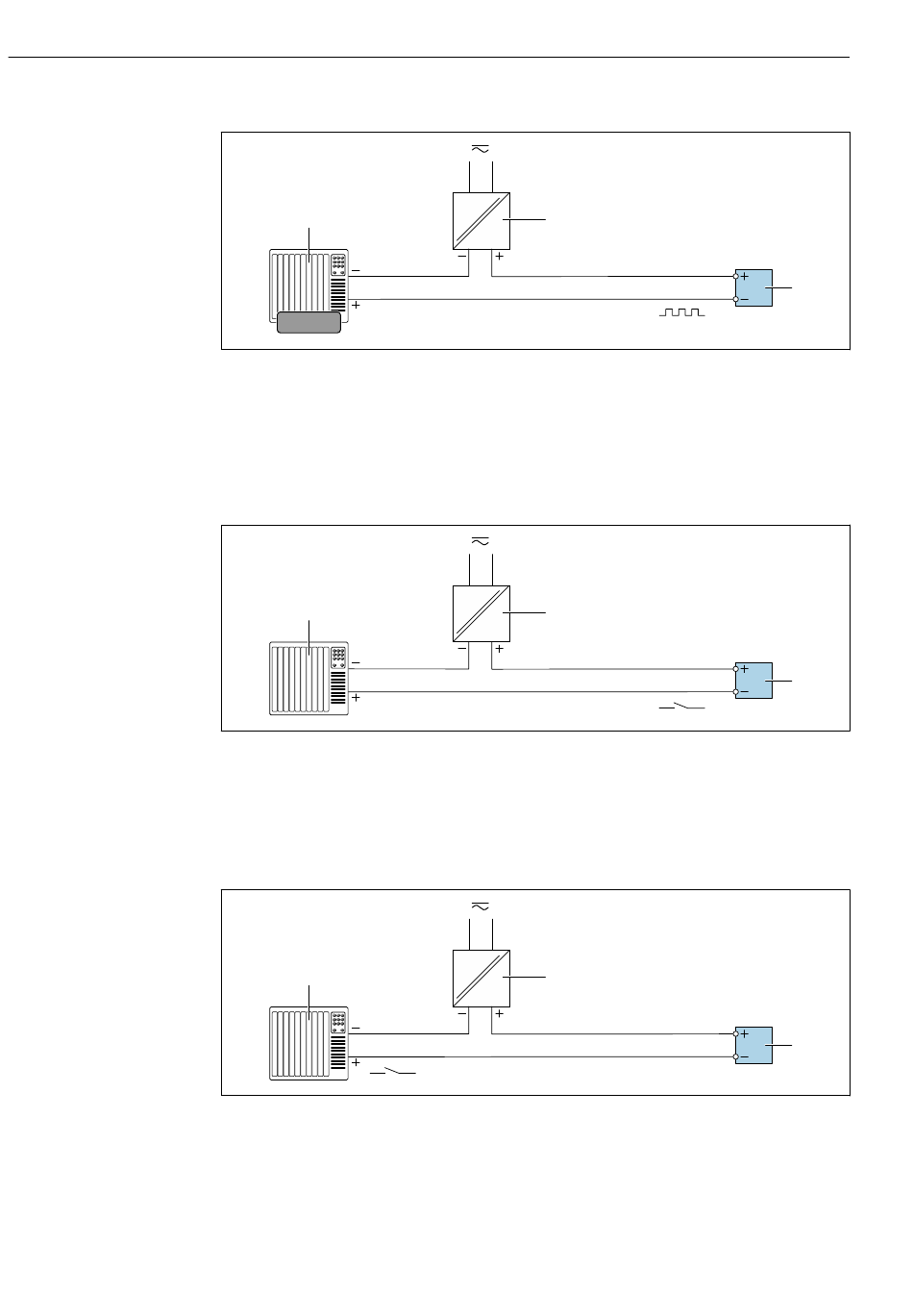

 15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  145
Schaltausgang
1
 16 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  145
Statuseingang
1
 17 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
Proline Prosonic Flow I 400 HART
2
2
2
3
A0028761
3
A0028760
3
A0028764
